四、接地電阻測試儀測量原理

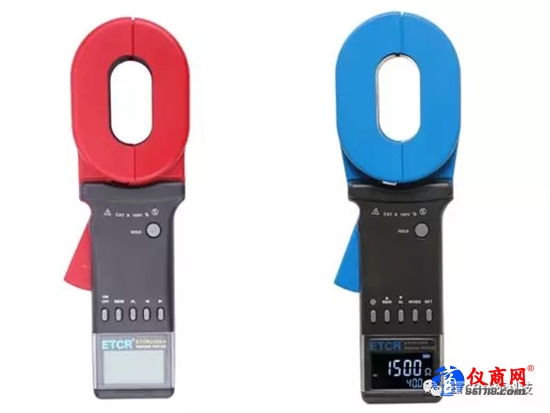

1.單鉗法(推薦設備型號：ETCR2000系列)

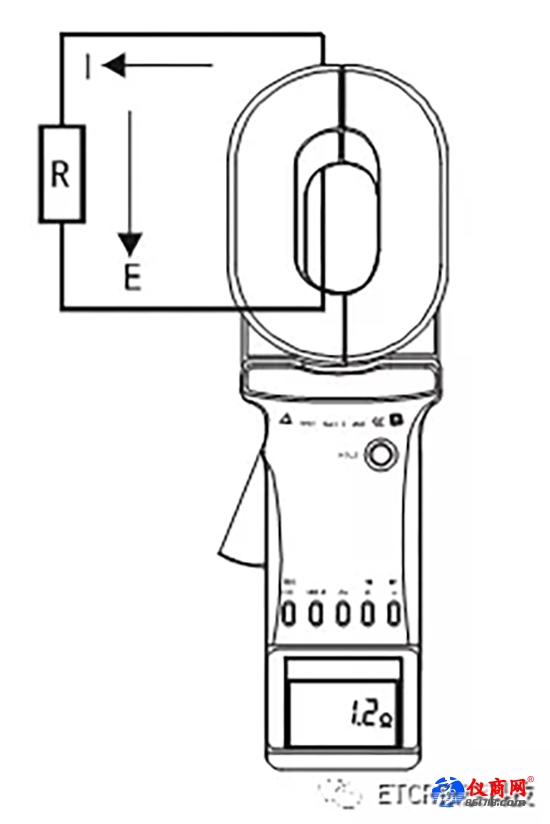

鉗形接地電阻儀測量接地電阻的基本原理是測量回路電阻。見下圖。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R。

R=E/I

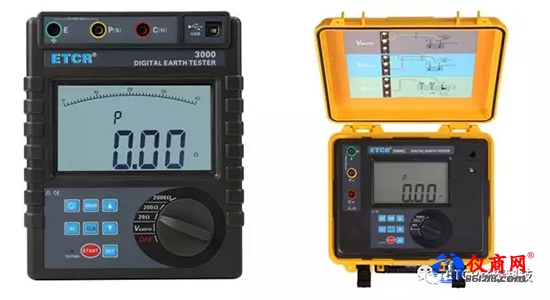

2.二、三、四線法（推薦型號ETCR3000系列）

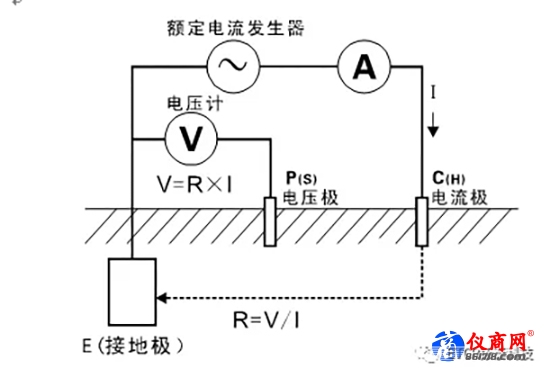

三線法四線法測量接地電阻值測量采用額定電流變極法(適合準確測量單點接地系統)，即在測量對象E接地極和C(H)電流極之間流動交流額定電流I，求取E接地極和P(S)電壓極的電位差V，并根據公式R=V/I計算接地電阻值R。為了保證測試的精度，采用4線法，增加ES輔助地極，實際測試時ES與E夾在接地體的同一點上。

3．雙鉗法（推薦型號ETCR3200系列）

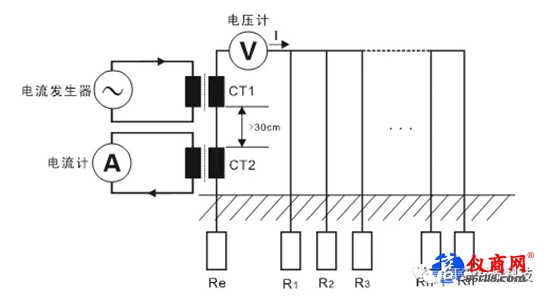

雙鉗法測量接地電阻值(適用于多獨立點并聯接地系統不打輔助地樁測量)，通過激勵鉗CT1產生一個交流電動勢V，在交流電動勢V的作用下在回路中產生電流I，再通過CT2檢測到反饋的電流I，并根據公式R=V/I計算出電阻值，圖中R=Re+R1//R2//R3//…Rn-1//Rn，當R1//R2//R3//…Rn-1//Rn(多個接地點并聯后的阻值)遠小于Re，有R≈Re。
