根據調整管的工作狀態，我們常把穩壓電源分成兩類：線性穩壓電源和開關穩壓電源。此外，還有一種使用穩壓管的小電源。這里說的線性穩壓電源，是指調整管工作在線性狀態下的直流穩壓電源。而在開關電源中則不一樣，開關管是工作在開、關兩種狀態下的。

簡單介紹下分類：

NPN穩壓管：內部用一個PNP管控制達林頓調整管。

LDO穩壓管：調整管是一個PNP管。

Squasi-LDO：調整管是由一個PNP管控制一個NPN管。

LDO（low dro output）低壓差線性穩壓器

LDO的工作原理是通過反饋調整MOSFET的Vsd壓降以使輸出電壓不變。輸出電壓紋波小，電流也較小，用于RF模塊或音頻模塊等對電壓要求高的電路。特點是成本低噪音小。缺點是效率低，輸出電流小，只能用在降壓的場合。必須要注意，為了達到穩定的回路就必須使用負反饋。

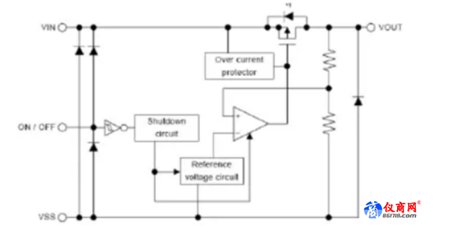

下面是LDO S-1167 Series的基本原理圖。

該電路主要是由串聯調整管、取樣電阻、比較放大器組成。取樣電壓加在比較放大器的同相輸入端，與加在反相輸入端的基準電壓Uref相比較，兩者的差值經放大器A放大后，控制串聯調整管的壓降，從而穩定輸出電壓。當輸出電壓Uout降低時，基準電壓與取樣電壓的差值增加，比較放大器輸出的驅動電流增加，串聯調整管壓降減小，從而使輸出電壓升高。相反，若輸出電壓Uout超過所需要的設定值，比較放大器輸出的前驅動電流減小，從而使輸出電壓降低。供電過程中，輸出電壓校正連續進行，調整時間只受比較放大器和串聯調整管回路反應速度的限制。環路內的負反饋總是強制比較放大器調節輸入兩端的電壓使其相等。

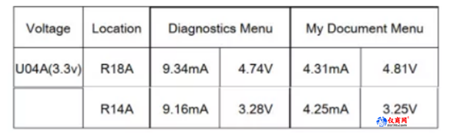

LDO的效率不高，下表是3.3v的LDO量得的數據。

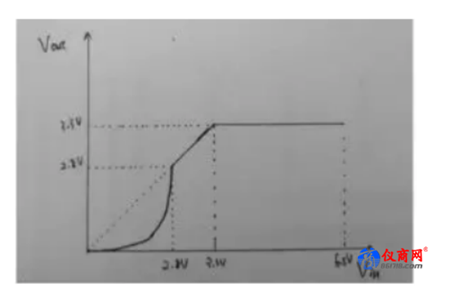

在diag下效率為67.86%，在OS下效率為66.62%。輸入輸出電流基本相等，是因為輸入電流到輸出電流，經過PNP調整管，只在柵極消耗了一點。以S1167B33-I6T2G為例測得的輸入輸出曲線如下圖：

輸入端大于3.3V時，一直有恒定的3.3V輸出，大于2.8V小于3.3V時，輸入等于輸出，小于2.8V時，系統就不穩定了。把輸出端對地短路，并未出現大電流（0.02mA）。6.5V是spec中定義的，由于怕?lián)p傷器件，輸入并未超過6.5V測量。

穩壓管的另一個重要的指標就是穩定性，在我們的設計線路中常?？吹皆谄漭敵龆藭写蟠笮⌒〉碾娙?，其作用是什么呢？下面具體分析穩壓管的反饋及回路穩定性。

三中穩壓管：

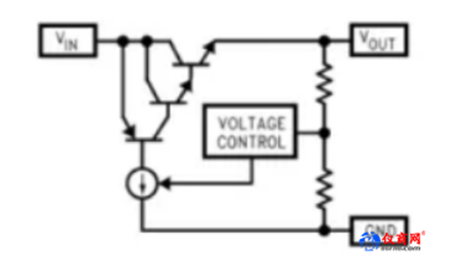

1.NPN穩壓管
