今天為大家介紹一項國家發明授權專利——電力線路工作狀態實時監測點及系統。該專利由國網上海市電力公司申請，并于2017年7月25日獲得授權公告。

內容說明

本發明涉及電力技術領域，具體涉及電力線路監控系統。

發明背景

電力線路是電力系統的命脈，它擔負著傳送電能的重任。隨著電力系統規模的日益擴大，高電壓、大能量、遠距離輸電力線路的日益增多，一旦輸電力線路發生故障，對電力系統的安全運行、工農業生產和人們?nèi)粘Ｉ畹挠绊懸灿鷣碛?，因此，確保輸電力線路的安全運行是非常重要的。

電網上的高壓和超高壓輸電力線路傳輸路徑很長，有的長達幾百公里，甚至有的長達上千公里。其分布的地域又廣。輸電力線路長時間暴露在大氣中，受氣候和環境條件的影響，會在外界因素的作用下（如在雷擊、霧、下雨、污穢等）發生閃爍，導致輸電力線路故障的發生，這些是電網運行中不可避免的問題。

現有技術中對電力線路監控往往采用人為實地勘察型，信息同步實時性差，工作人員無法實際的得到電力線路的工作狀態，無法及時的發現故障，做出處理。

發明內容

本發明的目的在于提供電力線路工作狀態實時監測點及系統，以解決現有電力線路監控由于采用人工實地勘察，信息同步實時性差的技術問題。

本發明所解決的技術問題可以采用以下技術方案來實現：電力線路工作狀態實時監測系統，其特征在于，包括至少三個檢測電力線路工作狀態的傳感器，所述的傳感器分別設置在電力線路上的至少三個監測點上；所述的監測點是設置在電力線路上的易斷點，易斷點處的外徑小于電力線路上其他位置的外徑；所述傳感器是無線無源傳感器，所述傳感器設有無線通信模塊；通過所述無線通信模塊連接主機服務器；所述傳感器包括電壓互感器，以所述電壓互感器作為所述傳感器的電源，所述電壓互感器的電能輸出端連接整流穩壓系統，所述整流穩壓系統設有具有升壓功能的電源管理模塊；所述電源管理模塊的電能輸出端連接所述傳感器的電能輸入端。

本發明將傳統采用有線供電的傳感器，通過設有電壓互感器，從而實現無源性，只需將電壓互感器裝在電力導通的電力線路上，電壓互感器就可以產生感應電流，用于傳感器工作所需的用電，通過設有整流穩壓系統以保證電壓值足夠高，且穩定。便于電力線路穩定性管理和安全管理。具有易于安裝，價格低，不易損壞等優點。有利于在電力線路中廣泛普及。

本發明用于獲知電力線路相關的電壓、電流、溫度、濕度等主要信息。所述微型處理器系統接收所述傳感器件傳送的感應信號，當所述感應信號不受設定范圍限制時，通過所述無線通信模塊將感應信號發送給外部接收設備。

所述電壓互感器包括磁芯，所述磁芯上繞設有感應線圈，所述磁芯中部設有穿線孔，還包括電力線路，所述電力線路穿過所述穿線孔；所述感應線圈的信號輸出端連接所述整流穩壓系統。

當所述電力線路通電后，所述電壓互感器的感應線圈感應到電能，并將電能傳遞給整流穩壓系統。所述傳感器包括電壓傳感器件，所述電壓傳感器件的信號輸入端連接所述感應線圈的信號輸出端。

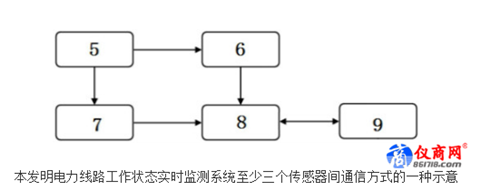

本發明通過在電力線路上設有多個監測點，從而實現各個監測點的工作狀態的檢測，本發明通過傳感器的無線通信模塊從而向外發送檢測信號。所述易斷點處的外徑與電力線路上其他位置的外徑之差值小于或等于2cm。

傳統的電力線路由于安裝位置的不定性，無法預知評判斷裂處，本發明通過調整電力線路的外徑大小，電力線路的外徑粗細分布，以細處為易斷點處，當易斷點處周邊經受到外力作用，易斷點處斷裂，從而實現了電力線路斷點可控性。
