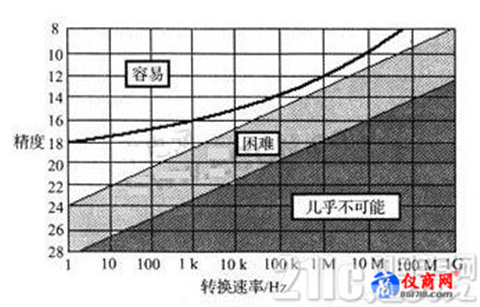

圖1的左邊上方的區域代表的是容易獲得的，到右邊的底部區域則幾乎是不可能實現的。中間的那條實線表示的是當前市場上，在合理的價格基礎上，可以提供的典型的ADC的性能。它們做為現在已有的ADC性能的代表，可以在電能質量測量中選用，例如MAX125。
2.2轉換精度
對于一個已經給定轉換位數的ADC，它對信號所能離散的數據位的水平是固定的。一個14位的ADC提供16 384的離散水平。如果信號為雙極性的AC信號，則總的數據位通常在正極性和負極性之間平均分配。對于ADC，它們所能離散的數據水平必須足夠包括預期信號的最高幅度，同時，在大小次序上、無間斷的、相鄰的、數據位之間必須足夠的小，以保證所需要的精確度。
在諧波測量中，有代表性的基波的頻率成分是含量最大的成分。因此，ADC的動態范圍要求設置在能容納100%的基本成分中間。然而，要求的精度取決于所要測量的最小幅度。對于諧波范圍的測量，它最小的幅度由最小的畸變率所決定。存國家諧波測量的標準中，對于規定的畸變率，諧波測量要求在±5%的準確度。
