新吊具升降系統采用帶式升降機構，起升與下降動力由電動機提供，四點吊掛總成吊具，并且四點分布在吊具的四個角處，很好地控制了總成吊具的平衡性。實現整個吊具升降功能的主驅動電動機通過聯軸器直接驅動固定于軸上的兩個帶纏繞輪，使帶在纏繞輪內正反纏繞，再通過轉向輪使帶在垂直方向收縮、拉長，實現上升、下降的功能。四條帶分別與吊具連接，升降機構中有斷帶保護裝置，升降位置由絕對值編碼器控制。系統具有速度檢測及超速保護功能；帶升降吊具中安裝上升越位開關；并在電動機框架底座和吊具框架處安裝定位導向機構，用來控制上升到位時吊具的位置，同時保證在自行小車運動時，整個吊具相對于驅動電動機框架的穩定性。系統中設有維修鎖定輪，方便更換帶輪等維修作業。夾具電動機可以使吊具打開關閉，實現夾取工件的功能。

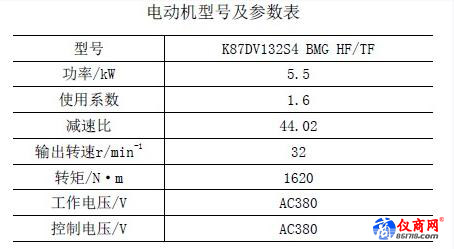

帶式升降吊具系統結構簡單，設備選型主要集中在升降驅動電動機上，根據車間現場的輸入條件和電動機選型。選擇電動機型號及參數見附表。

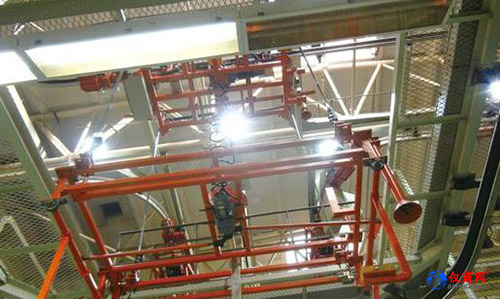

升降用負重帶為國外進口優質品牌，每條可承受30kN拉力，保證起吊安全；吊具與工件相接的地方采用尼龍材料，以防損壞工件。圖4為帶升降吊具在解放J6焊裝車間的應用情況。

解放J6焊裝車間的帶升降吊具

經過一段時間的使用，帶式升降吊具展現了一些相對于電動葫蘆與剪刀叉機構起吊系統的優勢。

帶式升降吊具優勢如下：

1）帶式升降機構結構簡單，主要磨損件為皮帶，而皮帶更換也比較方便。

2）由于帶輪與吊具連接點分布在吊具的四個角處，同時吊具上升下降由一臺電動機控制，使四個吊點的運動能夠基本達到同步，這就保證了帶式升降機構上升下降的平穩性；總成吊具調平后，也不易發生偏移。

3）帶式升降機構在起吊和下降時噪聲很小，實現了綠色生產。

結語

自行小車帶式起吊輸送系統的優點使其受到越來越多的關注，在國內汽車制造廠也有一些應用。隨著我國汽車工業的長足發展，生產線自動化工藝裝備水平也取得了較大進步。J6載貨汽車焊裝生產線完成比較早，生產中暴露了一些工藝裝備的不足。根據生產中積累的經驗和對新工藝裝備的學習掌握，淘汰落后工藝和裝備，大膽采用新工藝、新裝備對生產線進行改造完善十分必要。經過這次帶式升降吊具系統的有益嘗試，積累了一種嶄新升降吊運的方法，進一步可以推廣到整個解放J6焊裝車間的空中吊運系統中，甚至是整個解放公司載貨汽車廠的各生產車間的生產應用中，也為以后解放載貨汽車下一代產品生產線的建設積累了寶貴的經驗。
