后臺監控設備設置在消控中心。

2）網絡通訊層

通訊介質：系統主要采用阻燃屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。

3）現場設備層

現場設備層是數據采集終端，主要為AFPM3-2AV消防設備電源監控模塊。

現場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳采集的數據。消防設備電源監控模塊擔負著最基層的數據采集任務，其監測的數據必須完整、準確并實時傳送至監控主機。便于運行人員監控現場設備運行狀態，故障報警等情況。

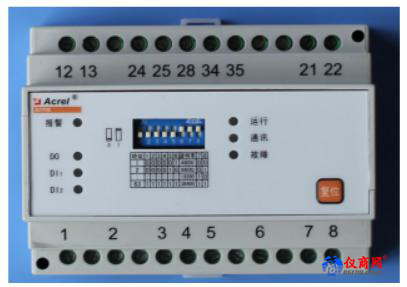

AFPM3-2AV消防電源監控模塊：

1、實時監測兩路三相電壓；

2、具有過壓、欠壓、缺相、錯相報警；

3、提供兩路開關量輸入功能，可監測開關狀態；

4、提供一路繼電器輸出，可連接報警控制回路；

5、具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；

6、采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；

7、集成度高，網絡化，智能化程度高，動作特性合理；

4 系統介紹

AFPM消防設備電源監控系統是安科瑞自主研發的集監視、報警、管理于一體的計算機測控系統，本系統可廣泛應用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域。

4.1 基本功能

4.1.1消防設備電源故障報警

監測消防設備電源開關狀態

監測消防設備電源的電壓或電壓與電流

消防設備電源異常時，發出聲光報警，響應時間≤30s

報警時，報警聲信號可手動消除，當再次有報警信號輸入時，能再次啟動

報警時，報警光信號LED紅色指示燈常亮，當報警消除后，方能手動復歸掉

4.1.2控制輸出功能

對個別或全部消防設備電源監測模塊的報警繼電器進行遠程遙控操作

對消防設備電源監控器的繼電器輸出進行遠程遙

4.1.3故障報警功能

監控器與模塊（電壓/電流信號傳感器）之間的連接線斷路、短路

監控器主電源欠壓（≤80%主電源額定電壓）或過壓（≥110%主電源額定電壓）

監控器與其分體電源間連接線斷路、短路

當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號

故障報警響應時間：≤100s

故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動

故障報警光信號：黃色LED指示燈常亮

故障期間，非故障回路的正常工作不受影響

4.1.4自檢功能

連接檢查：通信線路及分體電源線路的斷路、短路

設備自檢：手動檢查或系統自檢

自檢耗時：≤60s

4.1.5報警記錄功能

記錄999條相關故障報警信息

報警類型：故障類型、發生時間、故障描述

報警事件查詢

報警記錄打印
