正如我們預想的那樣，在530KHz到1.1MHz這個頻段內，基本被廣播信號填滿了(圖中可見的尖峰毛刺)。接下來我們需要弄清楚，待測設備DUT(Device Under Test)的輻射泄放的幅值在TEM空載的幅值之上還是之下。
DUT設置
接下來，將包括電纜和雷達模塊的DUT放置在TEM小室內并通電：

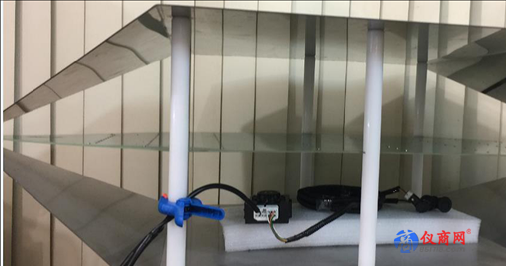

圖5 將DUT放置在TEM小室內并通電
在頻譜儀中設置跡線跟蹤為最大保持，此時結果如下：

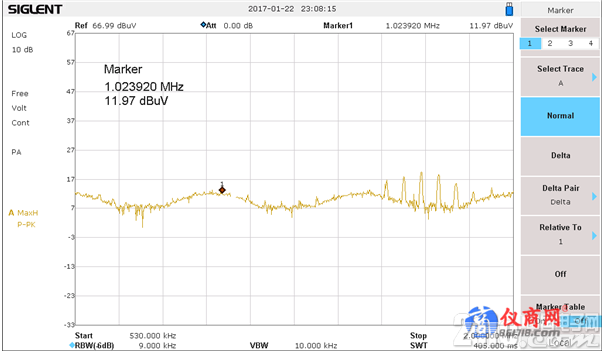

圖6 設置跡線跟蹤為最大保持
我們可以從圖中的波峰軌跡大致看出來，結果基本與初次在吸波暗室中測量的結果是相符的，盡管在此頻段范圍內有一些AM廣播信號的干擾(圖中可見的一些毛刺)。
從圖中也可以看出，我們利用TEM小室測出的幅值大約比在吸波暗室中測得的結果低20dBμV左右。
然后同樣地，我們將和雷達連接的線纜移除，發現和之前在吸波暗室的測量結果一致，仍然未通過標準。
為了簡便起見，線纜仍然和控制器保持物理連接，但已移動到TEM小室隔膜的另一端。

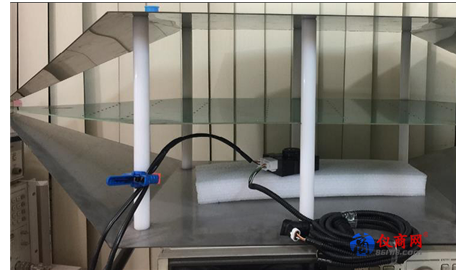

圖7 移除和雷達相連的線纜后的連接

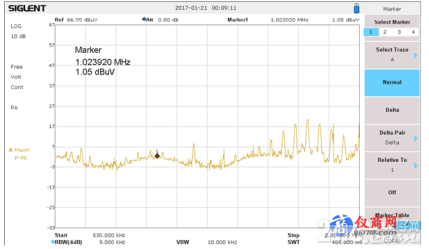

令人驚奇的是，我們發現，移除線纜降低了DUT的輻射噪聲：
