圖三

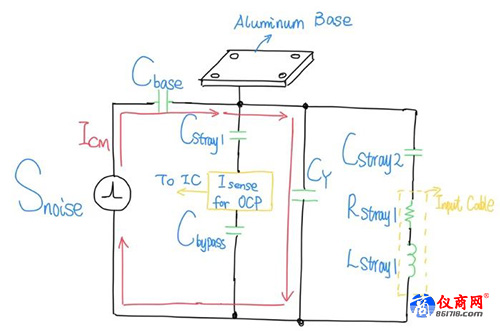

圖四為模塊電源外圍電路接地改善后的高頻干擾噪聲路徑簡化模型。降低外置Y電容回路的高頻阻抗后，因?yàn)橥庵?/span>Y電容Cy>>Cstray1+Cstray2，所以絕大部分高頻噪聲將被外置Y電容有效旁路，從而保證模塊電源內部信號電路的免受噪聲干擾。

合理的外圍電路布局和可靠接地處理同時也大大減少輸入線纜上高頻噪聲，降低產品的系統EMI風險，確保產品的長期性能穩定。

圖四

4. 小結與思考：

如今更快節奏的社會發展速度和對產品獨特競爭力的普遍要求對我們常規工作模式提出新的挑戰。除了選擇合理的模塊電源產品，充分且高效的前期技術溝通服務的重要性也上升到前所未有的高度。

TDK-Lambda作為一家有著數十年以上行業經驗的專業電源供應商，在本土市場設有工廠、研發中心和廣泛的銷售和技術支持服務網絡。

在長期配合模塊電源用戶產品設計中，我們向客戶提供充分的前期技術交流，協助客戶預防系統共性問題。我們?cè)谙蚰K用戶提供前期主動式干擾改善方案時，最常遇到的是產品系統內部接地不當造成的一系列干擾問題。接地可以說是系統EMC設計中相當關鍵的核心部分。在產品設計之初搭建良好的接地系統是保證產品經濟性、可靠性和EMC特性最行之有效的方法之一。

因?yàn)榻拥貑栴}受諸多寄生因素影響，對部分模塊電源用戶而言，難以形成簡單直觀的印象。為了降低問題的復雜性，避免在討論時被諸多次要因素形成的“汪洋大海”吞沒，我們?cè)谇懊婀收戏治霏h(huán)節大幅度簡化噪聲傳播路徑模型，并針對主要干擾因素提供有效整改對策。
