圖3：實時頻譜分析儀顯示器顯示的信息量要遠遠超過傳統顯示器。
余輝顯示器(或數字熒光顯示器)會逐點追蹤能量被測量的頻率。像素顏色表示信號存在的頻次。在溫度定標中，紅色表示信號經常出現，藍色則表示信號不經常出現。快速頻譜測量與余輝相結合，可以更簡便地識別偶發事件。
在使用實時顯示時，應注意選擇RBW濾波器。與普通頻譜顯示一樣，RBW濾波器的選擇大大影響著頻譜測量的速度。RTSA的主要指標之一是偵聽概率(POI)。這個指標決定著儀器保證能檢測到的最短信號時長。選擇窄RBW會改變測量的POI，這是要知道的一個重要因素。
顯示全部信號信息
與基本頻譜顯示器相比，盡管余輝顯示器可以獲得多得多的信息，但它并不能顯示全部信號信息。在現代無線通信中，許多協議采用了某種形式的空閑通道評估。從本質上看，這些無線電能夠確定通道忙碌程度，只在沒有其他信號使用這個頻率時才傳送信號。即使快速余輝顯示器也不能顯示兩個信號之間的關系。為確定信號的時序，我們必需使用三維頻譜圖功能，如圖4所示，繪制頻譜數據隨時間變化情況，確定信號活動的頻次。

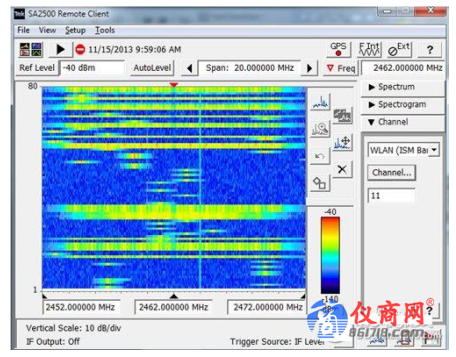

圖4：三維頻譜圖可以記錄長期頻譜及播放問題周期。
三維頻譜圖是一種瀑布式顯示畫面，繪制頻譜相對于時間的活動情況。在普通頻譜顯示畫面中，開始頻率在左，結束頻率在右。時間是Y軸，顏色表示信號幅度：紅色表示最高幅度，黑色表示最低幅度。三維頻譜圖由余輝顯示器中峰值檢測到的數據組成，累積的頻譜數據量由用戶確定。通過這些控制功能，用戶可以記錄長期數據(幾個小時)，然后導出和共享結果。這特別適合存在很難處理的干擾問題，且需要長時間監測頻譜的情況。在處理互調制問題時，三維頻譜圖可以幫助確定基本組合元素。
在RTSA中，可以立即測量整個頻寬的頻譜信息。也就是說，我們可以使用這些數據，目測實現載波相關，確認源載波和互調制產物之間的時序關系。
干擾永遠是無線通信領域中的不速之客。為解決這個棘手的問題，最好的方案是使用實時頻譜分析儀成為好的獵手，不管干擾信號多么難以捉摸，實時頻譜分析儀的顯示器都足以勝任工作，為您找到和顯示干擾信號。
