圖中的三個雙刀雙擲開關用來切換測量，S1在L、C（小電容）之間切換，S2在頻率與LC之間切換，S3在大電解和小電解之間切換；單片機能夠根據開關的狀態和按鈕Btn3自動判斷測量的類型。
另外，Fx、Cx、Lx共用了一個GND端子，電路板上四個端子緊挨在一起，也可以多加GND端子，不共用，布線時可以根據實際情況靈活處理。
三、電路板

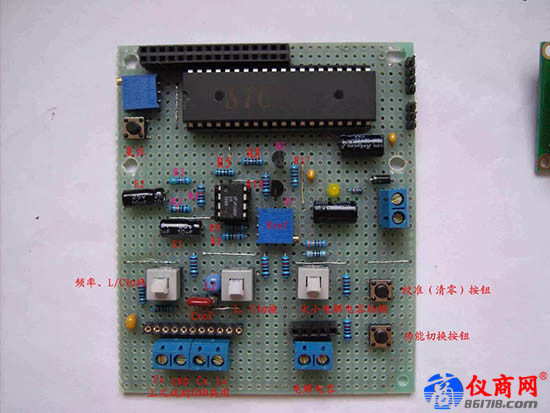

比較器周邊元器件比較多，布線可能不太方便，給大家提供一個LM393周邊元器件位置的參考，這樣的布局飛線不會太多。我電路板上的飛線多是因為模擬電源和數字電源進行了比較嚴格的隔離，實際上并沒有太大必要，但是LC振蕩電路附近的電源和地一定要注意隔離，否則可能小電容讀數很不穩定！
標準電容Cref最好使用2200pF云母電容，該電容的精確程度直接決定了小電容和電感的測量精度！（不過不會影響頻率和電解電容測量精度。）
Rref調試方法，上文原理中已經講到，比較器同相輸入端電壓Uc=0.632E（電源電壓）。
四、使用方法
測小電容、電感、頻率是一組功能，具體測哪個由S1/S2的狀態決定，單片機能根據S1/S2的狀態自動識別測量哪一種。測大電解電容和小電解電容是一組，具體測大電解還是小電解由S3狀態決定，單片機能根據S3的狀態自動識別測量大電解還是小電解。在這兩組功能之間需要功能切換按鈕(原理圖中Btn3)來切換。
1、上電開機界面
顯示中國電子DIY之家網址和大道必成會員號。
2、開機小電容和電感檔未校準前
此時S1/S2/S3均處在彈起狀態，S1/S2處在其它狀態時則自動顯示其它測量界面（頻率Fx或者電感Lx的測量界面）。

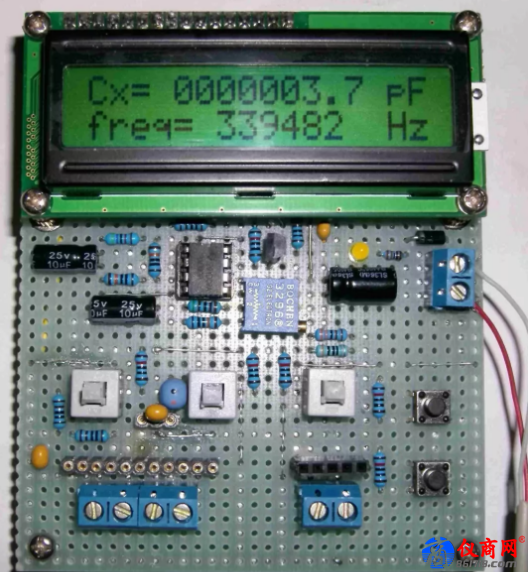

圖中的3.7pF是未經校準的誤差，一般這個值會比較大，必須校準后才能測小電容和電感。頻率檔和電解電容測量檔不需要校準，校準僅僅針對小電容和電感測量。
3、小電容、電感檔校準
校準只需在小電容檔（圖中界面），不接入測量電容時，按一下校準（清零）按鈕（原理圖中Btn2）即可，Cx會自動清零（下圖所示）。
在電感檔校準需要將測電感的端子Lx與GND短接，然后按一下校準按鈕，因為不方便，所以不提倡在電感檔校準。在小電容檔和電感檔校準是等效的，在小電容檔校準后，按下S1測電感即可，不需要重復校準。
4、測小電容
S1/S2均在彈起狀態，單片機會自動顯示測小電容界面，除非按下功能切換按鈕（原理圖Btn3）切換到電解電容檔。

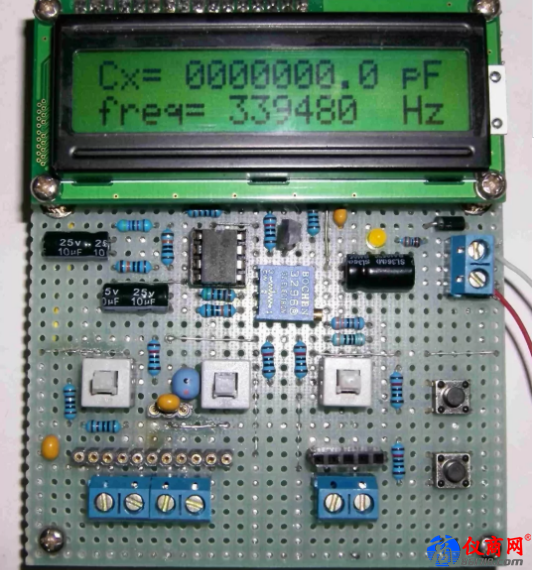

校準后，直接將小電容接在Cx與GND之間即可，下圖所示。第一行顯示測得的電容值，第二行顯示的是當前LC振蕩電路的頻率。
5、測電感
S1按下、S2彈起狀態，單片機會自動顯示測電感界面，除非按下功能切換按鈕（原理圖Btn3）切換到電解電容檔。
