由上圖可知，電流環限幅主要由Pset/Ug和 Qset/Ug決定，限功率環PI控制器起到微調作用。在電感電流采樣準確、濾波電容無功補償準確的情況下，限功率控制環PI控制器輸出為0，電流限幅直接等于Pset/Ug和Qset/Ug。

實際因電感電流采樣偏差、無功補償不到位，就需要PI控制器對電流限幅進行微調，ADE7878作為電能計量芯片，具備較高的采樣精度，因此可用于校正功率。

2 實驗結果與分析

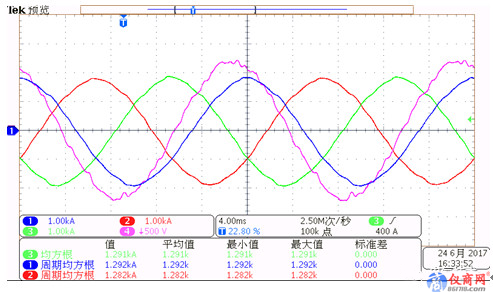

為驗證所提出的控制方法，研制了一臺峰值功率變換2MW、適用于2MW制動能量地鐵機組的雙饋變流設備，逆變并網試驗波形如圖10所示。

其中通道4為并網AB線電壓900V，通道1~3分別為A、B、C三相電流，此時逆變饋網總功率為2MW。

地鐵制動饋能實際工況過程如圖11(a)所示，設置整流啟動電壓Urec_start=1450V、整流停止電壓 Urec_stop=1500V、電壓環電壓給定值Uref=1500V、饋能啟動電壓Uinv_start=1650V，饋能停止電壓 Uinv_stop=1550V。中通道1為牽引網電壓，通道3為A相輸出電流，地鐵制動饋網能量為2WM。

圖11地鐵制動能量回饋動態過程 ：

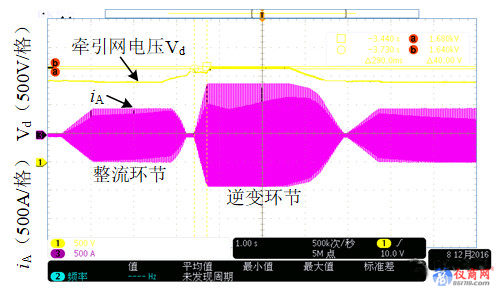

(a) 地鐵制動及牽引網電壓平衡動態過程

(b) 大逆變饋能啟動過程

(c) 大逆變停止過程

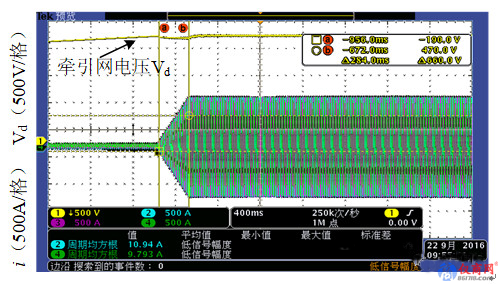

圖11(b)當牽引網電壓逐漸抬升到1650V后輸出電流在300ms內遞增到1WM制動滿載電流，變流器實現逆變饋能。

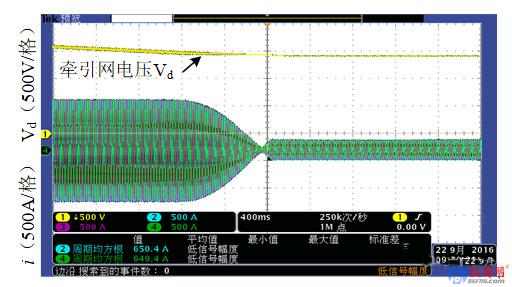

圖11(c)當牽引網電壓逐漸下降到1550V時，大逆變停止，輸出電流幅值逐漸減小，因大逆變停止的限幅漸變速度較慢，電流減小速度明顯小于遞增速度。當牽引網電壓繼續跌落到大整流啟動點1450V時，大整流啟動。

因電壓環退積分速度和輸出限幅，裝置需要一段時間才能轉入整流狀態。牽引網電壓逐漸恢復到大整流停止點以上，大整流停止，整流電流逐漸遞減至小整流電流值，維持牽引網電壓平衡。

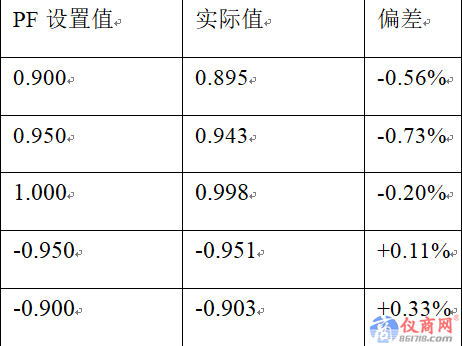

為驗證限功率控制功能，分別測試不同Pset、Qset以及PF設置值對應功率分析儀WT1800測量的實際值，并計算偏差量。如下表1~表3。

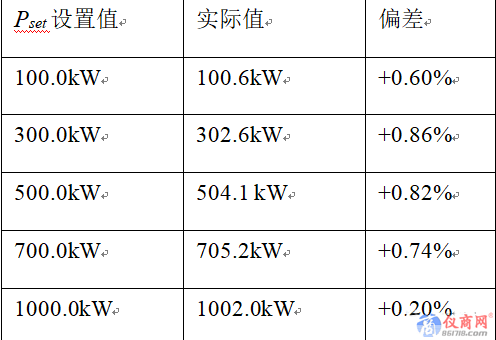

表1  Pset設置值與實測值對比

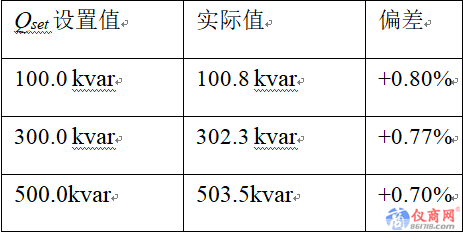

表2  Qset設置值與實測值對比

綜合以上實驗數據可知通過限功率控制可使輸出有功功率、無功功率以及PF控制在預期精度內，以滿足設計需求。

3 結論

依據2MW地鐵制動能量回饋實際工況，給出了一種地鐵制動能量回饋控策略及控制時序方案，并在一臺額定功率1MW(峰值功率2MW)的雙饋變流裝置得到驗證，提出的方法可有效回饋軌道交通的制動能量。
