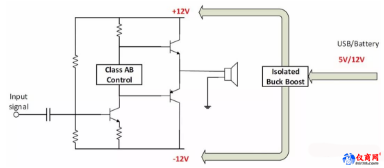

圖12C. 輸入電源為5V USB或12V電池時，采用隔離式降壓-升壓拓撲

類似地，對以下應用中一些既需要正壓軌、又需要負壓軌的應用而言，根據不同輸入電源軌，可以分別使用圖12A、12B和12C所示的3種拓撲。

2.    IGBT柵極驅動偏置

隔離式柵極驅動器一般用于大功率逆變器應用，包括UPS系統、電機控制、高密度放電（HID）燈鎮流器和感應加熱。其他應用包括AC和DC變速驅動、工業/太陽能逆變器和伺服驅動。圖13顯示了使用隔離式降壓轉換器的具有IGBT柵極驅動偏置的3相逆變器。

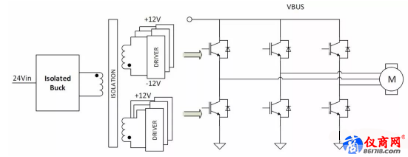

圖13. 使用隔離式降壓轉換器、具有隔離式IGBT柵極驅動偏置的3相逆變器

3.    采用各種接口標準的線路驅動器、接收器/轉換器/緩沖器

現在的電信和數據通信系統采用了各種接口標準。例如，射極耦合邏輯（ECL）、共模邏輯（CML）、低電壓差分信號（LVDS）等，這些接口標準用在圖形顯示接口、通信設備的移動/服務器芯片組、消費類和移動應用中。類似扇出緩沖器、時鐘驅動器、接收器等器件常常需要反相和非反相電源軌。

線路驅動器是用來驅動負載的電子放大器電路，如傳輸線。常常使用差分信號電路，因為這類電路抗噪聲性能較高，能夠更可靠地攜帶高比特率的信號，因此需要非反相和反相電源軌。

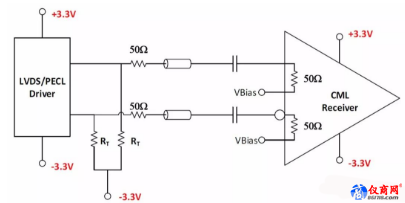

圖14. LVDS/PECL驅動器至CML接收器接口的框圖

4.   工業自動化系統

可編程邏輯控制器（PLC）常常用在工業自動化系統中，用來控制制造流程。PLC由幾種硬件系統元件組成，需要不同的電源軌。圖15顯示了PLC各種硬件構件的電源樹。

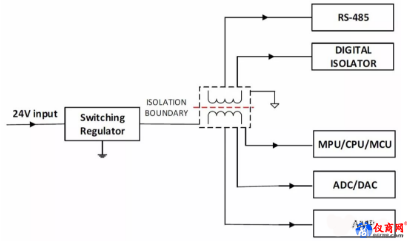

圖15. PLC各種硬件構件的電源樹

應用總結

正如以上討論的，根據不同的輸入電壓軌，設計工程師可以選擇不同的拓撲，來提供適用于各種應用的電源軌。表1總結了適合不同應用的拓撲。

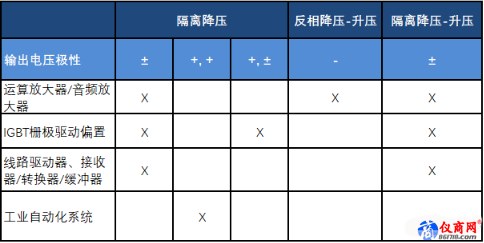

表1.適合不同應用的拓撲總結
