圖6 不同插值方式的波形顯示

內插與最高采樣率之間的理論關系并非本文討論的重點。我們只須了解以下結論：在使用正弦插值法時，為了準確再顯信號，示波器的采樣速率至少需為信號最高頻率成分的2.5倍。使用線性插值法時，示波器的采樣速率應至少是信號最高頻率成分的10倍。這也解釋了示波器用于實時采樣時，為什么最大采樣率通常是其額定模擬帶寬的四倍或以上。

在談完采樣率后，還有一個與DSO的A/D密切相關的概念，就是示波器的垂直分辨率。垂直分辨率決定了DSO所能分辨的最小電壓增量，通常用A/D的位數n表示。前面我們提到現在DSO的A/D轉換器都是8位編碼的，那么示波器的最小量化單位就是1/256，（2的8次方），即0.391%。了解這一點是非常重要的，對于電壓的幅值測量，如果你示波器當前的垂直刻度設置成1v/div的檔位，那意味著你的測量值有8V*0.391%=31.25mV以內的誤差是正常的?。?！因?yàn)樾∮?1.25mV的電壓示波器在該文件位元下已經分辨不出來了，如果只用了4位，那測出來的誤差更驚人！所以建議大家在測量波形時，盡可能調整波形讓其充滿整個屏幕，充分利用8位的分辨率。我們經常聽到有工程師抱怨示波器測不準他的電壓或者說測量結果不一致，其實大多數情況是工程師還沒有理解示波器的垂直分辨率對測量結果的影響。這里順便提一下，關于示波器的測量精度問題，必須澄清一點——示波器本身就不是計量的儀器?。?！它是“工程師的眼睛”，幫助你更深入的了解你的電路的特征。

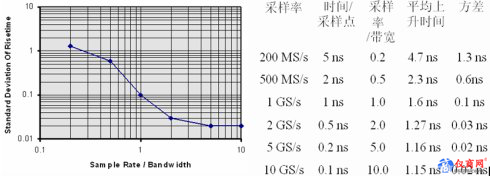

圖7 是用模擬帶寬為1GHz的示波器測量上升時間為1ns的脈沖，在不同采樣率下測量結果的比較，可以看出：超過帶寬5倍以上的采樣率提供了良好的測量精度。進一步，根據我們的經驗，建議工程師在測量脈沖波時，保證上升沿有5個以上采樣點，這樣既確保了波形不失真，也提高了測量精度。

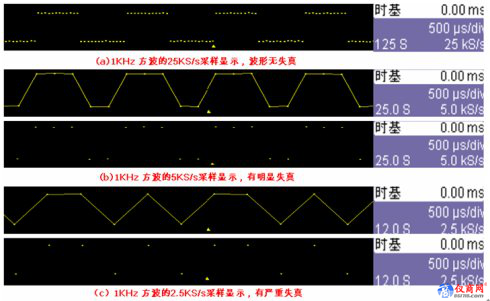

圖8 采樣率過低導致波形失真

提到采樣率就不能不提存儲深度。對DSO而言，這兩個參量是密切相關的。

存儲、存儲深度

把經過A/D數字化后的八位二進制波形信息存儲到示波器的高速CMOS內存中，就是示波器的存儲，這個過程是“寫過程”。內存的容量（存儲深度）是很重要的。對于DSO，其最大存儲深度是一定的，但是在實際測試中所使用的存儲長度卻是可變的。

在存儲深度一定的情況下，存儲速度越快，存儲時間就越短，他們之間是一個反比關系。存儲速度等效于采樣率，存儲時間等效于采樣時間，采樣時間由示波器的顯示窗口所代表的時間決定，所以：
存儲深度 ＝采樣率 × 采樣時間（距離 = 速度×?xí)r間）

力科示波器的時基（Time base）卷標即直觀的顯示了這三者之間的關系，如圖9所示
