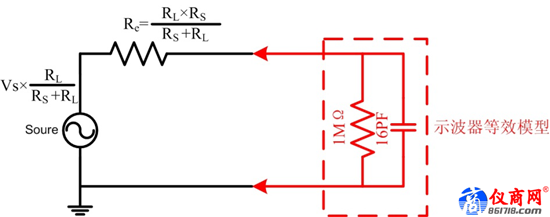

這個1MΩ是示波器的規范。而電容是我們并不想要但是又不可避免的寄生參數。在DC和較低頻時，1MΩ起到主導地位。而當頻率超過10MHz以后，電容會成為主要的負載。由于這兩個參數的引入，就會使得測量時的信號與原信號有差異，從而使測量結果出現誤差。那么差異有多大呢，這也要取決于您的被測電路的輸出電阻和負載。就按上圖的例子來說。根據戴維寧定理，可變?yōu)椋?/span>

圖4

可知原信號為；；低頻信號的差異主要是戴維寧輸出電阻Re與1MΩ的分壓決定，而高頻時，則需要再加上Re與16pF容抗的分壓。

經計算可知，如果Re的值是10Ω，而信號的頻率是200MHz，則示波器的負載效應會造成-0.2dB左右的偏差。而如果您系統的Re是25Ω，那么這個偏差會達到-1dB。所以如果測量高頻信號，建議使用10:1無源探頭進行測量，因?yàn)槠浼纳娙菀仁静ㄆ鞯停ǔＶ挥?/span>9pF左右的寄生電容。而1:1無源探頭通常會有60pF的寄生電容，不能用于測量高頻信號。如果10:1探頭仍然不能滿足您的需求，就要選擇寄生電容更小的高頻有源探頭進行測量了。

如果使用50Ω阻抗檔位進行測量會如何呢？

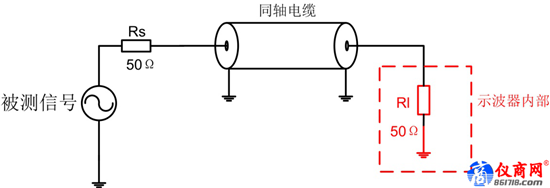

以Re是25Ω為例，信號將從直流開始就被衰減，而且衰減超過-3dB。這時信號就已經被判定為失真了。所以示波器進行50Ω匹配后就不能繼續以一個旁觀者的身份對系統進行測試了。當被測源是一個無載信號源（比如信號發生器），這個信號本身并沒有終端匹配電阻，如果我們采用1MΩ阻抗或者探頭進行測量，就會在傳輸線終端產生反射，從而干擾到測量信號，而這時就需要采用50Ω阻抗檔位，示波器內部的50Ω電阻可以吸收掉傳輸線的信號，讓反射波降到最小，從而對信號進行準確測量。測試示意圖如下圖所示。

圖5

五、示波器測量與50Ω相關的注意事項

1MΩ阻抗和50Ω阻抗檔位的設計出發點是不同的，1MΩ檔位的出發點是為了讓示波器擁有較小的負載效應，可以“安安靜靜的”做個旁觀者。而50Ω檔位則是為了消除傳輸線上的信號反射，將傳輸線影響降到最低。選擇何種阻抗檔位，需要根據實際測量情況而定：

1、當被測信號是一個無負載信號（如信號發生器），且采用50Ω特性阻抗同軸電纜與示波器相連接時，則需要使用50Ω阻抗檔位。

2、當被測信號是一個板載信號，有自己完整的終端接收系統時，則需要使用1MΩ阻抗檔位直接測量或者使用探頭測量。

3、配合探頭測量時，需要注意無源探頭都需要使用1MΩ阻抗檔位，有源探頭則需要根據探頭要求進行匹配，一般來說高頻探頭要求50Ω阻抗檔位，低頻探頭要求1MΩ阻抗檔位。

4、使用無源探頭時需要注意，1:1探頭通常只有6MHz的帶寬。想要更高頻率，需要選用帶衰減的無源探頭。
