如圖，我們可以看到在輸入了43幀方波信號之后，出現了兩幀超出容差模板的信號，這兩幀信號都是測試失敗的信號。

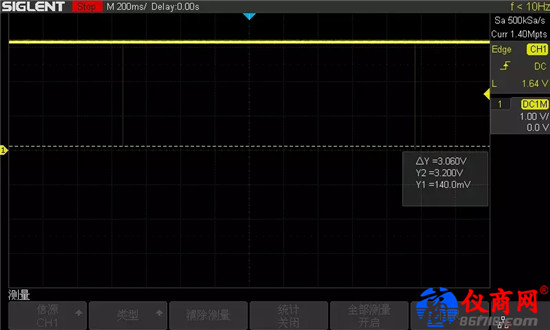

△SDS1000X-E示波器顯示界面
在上圖中我們可以看到，在SDS1000X-E示波器中我們捕捉到了兩個脈沖信號，這個跟上述兩幀超出容差模板的波形的數量是一致的。在實際應用中，我們可以根據失敗波形給出的TTL信號來做一些應對不良品的措施。
Pass/Fail功能在確保批量產品的重復性測試和工業自動化方面都有很優秀的表現，可以確保批量產品的指標一致符合要求，并成功篩選出不良品，且可以從示波器后面板的Pass/Fail接口獲得一個TTL脈沖信號。我們可以利用此脈沖作為激勵信號來推動其他設備，從而對不合格的產品采取相應的措施，使得產品出廠的質量得到保證。
