協議解碼是示波器非常實用的功能，很多工程師因?yàn)椴皇煜げ僮鳎蛘邊?shù)設置不正確，最終沒有得到理想的結果。本文對解碼設置方面的幾個細節做一個介紹，幫助您快速上手示波器的協議解碼。

解碼

解碼是一種用特定的計算方法，將電脈沖信號、光信號、無線電波等轉換成它所代表的信息、數據等的過程。解碼是受傳者將接受到的符號或代碼還原為信息的過程，與編碼過程相對應，不同的解碼方法就是不同的協議。

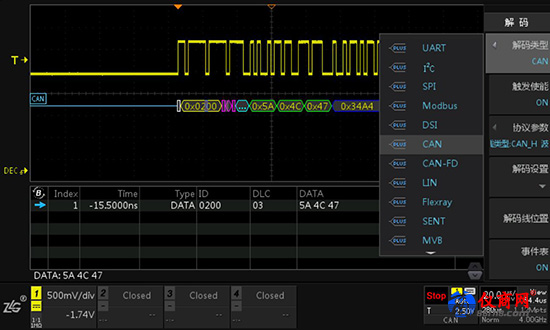

而示波器經過多年的發展，早已可以直接將波形數據解碼后以十六進制，十進制或者字符的形式呈現出來，而且可以兼容非常多種類的協議。

采樣率

第一個需要關注的要點就是采樣率，示波器是根據采集來的波形數據進行解碼。如果波形采集的實時采樣率不足，則可能對解碼結果造成影響。

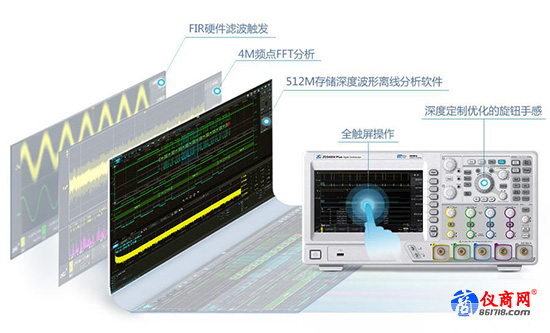

ZDS4054Plus示波器標配512M存儲深度，可以充分保證長時間捕獲波形的高采樣率。畢竟只有捕獲了正確的波形，才能得到正確的解碼。

協議參數設置

協議參數設置是解碼成功中最重要的一環，不同的設置可能解碼結果不一樣，或者導致無法解碼，實際應用時，有一半情況是因?yàn)楹雎粤艘恍┰O(shè)置而導致解碼出錯。

1、選擇正確的協議類型，并將“觸發使能”選擇“ON”，信號將按照協議的開始位、數據位或地址位等進行觸發。

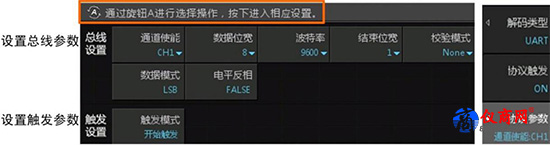

2、參數的設定，可以通過點擊“協議參數”進入相應的參數設置，根據不同的需要設置相應的參數，同時注意查看下方“觸發設置”是否與預先設定的方式一致。

閾值設置

閾值設置是平時解碼中最容易忽略的一點，示波器對波形進行解碼時，需要有參考的基準線，示波器對比波形數據相對于基準線的值來判斷高低電平，一般示波器默認閾值是自動閾值，即最大值和最小值之間的中間值來自動確認的。

比如，CAN-H電平是3.5V，CAN-L電平是1.5V，如果屏幕內只有CAN-H和CAN-L，那么閾值就是2.5V，此時可以很好的識別出高低電平，如果屏幕內的波形是從-3.5V開始，然后觸發出CAN信號，那么閾值就是OV，此時候CAN-L也會被識別為高電平，從而導致解碼錯誤。

所以當屏幕內高低電平有一個偏離特別大時，可能需要手動設置閾值。
