電源紋波是電源質量檢測的重要指標，準確測量紋波對于防止其對電路造成危害至關重要。雖然測量過程看似簡單，但其中的細節也需要我們特別注意。接下來，我們將一同探討在紋波測量過程中需要關注的關鍵事項。

示波器紋波測試是電源測試中的重要環節。通過選擇合適的示波器和探頭、正確設置示波器以及遵循測試步驟和注意事項，可以準確測量電源紋波并判斷其是否在允許范圍內。同時，了解紋波的來源和抑制方法也有助于提高電源的質量和穩定性。

什么是紋波？

1、紋波的定義

紋波是由于直流穩壓電源的電壓波動而造成的一種現象，因?yàn)橹绷鞣€(wěn)壓電源一般是由交流電源經整流穩壓、濾波等環節而形成的，由于濾波不徹底，就會遺留交流成分，這種疊加在直流穩定量上的交流分量就稱之為紋波。

2、噪聲是什么？

示波器噪聲是指在測量信號時，示波器自身或外部環境引入的無規律、隨機的電信號波動。這些噪聲會干擾信號的準確顯示，影響測量結果的清晰度和精度。

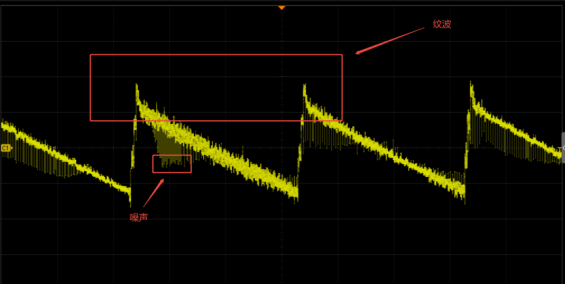

圖1   噪聲和紋波區別

兩者主要區別如圖1和表1所示：

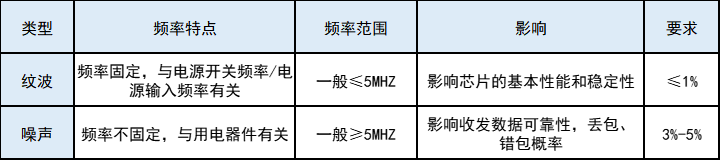

表1  紋波和噪聲的區別

如何測量電源紋波？

由于紋波和噪聲的幅度比較小，使用傳統的8bit示波器可能無法捕捉到較小的紋波信號，相比較之下，12bit示波器的動態范圍較大，能提供更高的分辨率和更精確的測量能力，避免由于分辨率不足導致的測量誤差。

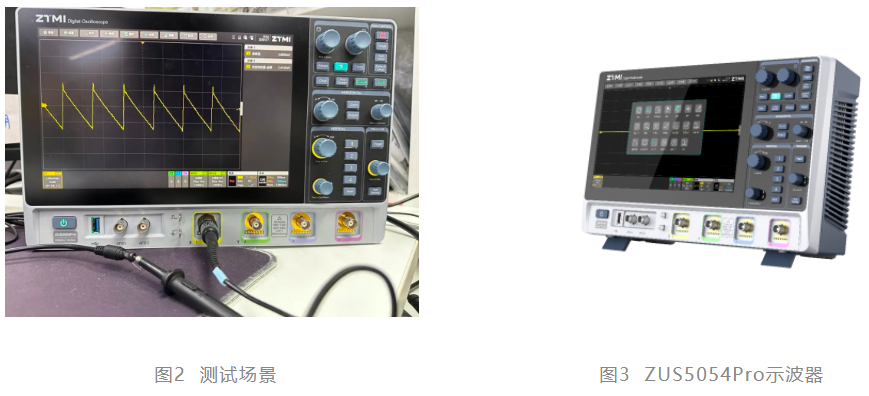

這里用到我們的12bitADC位數示波器- ZUS5054Pro示波器來進行測試，用到的工具有ZP1010SA探頭和常規的電源適配器來進行紋波測量。

注意事項

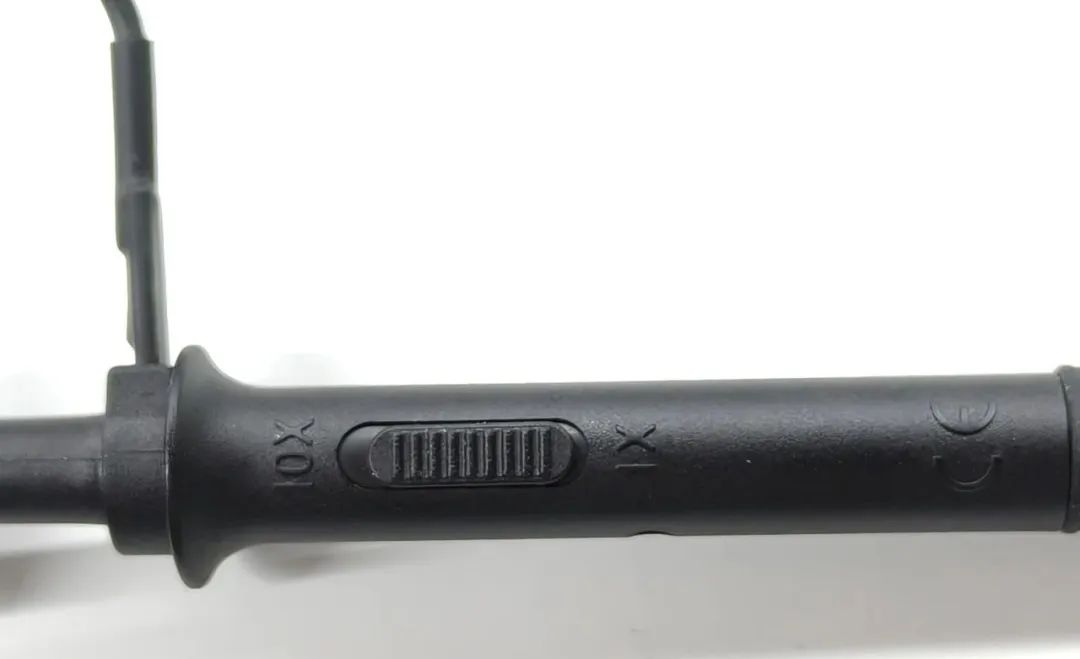

選擇合適的探頭：首先探頭要選擇合適的檔位，一般選擇衰減比例1:1的無源探頭測量輸出阻抗及頻率較低的電源紋波，避免不必要的噪聲衰減影響紋波的測量；如果電壓比較大，或者對帶寬要求比較高的情況下可使用 X10 檔。

圖4   探頭檔位選擇

耦合方式：紋波屬于是交流成分，所以“通道耦合”方式可使用“交流耦合”方式來限制直流信號的輸入，進而觀察波形中的交流成分，也就是紋波，如圖5所示。

圖5   通道界面設置

帶寬限制：一般將帶寬限制設置到20MHz，可適當?shù)氖褂谩皫捪拗啤惫δ?，來濾除不必要的高頻噪聲濾除，如圖5所示。

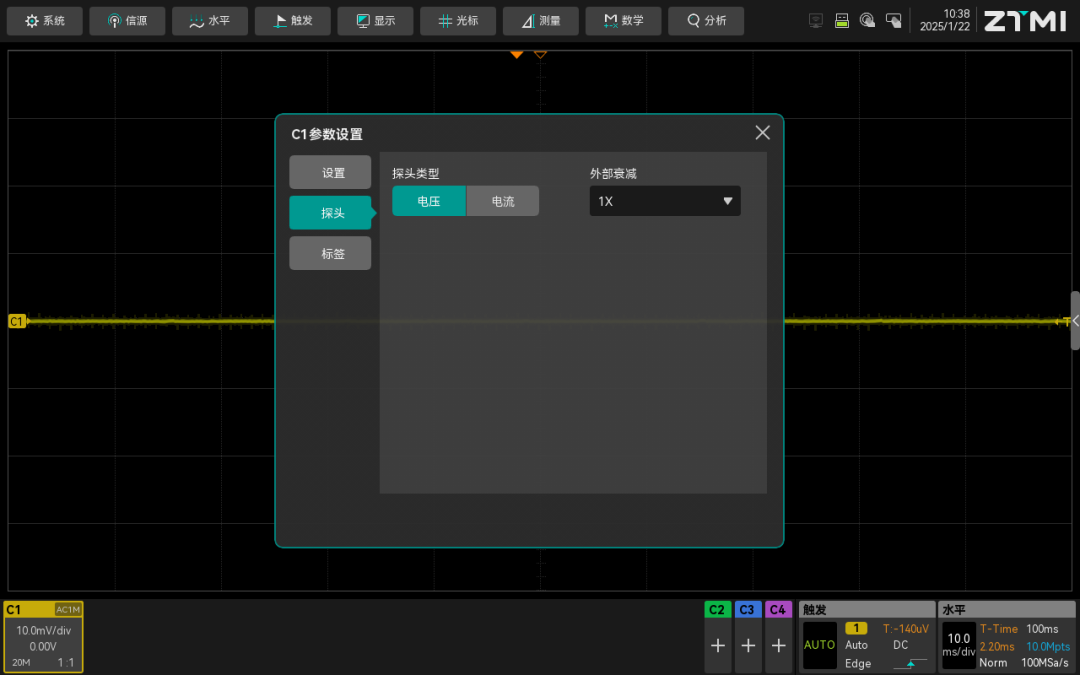

阻抗設置：示波器通道阻抗有1MΩ和50Ω兩種選擇。使用無源探頭時，通常選擇1MΩ。同時，探頭要選擇合適的擋位，電壓較大或者對帶寬要求較高時，可使用X10檔；普通情況下建議使用X1檔，以減少紋波測量的影響。示波器通道的衰減比也要調成相應的檔位。

圖6   探頭界面設置

觸發方式可以選用邊沿觸發，如果需要實時觀察紋波信號，可選擇“Auto（自動觸發）”，如果需要觀察某次測量時的波形，可選擇“Normal（正常觸發）”。

除此之外，更重要的一點就是要避免電磁輻射等對信號的干擾，所以在測量時建議使用彈簧探針接地，避免長接地線引入干擾噪聲帶來不必要干擾。

測量量程：適當調整水平時基，垂直檔位和垂直偏移，使波形信號在屏幕的中央以較好的效果顯示，通常選擇在小量程下測量紋波；

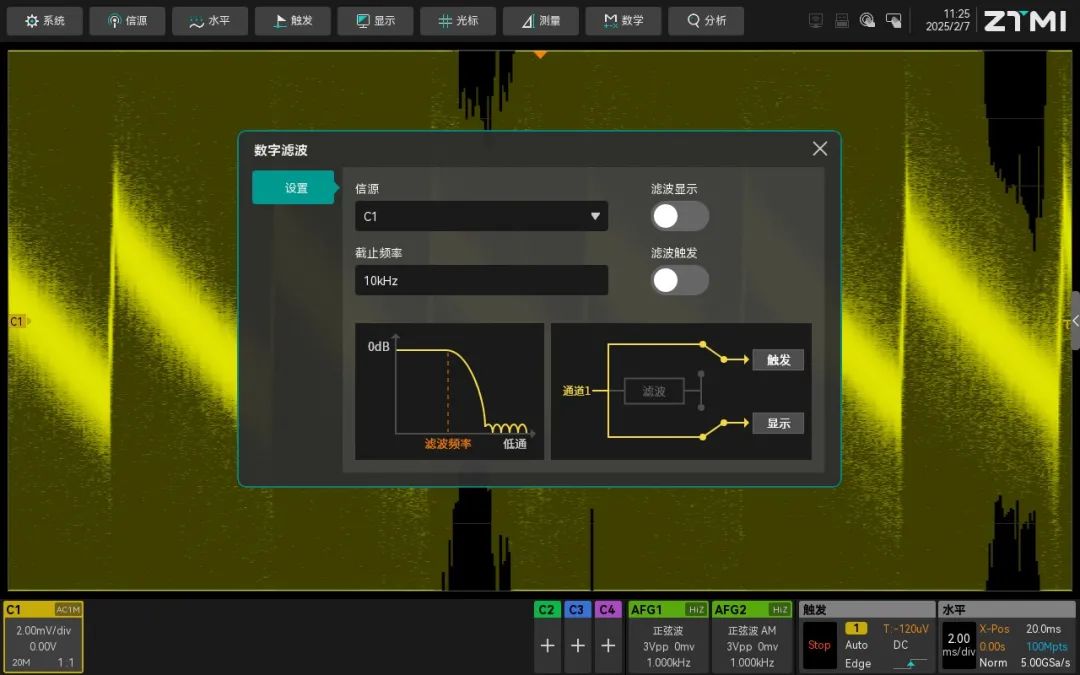

FIR濾波：在遇到大量程的情況下，示波器的底噪聲會越高，這里可以用到我們示波器自帶的FIR濾波功能，相比較單純的20M帶寬限制，我們可以更加靈活的設置濾波頻點來濾除我們不要的信號，進而得到一條更加干凈的波形。開濾波后捕獲的紋波如下圖8所示。

圖7   未濾除噪聲信號的波形

圖8   正確捕捉的紋波

從圖8中可以看出，正確的紋波測量方式可以清晰地捕抓到正常的紋波，減少了不必要的噪聲和雜波對紋波的影響。但是遇到噪聲較大的情況時候，可以用到我們示波器的FIR濾波功能進行靈活設置頻點來濾除不必要的噪聲，得到的波形基本上就是一條干凈的紋波。

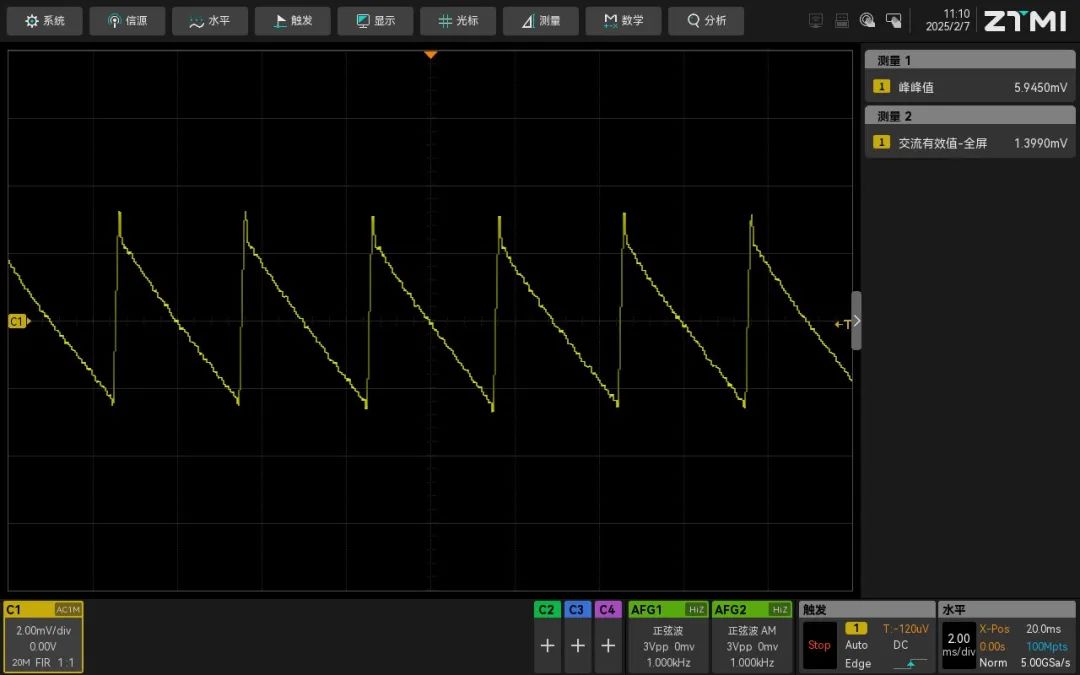

在測量紋波電壓時，選擇直流有效值來表達測量結果更為準確。具體可以使用示波器中的【measure】功能進行自動測量，ZUS5054Pro支持32種參數測量，最多同時顯示24種參數，基于12bit高位數ADC和大存儲深度，實現電源紋波參數的測量的同時，還支持光標功能（Cursor）手動卡值。

圖9   ZUS5054Pro的測量結果

圖10   ZDS5054Pro的測量結果

測量結果分析

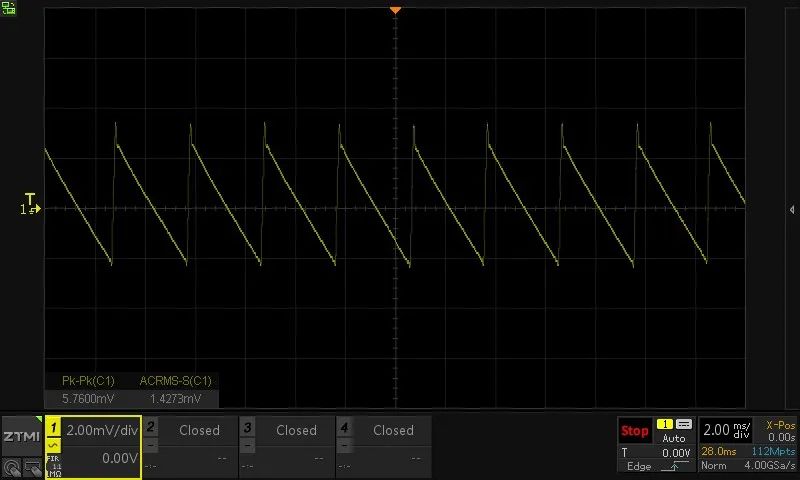

在同樣測試條件下，我們用8bit示波器和12bit示波器分別進行了測量。雖然精度不同，但結果顯示兩者測量值相近。這可能說明在當前測量條件下，電源紋波的幅度較大，使得8bit示波器的分辨率足以捕捉到紋波信號。但是12bit示波器的精度更高，分辨率更強，能夠更細致地顯示信號細節，特別是在電源紋波較小或者測量要求較高的情況下，12bit示波器能滿足更嚴格的測量需求，確保測量結果的可靠性。下面是我司12bit示波器與傳統8bit示波器的精度誤差對比。

表2  示波器精度對比表

總結

ZUS5054Pro示波器是致遠儀器公司推出的最新一款的12bit高精度示波器，搭配5GSa/s高采樣率，輕松幫您搞定紋波測試。搭配更高精度的ADC位數，開發者可以非常方便地測量輸出紋波、1~40次諧波含量、開關電源的功率等大量的參數，大大提升開發效率，更準確測量出您想要的數據。
