市面上的電流探頭一般輸出阻抗50ohm，并搭配示波器組合使用觀察信號，那如何正確的觀察電流探頭捕捉到的電流波形呢？用本司儀器舉例：

例子1：高頻電流探頭PT-3510、數字示波器MDO704、CP-3308R無源探頭、脈沖電流信號源。

電流信號源：波形脈寬10us、波形峰值3A、上升時間＜100ns；

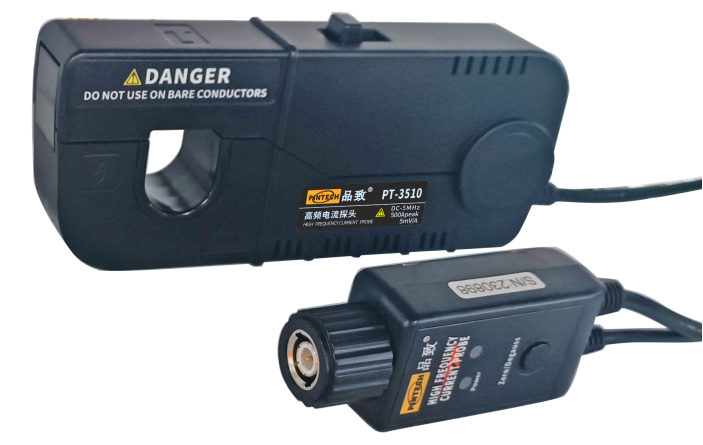

電流探頭PT-3510：帶寬DC-5MHz，最大測試電流350Arms，變比5mV/A，輸出阻抗50ohm。

示波器MDO704：帶寬100MHz，輸入阻抗1Mohm//15pF。

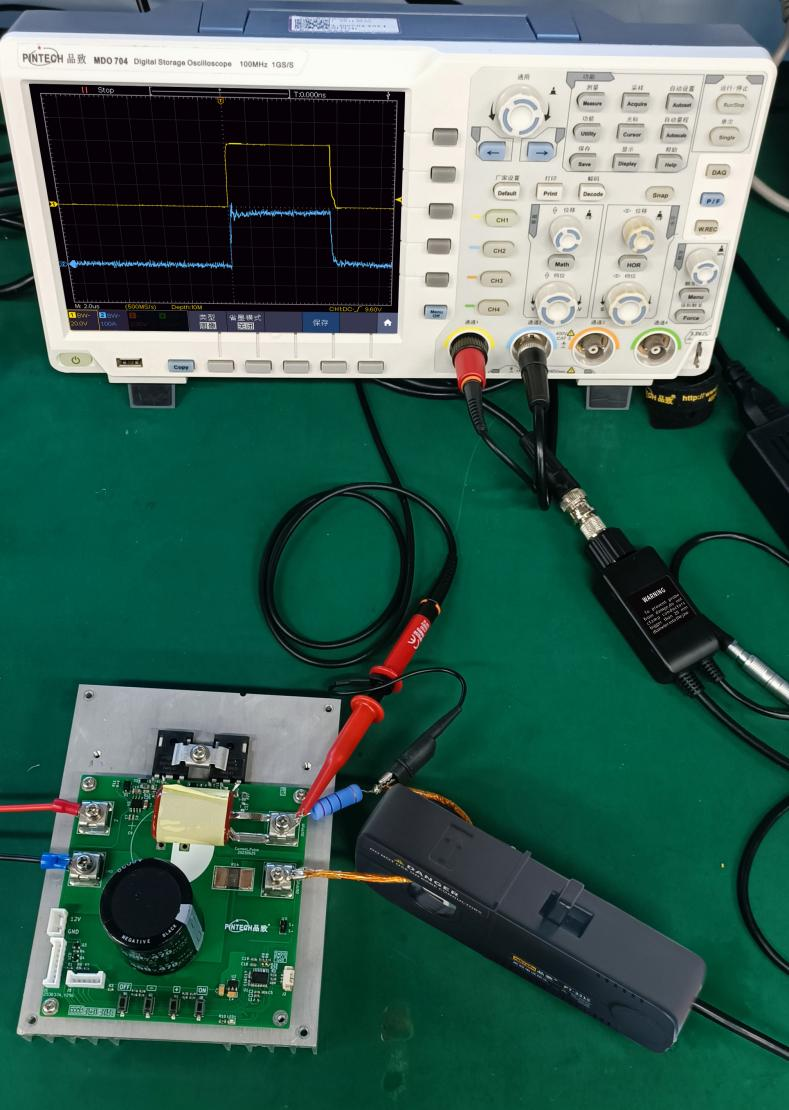

測試圖例:

調整好示波器設置參數：輸入阻抗、衰減比等，示波器觀察到的輸出波形與采樣電流輸出一致。

現根據上面的測試實驗延伸其他問題并解決：

問題1：如何正確選擇示波器輸入阻抗參數檔位，方可觀察到正確的輸出波形？

答：輸入阻抗選擇：常用的示波器輸入阻抗檔位有兩個50ohm、1Mohm。若要觀察到完整且正確的電流波形，輸入阻抗選擇1Mohm，此時輸入到示波器的信號大?。?

示波器輸出的信號值接近3A輸入信號的99.99%，則說明示波器輸入阻抗參數與電流探頭PT-3510是達成阻抗匹配，讓使用者能完整的觀察并應用輸入信號。

若示波器輸入阻抗選擇50ohm，此時到示波器的信號大?。?

示波器輸出的信號值僅為3A輸入信號的50%，則說明示波器與電流探頭阻抗不匹配！讓使用者不能完整的觀察并應用輸入信號。若是示波器輸入阻抗固定為50ohm，則放大2倍的變比，如PT-3510變比5mV/A，調整為10mV/A，此時示波器上也能觀察到正常的波形。

問題2：50ohm阻抗應用領域與應用條件？

答：當傳輸信號為高頻信號，需要觀察此信號的波形與噪聲，且高頻信號波長短，信號傳輸快，為了減少信號的反射/損失，則要嚴格滿足阻抗匹配的要求。若選擇高頻傳輸線阻抗為50ohm，則終端匹配器輸入阻抗也要為50ohm；若線路阻抗75ohm，終端阻抗也要為75ohm，達成阻抗匹配。
