Chroma 推出DICOM®灰階值標準顯示函數GSDF之醫療顯示器檢測
來源：Chroma銷售服務中心
發布時間：2025-07-30
編輯：haiyan
在放射醫療診斷醫學中，多數診斷片都呈黑白，醫療顯示器要如何展示更多黑與白的細節就顯得相當重要，這些細微的差異在人眼判斷下越多醫師能更精準的診斷，于是DICOM?（Digital imaging and communications in medicine）醫學數字成像和通訊的Part 14 中針對醫療顯示器定義了GSDF（Grayscale Standard Display Function）的醫學影像國際標準，被廣泛應用于放射學、心臟病學影像、眼科、牙科和放射治療設備（X光、CT、MRI、超音波等）。

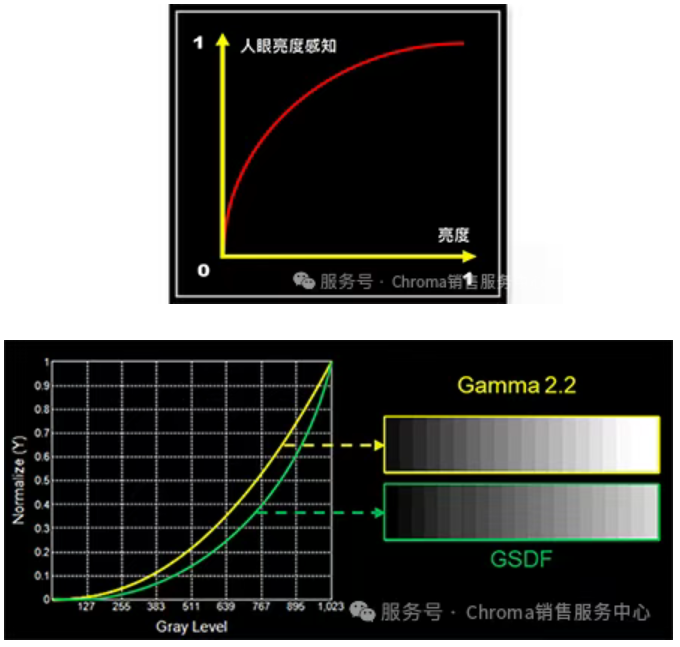

為了確保每臺醫療顯示器在臨床診斷時所使用的醫學影像格式和數據質量成效必須標準一致，于是在GSDF中定義了亮度與 JND（Just-Noticeable Difference）之間的關系，因?yàn)槿搜蹖?duì)亮度強弱的感知在量化后，為一條非線性的曲線，人眼在高亮度時對亮度的變化，比在低亮?xí)r較為遲鈍，因此為了讓黑白細節更突顯，GSDF相對于目前商用顯示器常用的Gamma 2.2標準有著不一樣的灰階分配：
▲Gamma 2.2與GSDF差異

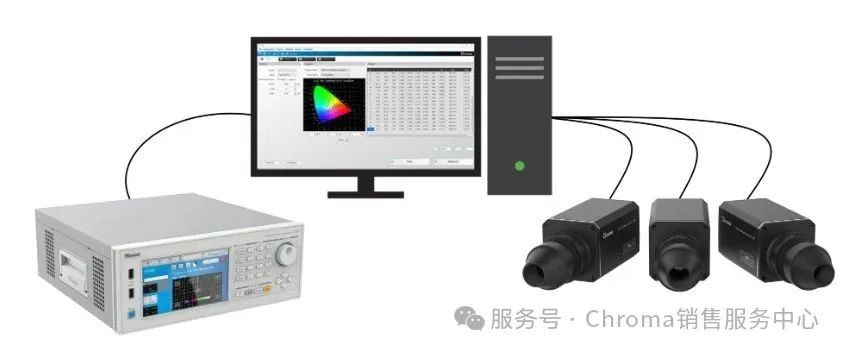

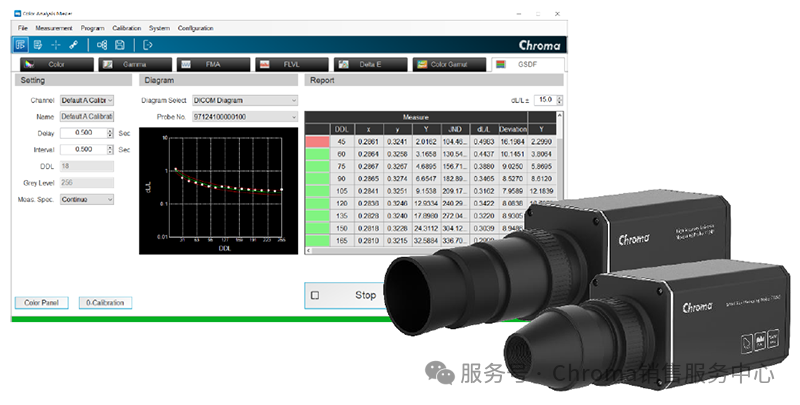

GSDF模式下會影響灰階影像的顯示性，在黑白影像更容易分辨細節。致茂電子推出Chroma 71241高精度通用量測探頭和專為小尺寸顯示設備精準量測而生Chroma 71242小尺寸量測探頭（量測口徑10mm），皆具備GSDF量測模式，可針對顯示器量測并計算出每一階的亮度變化（dL/L）并可設置階亮度的公差上下限、繪制GSDF曲線圖、計算出偏差百分比，最后每筆數據以綠/紅兩色讓使用者更方便確認Pass/Fail的結果。Chroma提供完整的醫療顯示器光學檢測方案，Chroma 71241高精度通用測量偵測頭和71242小尺寸量測探頭皆可搭配 Chroma 2238視頻信號圖形產生器，內建專屬的測試圖形（DICOM? Part 14 灰階標準）以量測醫療顯示器的灰階、亮度、色彩與色深（10/12 bit）表現，并運用先進的數字信號處理器及光電轉換技術研發而成，在光學系統設計都配備：聚光物鏡、電動校正快門、光均勻化模塊、高感度偵測裝置、物方遠心光學系統、20 bit ADC 模擬轉數字轉換器等硬件組件，并且搭配Color Analysis Master軟件提供光學色彩量測、Gamma量測、GSDF量測、Flicker量測、Delta E量測、Color Gamut量測、色彩校正和測試程序編輯等完整的分析控制軟件功能，可將量測的數據儲存成為文字報表，歡迎到Chroma網站，并留下您的需求與聯絡方式，我們將竭誠的為您服務！
