背景

 汽車前碰撞預警毫米波雷達是專用于機動車駕駛輔助系統ADAS（Advanced Driving Assistant System）的微波雷達傳感器，雷達傳感器在集成車輛輔助和自動駕駛智能解決方案方面發揮著重要作用。汽車毫米波雷達具有探測性能穩定、作用距離較長、環境適用性好等特點。當前的  汽車前碰撞預警毫米波雷達主要有24GHz和77GHz兩個頻段。

對于汽車毫米波雷達收發系統測試，主要的設備有信號源、信號分析儀、功率計等。要求測試設備測試頻率高，帶寬大，極具挑戰性。SAF Tehnika公司的便攜式頻譜分析儀和信號發生器能夠滿足毫米波雷達收發系統測試的要求。

產品介紹

SAF Tehnika 是世界頂級的微波運營商級點對點數據傳輸設備制造商和分銷商之一?？偛吭O在北歐拉脫維亞。SAF Tehnika是一家擁有超過15年經驗的微波無線電制造商，在微波發射機和接收機方面擁有深厚的技術知識。目前與雷達制造商合作，在毫米波雷達的生產、質量控制和維修服務中使用我們的E-Band頻譜儀。

我們的解決方案的主要優點包括頻率覆蓋24 GHz和77 GHz毫米波段，便攜性，易于在研發和生產過程中使用，免費的PC軟件可遠程控制和處理測量，價格優美。

1. Spectrum Compact頻譜分析儀

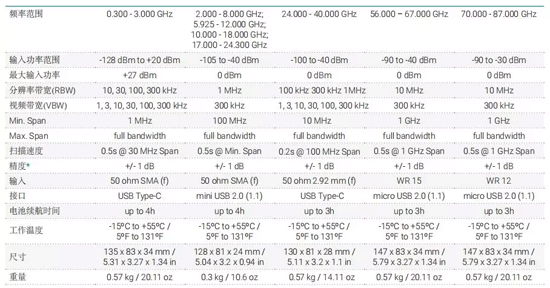

Spectrum Compact是世界上最小的頻譜分析儀，覆蓋0.3 GHz - 87 GHz，包含首款適用于56 - 67 GHz和70 - 87 GHz頻率范圍的頻譜分析儀，是電池供電的手持式頻譜分析儀 - V&E 波段。

使用我們的頻譜分析儀，可以觀察到雷達的工作狀態、雷達信號的形狀和電平，可觀察雷達信號的細節：頻率、帶寬、功率電平等。

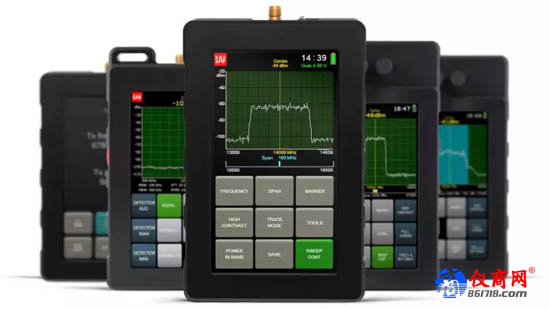

圖1. Spectrum Compact頻譜分析儀

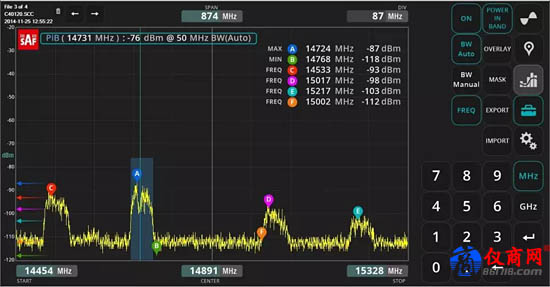

用于雷達信號功率測量的帶內功率函數(Power In Band)

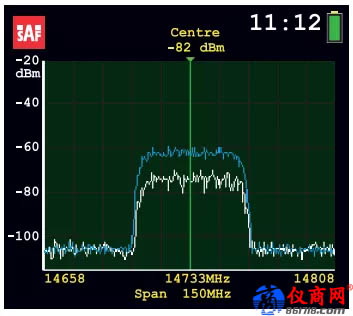

最大雷達功率保持追蹤功能(Max Hold Trace)

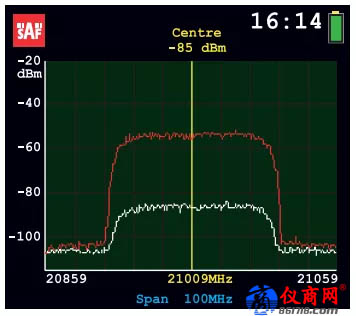

使用保存的歷史文件作為當前實時

雷達信號對比的參考(Mask Mode)

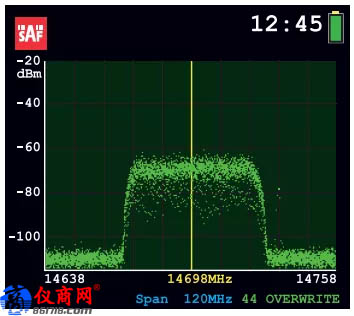

累積跟蹤模式允許查看雷達信號能量

如何在頻譜內劃分(CUMULATIVE )

2. SG Compact信號發生器

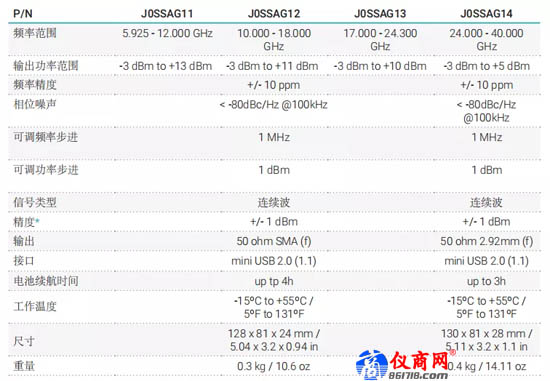

SG Compact信號發生器頻率覆蓋6 - 40 GHz，直觀的控制和交互式GUI，具有即時開/關功能和電阻式觸摸屏。輸出連續波信號。可調頻率步進 1MHz，可調功率步進 1dB。

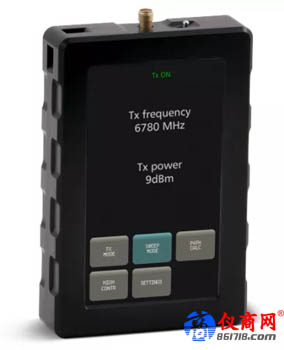

圖2. SG Compact信號發生器

3. Spectrum Manager PC軟件

Spectrum Manager是免費的 PC 軟件，用于后續對測量值的分析，形成報告。導出的數據可以為Excel格式，可由第三方軟件環境使用。可從 PC 端遠程控制頻譜儀?？煽焖侔惭b，設置功能。

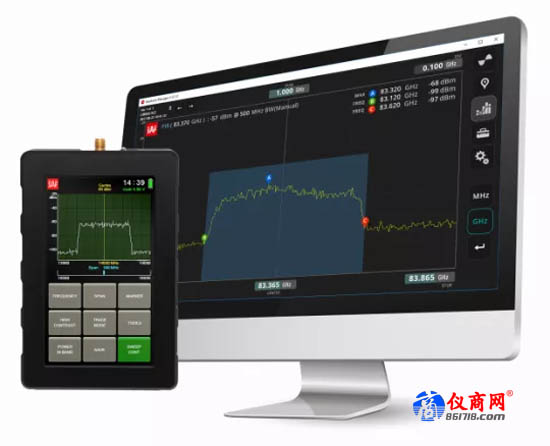

圖3. Spectrum Manager PC軟件
