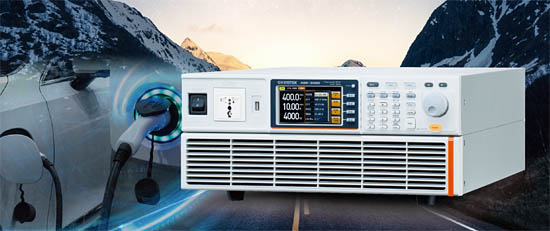

近日，固緯電子GW Instek發布一款新產品：ASR-3000系列電源，這是一款快速任意波，交流、直流二合一電源，在AC和DC輸出端均提供額定功率輸出。

ASR-3000有九種設定輸出波形模式：

1)交流電源輸出模式(AC-INT模式)

2)直流電源輸出模式(DC-INT模式)

3)交流/直流電源輸出模式(AC+DC-INT模式)

4)外部交流信號源模式(AC-EXT模式)

5)外部交流/直流信號源模式(AC+DC-EXT模式)

6)外部交流信號疊加模式(AC-ADD模式)

7)外部交流/直流信號疊加模式(AC+DC-ADD模式)

8)外部交流信號同步模式(AC-SYNC模式)

9)外部交流/直流信號同步模式(AC+DC-SYNC模式)

性能特點：

●額定輸出:AC 0~400Vrms,DC 0~土570V

●輸出頻率高達999.9Hz

●直流輸出(100%額定功率)

●輸出容量: 2000VA/3000VA/4000VA

●測量項目: Vrms, Vavg, Vpeak,Irms, IpkH,lavg, Ipeak, P,S, Q, PF, CF

●電壓電流諧波分析(THDv, THDi)

●輸出開/關的自定義相位角

●遠程補償功能

●OVP, OCP, OPP, OTP交流異常檢測和風扇故障報警

●接口: USB, LAN, RS-232C, GPIB

●序列和模擬功能(最多10組)

●支持任意波形功能和內置Web服務器

為滿足不同電子元器件開發、汽車電氣設備和家用電器測試的需要，ASR-3000系列為用戶提供波形輸出功能，包括1)Sequence mode可以產生波形下降、浪涌、凹陷、變化和其他異常電力條件。2)Arbitrary waveform function可供使用者儲存/加載使用者自定義的波形。3)Simulation mode模擬電源中斷、電壓增加、減少及頻率變動。ASR-3000系列輸出功率時，還可測量Vrms、Vavg、Vpeak、Irms、Iavg、Ipeak、IpkH、P、S、Q、PF、CF、40次電壓諧波和電流諧波。另外，遙感功能保證電壓輸出準確，輸出開/關功能定制的相角可以根據測試要求設置電壓輸出的起始角和終止角。測量過程中提供了可設定的V-Limit、Ipeak -Limit、F-Limit、OVP、OCP和OPP，便于在過程中保護待測物。該系列還集成了OTP、OCP、OPP、風扇故障報警功能和低交流輸入電壓檢測功能。

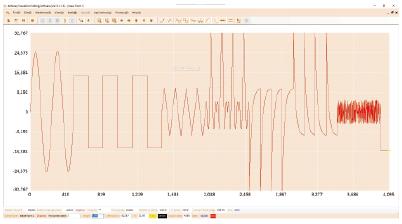

任意波輸出和編輯

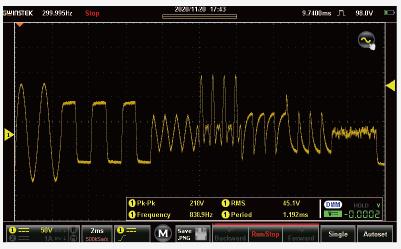

示波器測量波形

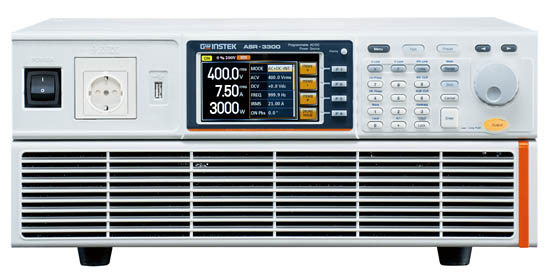

ASR-3000系列前面板提供了通用插座或歐式插座，用戶可以通過插頭進行設置，以節省布線時間。ASR-3000系列支持I/O接口，標配USB、RS-232C、GPIB、LAN和外部I/O。
