羅德與施瓦茨（以下簡稱“R&S”）針對未來應用需求升級R&S FSWP相位噪聲分析儀。全新R&S FSWP-B56G選件將頻率范圍擴展至56 GHz，通過支持外接高端信號源作為本振，該設備兼具易用型信號源分析儀與高端相位噪聲測試儀的雙重優勢。為滿足放大器附加相位噪聲和殘余相位噪聲的測量需求，R&S還將內置信號源頻率范圍提升至54 GHz。此外，該設備新增了簡便創新的噪聲系數測量功能。

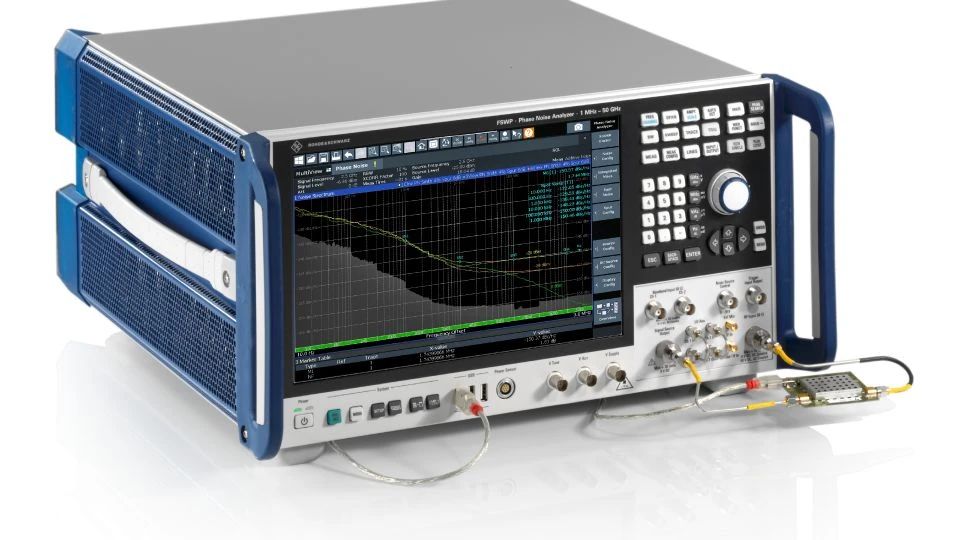

圖：全新升級的R&S FSWP相位噪聲分析儀和VCO測試儀現已實現高達56GHz的信號源與器件分析能力，并支持外接本振功能。

R&S對其相位噪聲分析儀產品FSWP進行重大性能升級，這款兼具相位噪聲分析與壓控振蕩器測試功能的儀器現已成為雷達應用、以及各類振蕩器（包括合成器、恒溫晶振、介質振蕩器和壓控振蕩器）研發制造的理想測試解決方案。最新推出的R&S FSWP-B56G選件將絕對相位噪聲測量頻率上限從50 GHz擴展至56 GHz，無需外接變頻器即可一鍵完成測量。該頻段可滿足衛星通信需求，并能對IEEE 802.3dj超高速局域網或CEI-224G通用電氣I/O接口等高速數字應用中的時鐘抖動進行精確測量。

外接高端信號源助力相位噪聲測量速度提升

最新升級的R&S FSWP相位噪聲分析儀現可支持將外接信號源作為本振，實現最高56 GHz的絕對相位噪聲測量。采用高端信號源能顯著提升測量效率，在測量待測設備（如另一臺高端振蕩器）的相位噪聲時，僅需少量互相關運算即可完成。根據信號源品質差異，測量速度最高可比使用內置源提升1000倍。該分析儀提供調諧輸出功能，可將作為本振的外接信號源頻率鎖定至待測設備頻率。在此模式下，用戶可選擇使用一臺或兩臺外接振蕩器，充分發揮互相關測量技術的優勢；亦可通過雙待測源比對法（雙DUT法）進行測量，并通過3 dB修正獲得最終結果。

實現高達56 GHz的附加及殘余相位噪聲測量

配備R&S FSWP-B56G選件后，該儀器還可用于對放大器等器件進行頻率偏移40 MHz、高達56 GHz的附加和殘余相位噪聲測量。該應用場景下內置源頻率范圍現已擴展至50 GHz（選用R&S FSWP-B56G選件可達54 GHz），結合外部源最高可測量56 GHz信號。

此外，R&S FSWP還具備創新的"噪聲系數標記"功能。用戶僅需將待測放大器連接在信號源輸出端與R&S FSWP輸入端之間，即可輕松完成放大器噪聲系數測量。這項基于相位解調技術的小信號噪聲系數測量新方法，其原理與相位噪聲測量完全相同。得益于R&S FSWP兼具信號分析儀與頻譜分析儀雙重功能，該設備既能通過頻譜分析模式基于校準ENR的噪聲源，采用Y因子法測量噪聲系數，又可在相位噪聲測試模式下通過解調技術實現新型噪聲系數測量。

全新升級的R&S FSWP相位噪聲分析儀及VCO測試儀將于2025年7月正式上市。
