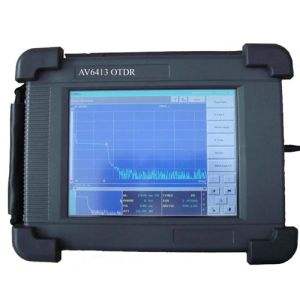

光時域反射儀（OTDR，Optical Time Domain Reflectometer）是一種用于光纖通信系統中測量光纖傳輸鏈路損耗和反射特性的設備。以下是關于OTDR的原理、使用方法以及應用范圍的詳細介紹：

原理：

1. 脈沖光發送： OTDR發送脈沖光信號入射光纖，并計時觀察信號在光纖中的傳輸情況。

2. 反射信號采集： 光脈沖信號在光纖中傳輸時，會在光纖末端、連接頭或故障點等處發生部分反射。

3. 信號反射及散射檢測： OTDR檢測和記錄由光纖中的反射信號和散射信號導致的回波，根據回波的時間、強度等信息分析光纖鏈路的損耗情況和反射特性。

4. 分析和顯示： 通過分析返回的信號，OTDR可以生成光纖鏈路的反射特性圖、損耗圖等，幫助識別故障、確定光纖長度和評估信號強度等參數。

使用方法：

1. 連接設置：

   • 將OTDR連接到待測試光纖的接頭，設置光源參數和測試范圍。

2. 測試開始：

   • 發送光脈沖信號，開始對光纖進行測試，記錄光纖內部的反射和散射信號。

3. 數據采集：

   • OTDR將采集到的數據進行處理，包括波形顯示、反射損耗計算等。

4. 故障定位：

   • 通過分析數據找到異常反射信號和損耗點，確定光纖中的連接問題、斷裂位置等。

5. 數據解釋：

   • 通過分析光纖鏈路的測試數據，理解光纖傳輸中的損耗、反射情況，評估光纖連接質量。

應用范圍：

1. 光纖通信網絡： 用于檢測光纖通信系統中的損耗、連接質量和故障，維護和優化光纖網絡性能。

2. 電力通信系統： 用于監測電力線路、電力通信系統中的光纖傳輸狀況，保障通信穩定性。

3. 鐵路和地鐵通信系統： 用于鐵路、地鐵等交通領域的光纖通信線路檢測和故障定位。

4. 軍事通信： 在軍事通信系統中用于光纖鏈路的檢測和維護，確保通信安全和可靠性。

光時域反射儀是光纖通信領域中一種重要的測試設備，通過對光纖鏈路的檢測和分析，幫助維護人員解決光纖傳輸中的問題，保障通信系統的正常運行。
