邏輯分析儀（Logic Analyzer）是一種電子測試儀器，用于監視和分析數字電路中的信號。它可以捕獲和顯示多個信號線上的數字信號，并幫助工程師和技術人員分析和診斷數字系統的運行狀態，包括觸發條件、時序關系、數據沖突等，從而幫助設計、調試和驗證數字電路的工作。

邏輯分析儀的功能和特點：

1. 信號捕獲和顯示： 邏輯分析儀能夠捕獲多個信號線上的數字信號，將其顯示為波形圖形，幫助用戶觀察信號的變化和時序關系。

2. 觸發功能： 用戶可以設置不同的觸發條件，在特定事件發生時觸發捕獲數據，幫助定位問題并捕獲關鍵信息。

3. 時序分析： 邏輯分析儀可以對信號的時序進行分析，幫助用戶理清信號的傳輸路徑和時間關系，識別時序故障。

4. 協議分析： 一些高級邏輯分析儀支持各種通信協議的解碼和分析，如I2C、SPI、UART等，幫助用戶分析通信過程和識別通信問題。

5. 高通道數量： 邏輯分析儀通?？梢酝瑫r(shí)捕獲多個信號通道的數據，支持對復雜系統的全面分析。

6. 數據存儲與導出： 可以存儲大量的捕獲數據，在分析后將數據導出以便進一步處理和分享。

7. 多種觸發模式： 支持多種觸發模式，如邊沿觸發、脈沖寬度觸發等，滿足不同應用場景的需求。

8. 軟件支持： 邏輯分析儀通常配備專門的軟件，用戶可以通過軟件進行數據分析、波形顯示和配置。

9. 便攜性： 一些小型邏輯分析儀具有較小的體積和重量，方便攜帶和移動使用。

邏輯分析儀在數字電路設計、嵌入式系統開發、通信協議分析等領域有著廣泛的應用，幫助工程師和技術人員快速、準確地定位和解決數字電路中的問題，提高系統開發和調試效率。

邏輯分析儀主要特點

1. 多通道捕獲： 邏輯分析儀通常具有多個輸入通道，可以同時捕獲、顯示和分析多路信號，幫助工程師全面了解系統各個部分的工作狀態。

2. 高速采樣率： 能夠以較高的速率對數字信號進行采樣，即時顯示信號波形，幫助用戶發現瞬態問題和高速信號的異常情況。

3. 豐富的觸發選項： 提供多樣化的觸發選項，包括邊沿觸發、脈沖寬度觸發、狀態觸發等，可根據需要設置觸發條件。

4. 協議分析能力： 支持多種通信協議的解碼和分析，如I2C、SPI、UART等，幫助用戶理解數據通信的過程和發現通信問題。

5. 數據存儲和導出： 具有較大的存儲容量，可以存儲大量捕獲的數據，同時支持?jǐn)?shù)據導出以便進一步分析和共享。

6. 時序分析功能： 能夠?qū)π盘?hào)的時序進行分析，幫助用戶識別和解決時序相關的問題，確保系統的正確功能。

7. 觸發預觸法（Pre-trigger）功能： 允許用戶在觸發事件發生前記錄并保留一定時間的數據，有助于捕獲難以預測的事件。

8. 自動測量功能： 提供各種自動測量功能，如脈沖寬度、頻率等，快速獲取信號特征參數。

9. 軟件支持和更新： 由廠商提供專門的分析軟件，支持直觀的波形顯示和數據分析，同時定期更新軟件功能以滿足不斷變化的需求。

10. 裝備完善： 邏輯分析儀通常具有各種接線和探針，便于用戶連接和使用，同時配備詳細的使用手冊和技術支持，確保用戶能夠充分發揮其功能。

邏輯分析儀分類

邏輯分析儀根據其功能、性能和用途可以分為不同類型。以下是邏輯分析儀的一些常見分類：

根據使用場景分類：

1. 通用邏輯分析儀： 用于一般數字電路的調試和分析，具有多通道捕獲、高速采樣率等特點，適用于廣泛的應用場景。

2. 嵌入式邏輯分析儀： 針對嵌入式系統設計，具有更簡潔的設計、更小的體積和更大的便攜性，適合在實驗室和現場應用。

3. 網絡邏輯分析儀： 可遠程訪問和控制的邏輯分析儀，適合遠程團隊協作和監控分析。

根據技術特點分類：

1. 激光邏輯分析儀： 使用激光技術進行信號捕獲和分析，具有更高的采樣率和更精細的顯示效果。

2. 高速邏輯分析儀： 針對高速數字電路設計，具有更高的采樣率和更精準的時序分析功能。

3. 混合信號邏輯分析儀： 結合了模擬信號和數字信號的分析功能，適用于同時分析模擬和數字信號的系統。

根據通道數量分類：

1. 高通道邏輯分析儀： 擁有多個輸入通道，可以同時捕獲和分析多路信號，適用于復雜系統的分析。

2. 低通道邏輯分析儀： 通道數量較少，適合簡單數字電路的調試和分析。

根據應用領域分類：

1. 通信協議分析儀： 主要用于解碼和分析各種通信協議，如I2C、SPI、CAN等。

2. 嵌入式系統分析儀： 針對嵌入式系統設計，具有特定的功能和軟件支持，便于硬件和軟件的調試。

根據性能和功能分類：

1. 普通型邏輯分析儀： 基本功能齊全，適用于一般數字電路的調試和分析。

2. 高性能型邏輯分析儀： 采樣率高、通道多、功能豐富，適用于對性能要求較高的數字電路設計和分析。

邏輯分析儀在不同的分類下具有各自特定的特點和優勢，用戶根據實際需求和應用場景選擇適合的類型，以最大限度地發揮其功能和效益。

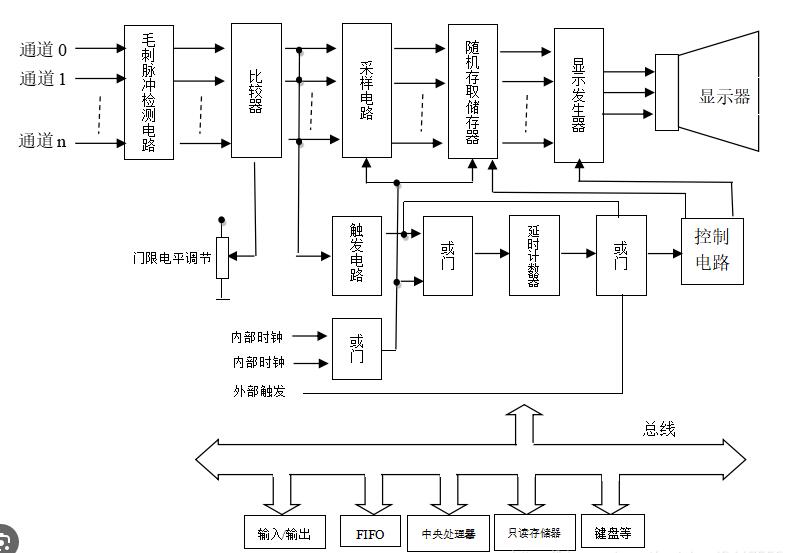

工作原理步驟：

1. 采樣信號： 首先，邏輯分析儀通過其輸入通道連接到待分析的數字電路上。這些輸入通道通常連接到待測電路的信號引腳或信號線上，以捕獲數字信號。

2. 信號采樣與轉換： 邏輯分析儀對輸入信號進行采樣，即定期測量信號電平的狀態。采樣過程中，邏輯分析儀將模擬信號轉換為數字?jǐn)?shù)據，以便后續處理和顯示。

3. 數據存儲和處理： 邏輯分析儀將采集的數字?jǐn)?shù)據存儲在內部緩沖區中，并進行數據處理，如波形顯示、觸發條件檢測等。

4. 波形顯示和分析： 存儲的數字?jǐn)?shù)據被轉換成波形圖形，在邏輯分析儀的屏幕上顯示。這些波形顯示了各個信號通道隨時間變化的狀態，幫助用戶理解信號之間的關系和邏輯行為。

5. 觸發和分析： 邏輯分析儀通常具有觸發功能，用戶可以設置觸發條件，以便在特定事件發生時捕獲波形數據。觸發功能幫助用戶準確捕獲關鍵時刻的波形。

6. 時序分析： 邏輯分析儀能夠分析信號的時序關系，包括信號的延遲、頻率等參數，幫助用戶理解信號傳輸路徑和時序特性。

7. 協議解碼： 高級邏輯分析儀可以解碼和分析各種通信協議，如I2C、SPI、UART等，以便用戶更好地理解通信過程和解決通信問題。

在工作過程中，邏輯分析儀通過高速采樣、數據處理和顯示功能，能夠幫助工程師快速、準確地分析數字電路中的問題，從而加速調試過程、降低故障排除的難度，提高數字系統的設計和調試效率。

邏輯分析儀在數字電路設計、嵌入式系統開發、通信協議分析以及故障診斷等領域有廣泛的應用。以下是邏輯分析儀的一些主要應用范圍：

1. 數字電路設計和調試： 在數字電路設計階段，邏輯分析儀用于驗證電路功能、分析時序關系、檢測潛在問題，幫助設計人員確定和糾正數字邏輯電路中的錯誤。

2. 嵌入式系統開發： 在嵌入式系統開發中，邏輯分析儀可以用于驗證嵌入式軟件和硬件之間的通信、時序需求的滿足以及系統的整體性能。

3. 串行通信協議分析： 邏輯分析儀常用于分析串行通信協議，如I2C、SPI、CAN等，幫助工程師理解數據傳輸過程、診斷通信問題和優化通信性能。

4. 系統調試與驗證： 在整個系統級別的調試中，邏輯分析儀可用于監視系統中多個信號的交互作用，識別潛在的通信問題或時序問題，確保系統的正確操作。

5. 樹莓派和Arduino開發： 在樹莓派和Arduino等開發平臺上，邏輯分析儀可用于分析各種接口如GPIO、I2C、SPI等的通信情況，幫助快速定位問題并進行修復。

6. 自動化測試： 邏輯分析儀可集成到自動化測試系統中，用于驗證設備的電子控制單元（ECU）和其他數字部件的正確功能。

7. 嵌入式系統調試： 對于涉及實時嵌入式系統的開發，邏輯分析儀可以幫助檢測和解決時序問題、干擾問題和通信問題，確保系統穩定可靠。

8. FPGA驗證與調試： 在FPGA（可編程邏輯器件）設計中，邏輯分析儀常被用于驗證信號傳輸、時序約束和狀態機功能，幫助開發人員正確實現設計要求。

總的來說，邏輯分析儀在數字領域的廣泛應用使其成為工程師和技術人員在設計、開發和故障排除過程中不可或缺的工具，能幫助用戶快速準確地定位問題，提高工作效率和產品質量。

示波器和邏輯分析儀有什么區別

示波器（Oscilloscope）和邏輯分析儀（Logic Analyzer）是兩種常見的電子測試儀器，在電子領域中有著不同的應用和功能。它們的主要區別在于以下幾個方面：

1. 測量信號類型：

• 示波器： 主要用于測量和顯示各種電壓信號的波形，包括模擬信號和數字信號。它通常用于觀察信號的幅值、頻率、相位等特征。

• 邏輯分析儀： 專注于捕獲、顯示和分析數字信號，幫助用戶觀察和分析數字電路中的邏輯信號的狀態、時序關系和波形。

2. 波形顯示：

• 示波器： 示波器以連續時間為基礎，可以顯示信號隨時間的變化，可用于觀察波形的形狀、幅度和頻率等連續信號特征。

• 邏輯分析儀： 邏輯分析儀以離散時間為基礎，通過采樣和顯示數字信號的狀態變化，通常用于觀察和分析離散邏輯信號的狀態和時序關系。

3. 應用領域：

• 示波器： 主要用于分析和診斷各種電路中的電壓信號，適用于模擬電路和數字電路的調試、故障排除以及信號分析。

• 邏輯分析儀： 主要用于捕獲、顯示和分析數字電路中的邏輯信號，幫助用戶理解數字信號的時序關系、通信協議分析、嵌入式系統調試等。

4. 輸入通道數量和分辨率：

• 示波器： 典型示波器具有少量的通道（通常2-4個通道），擁有高分辨率和采樣率，適用于深入觀察少數信號源的波形。

• 邏輯分析儀： 典型邏輯分析儀擁有多個通道（通常8個以上），用于同時觀察和分析多個數字信號，適用于復雜數字系統的分析和調試。

5. 觸發功能：

• 示波器： 示波器通常配備各種觸發功能，可以通過設置特定的觸發條件捕獲和顯示波形，幫助用戶準確觀察特定事件。

• 邏輯分析儀： 邏輯分析儀也具有觸發功能，用戶可以設置觸發條件，在特定事件發生時捕獲數字信號的波形數據。

雖然示波器和邏輯分析儀在某些方面有重疊的功能，但它們針對不同類型的信號進行不同的分析和測量，工程師通常根據具體需求和測試對象選擇適合的儀器來完成工作。

在使用邏輯分析儀時，為確保準確性和安全性，以下是一些注意事項和最佳實踐：

1. 選擇適當?shù)倪壿嫹治鰞x：

• 根據需求選擇適合的邏輯分析儀，包括通道數量、采樣率、支持的協議等方面的考慮。

2. 正確連接和設置：

• 確保正確連接邏輯分析儀的信號線到被測設備，避免接線錯誤導致的誤解讀。檢查信號線的接地和信號電平匹配。

3. 設置觸發條件：

• 針對需要分析的信號設置適當?shù)挠|發條件，確保在需要時可觸發并捕獲關鍵的波形數據。

4. 避免信號干擾：

• 避免信號干擾，盡可能在清潔的工作環境中工作，減少外部電磁干擾對信號采集的影響。

5. 限制采樣速率：

• 注意邏輯分析儀的最大采樣率和存儲深度，合理設置采樣速率以適應信號變化和存儲容量。

6. 熟悉軟件操作：

• 熟悉邏輯分析儀所配套的軟件操作，了解如何顯示波形、分析數據、設置觸發條件等功能，以充分利用其功能。

7. 小心處理設備和信號線：

• 小心處理邏輯分析儀和相關信號線，避免物理?yè)p壞或連接不良導致測試失效。

8. 定期校準和維護：

• 根據廠商建議定期對邏輯分析儀進行校準和維護，確保測量結果的準確性和穩定性。

9. 注意安全問題：

• 當邏輯分析儀與高壓設備或高頻信號接觸時，確保符合安全操作規范，以避免損壞儀器或?qū)θ藛T造成危險。

10. 記錄和分析數據：

• 在采集數據后，及時記錄和分析數據，以便后續診斷和解決問題。

通過遵循這些注意事項，使用邏輯分析儀時可以提高工作效率，確保結果的準確性，并保證設備和人員的安全。如有任何疑問或問題，應及時咨詢相關專業人士。
