網絡測試儀是一種用于測試和診斷網絡連線的工具，其工作原理和組成部分旨在幫助用戶檢測網絡線路的連接狀態和性能。以下是關于網絡測試儀的工作原理和組成部分的詳細介紹：
網絡測試儀的工作原理：
網絡測試儀的工作原理包括發送電信號或數字信號到被測試的網絡線纜，并通過檢測接收到的信號來判斷線纜的連通性和電氣特性。一般步驟如下：
-
電信號發送：測試儀發送電信號或數字信號通過被測試的網絡線纜。
-
信號接收：測試儀的另一端接收發送的信號，然后分析信號，檢查數據傳輸過程中是否有損壞或丟失。
-
檢查連通性：分析接收到的信號，判斷網絡線纜是否連通，并提示用戶有關連接狀態的信息，如線路正常、線路斷開、線路短路等。

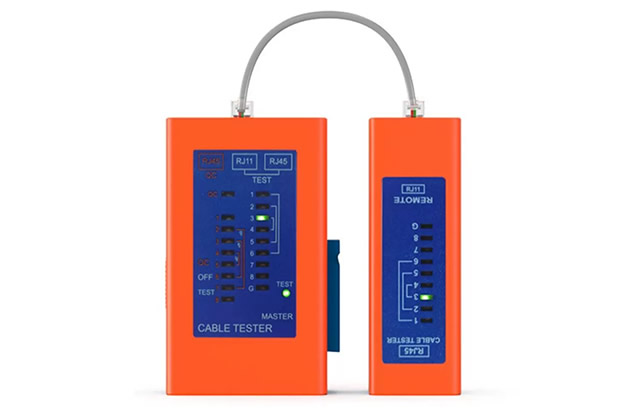

網線測試儀的組成部分：
-
主機（主控制單元）：通常是網絡測試儀的主要控制單元，包含顯示屏、操作按鈕和測試結果的顯示。用戶通過主機進行測試配置和結果查看。
-
遠端單元：有些網絡測試儀配備遠端單元，可連接到被測試線纜的另一端，用于發送和接收信號，檢測網絡線路的情況。
-
顯示屏：用于顯示測試結果、連接狀態和其他相關信息，用戶可以通過顯示屏直觀地查看測試結果。
-
按鍵/按鈕：用于控制測試儀的操作，如啟動測試、切換測試模式、保存結果等。
-
指示燈：用于指示網絡連接狀態、信號傳輸情況或可能的故障信息，方便用戶快速判斷問題。
-
電源接口：用于連接電源，為測試儀提供電源供應。
-
網絡端口：一些高級網絡測試儀可能具有網絡端口，用于進行更復雜的網絡性能測試、數據傳輸測試或連接到網絡進行遠程管理。
-
電池/充電器：對于便攜式測試儀，可能配備電池或充電器，以確保測試儀在沒有外部電源插頭的情況下也可正常工作。
其他部件（取決于型號和功能）：
-
口袋媒體測試儀（Pocket Media Tester）：小型便攜式測試儀，適用于快速測試網絡和媒體連接的性能。
-
校準配件：用于確保網絡測試儀的準確性和可靠性，例如連接器、適配器等。
網絡測試儀的組成部分可以根據不同的型號和功能而有所差異，但通常都包括主機、遠端單元、顯示屏、操作按鈕和指示燈等關鍵元件，以提供全面的網絡連線測試和診斷功能。
