測繪儀器是工程設計師用來采集工程建設方面數據的工具的總稱，任何正規的工程建設都需要事先進行規劃設計，再繪出設計圖紙，這就需要工程師進行多種數據的采集和處理，因此，工程師會用到各種復雜或簡單的測繪儀器。測繪儀器有經緯儀、水準儀、平板儀、全站儀等多種，不同的種類價格也不同。因?yàn)闇y繪儀器工作需要高精度，因此校準十分重要，校準周期的確定也需要重點考慮。下面一起來了解一下測繪儀器的相關知識吧！

測繪儀器價格及種類有哪些

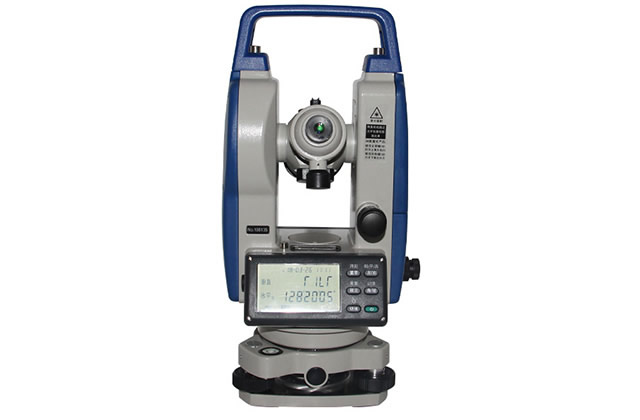

1、經緯儀

它是一種用來測量角度的測繪儀器，一般用它來測量水平角和豎直角，根據其結構和工作原理的不同可以分為光學經緯儀、游標經緯儀和電子經緯儀三大類，其中光學經緯儀和電子經緯儀的價格偏高，這一因?yàn)樗鼈儨y量時獲取數據的時間較短，使用起來較方便，它們的價格一般在2500-3500元之間。

2、水準儀

這是一種專門用來測量兩點間高差的儀器，根據其構造不同可以分為 定鏡 水準儀、轉鏡水準儀、微傾水準儀和自動安平水準儀幾個類型。同樣水準儀也會因其品種、型號、品牌等因素的不同而價格相差甚遠，便宜的只有幾十元，貴的達幾千元不等。

3、平板儀

主要用來測繪大比例尺地形圖的一種儀器，它包括小、中、大三種規格的，價格從幾百元到幾千元不等。

4、全站儀

全站儀，即全站型電子測距儀，因其一次安置儀器就可完成該測站上全部測量工作，所以稱之為全站儀。全站儀之以自動記錄和顯示讀數代替人工光學測微讀數，使測角操作簡單化，且可避免讀數誤差的產生。全站儀的價格比較高昂，平均在八千元左右，好的要達到上萬元。

5、其它

電磁波測距儀、陀螺經緯儀、立體坐標測量儀、垂準儀、標線儀等等。

注：價格僅供參考，測繪儀器的種類有很多，它們的價格會因其種類、型號、規格、品牌的不同而不同，一般進口品牌的測繪儀器的價格會比較高。

什么是測繪儀器校準

測繪儀器校準是指在規定條件下，為確定測量儀器或測量系統所指示的量值或?qū)嵨锪烤呋騾⒖嘉镔|(zhì)所代表的量值，與對應的由標準所復現的量值之間的關系的操作，是使用標準物質對儀器的讀數進行校準。

校準時是按照相關的校準方法用標準物質測試儀器，檢查儀器的指示值與儀器的標定值之間的差異是否在允差范圍內，用以判定儀器的測試狀態是否符合測試要求。在范圍內說明狀態正常，反之說明不正常，需對其進行校準直至正常狀態。

測繪儀器設備的測試數據結果是最重要的產品驗證依據，如果不校準，無法確定測試數據的準確性，如果數據不準，設備就沒了實際的意義。

測繪儀器校準周期

校準周期，也就是確認間隔，它是衡量計量工作質量的關鍵環節，關系到在用測量儀器的合格率。只有嚴格執行校準周期，才能保證科研生產等各項活動的順利進行。為保證量值準確可靠，必須科學的確定校準周期。

隨著時間的推移，測量儀器的校準周期是否合理，取決于校準合格率，也取決于儀器的歷史校準記錄，可將其作為最基本的依據。但隨著時間的變化或是操作環境的變化，或者是測量儀器使用方式和條件的變化，可能導致儀器失準。 因此，當測量儀器的一個校準周期到達時，就該立即校準。另外，在有效校準期內，也應不定期抽查儀器偏離的狀態。根據上述信息對校準周期做適當調整，適當延長或縮短校準周期。

確定校準周期必須遵循兩條對立的基本原則：一是在這個周期內測量儀器超出允許誤差的風險盡可能??； 二是經濟合理，使校準費用盡可能少。為了尋求上述風險和費用兩者平衡的最佳值，必須使用科學的方法，積累大量的實驗數據，經分析研究后確定。

校準周期的確定需要各種專業知識，考慮多種因素。若超過一個周期，可能引起質量特性的惡化，那是由于機械磨損、灰塵、性能和測繪頻次等所致。對這些因素變化的敏感性取決于測繪儀器的類型。質量好的，可能受的影響小一些;質量不好的，可能受的影響大一些。因此，應根據實際情況，確定每種測量儀器的校準周期。

確定測繪儀器校準周期的依據

1、使用的頻繁程度

使用頻繁的測量儀器， 容易使其計量性能降低， 故可以縮短校準周期來解決。當然，提高測量儀器所用的原材料性質、 制造工藝和使用壽命也是重要的手段。

2、測量準確度的要求

要求測繪儀器準確度高的單位， 可適當縮短校準周期。各個單位要根據自己的實際情況決定， 需要什么準確度等級，就選擇什么等級。該高就高，該低就低，不盲目追求高準確度，以免造成不必要的損失；但精度過低， 滿足不了使用要求，給工作帶來損失，也是不可取的。

3、使用單位的維護保養能力

如果單位的維護保養比較好，則適當縮短校準周期；反之，則長一些。

4、測量儀器的性能

特別是長期穩定性和可靠性的水平。即使同類型的測量儀器，穩定性、可靠性差的，校準周期應短一些。

5、特殊要求

對產品質量關系較大的，以及有特殊要求的測量儀器，其校準周期則相對短一些；反之， 則長一些。
