SDM4000A
2024年1月10日
鼎陽科技發布
SDM4000A系列
高速六位半萬用表
其擁有
2,200,000的計數值
50k rdgs/s的讀數速率
20 μs的最小采樣間隔
涵蓋了11種測量項
并搭載觸摸屏及全新UI
提升測量效率
助力產線自動化

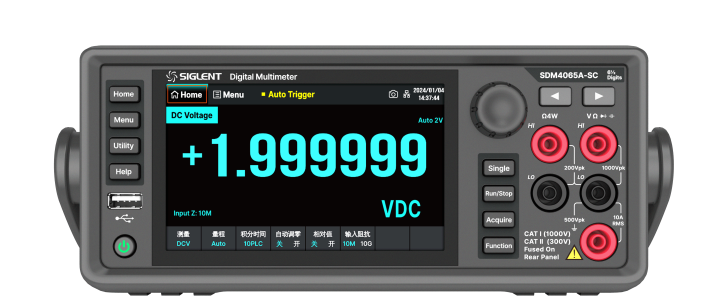

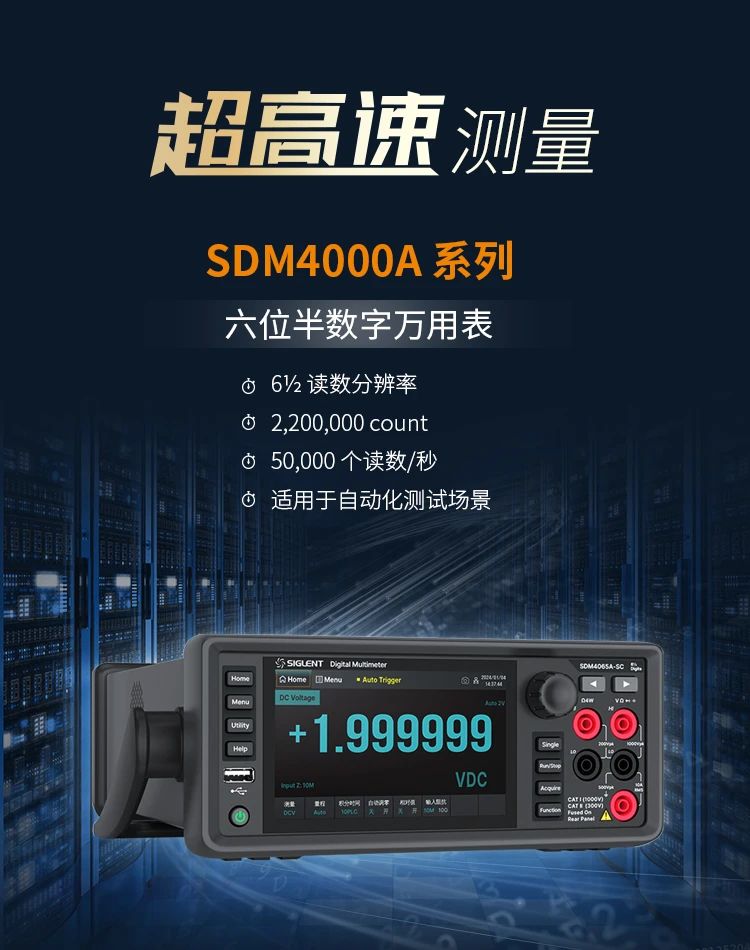

真正的六位半萬用表
SDM4000A系列數字萬用表
擁有6? 位讀數分辨率
（2,200,000 count）
滿量程可顯示 ±0000000 ~ 2,199,999
卓越性能使小電流的變化
到大電壓的波動
盡在掌控之中
高速&高精度測量
最高可實現50000讀數/秒
最小采樣間隔20 μs
最大單次可采集2M點
同時支持讀數時間戳功能

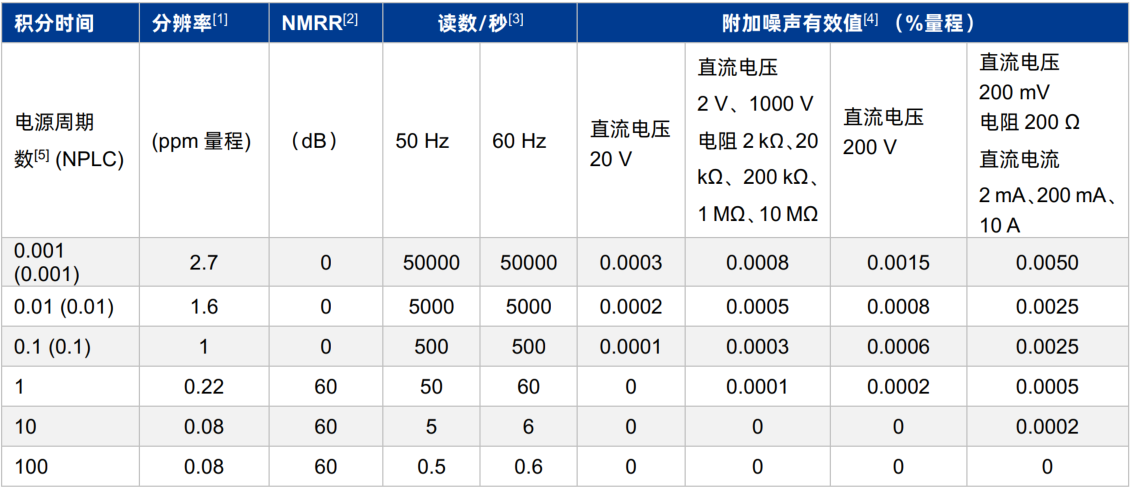

在采樣間隔方面
支持最大100 PLC
最小0.001 PLC的精細設置
使其在高速數據采集和
微小變化監測方面具有卓越的性能
適用于各種需要精確測量的應用場景
三種采樣方式
◆持續采樣模式
萬用表以恒定的速率連續不斷地進行采樣和測量，用戶可實時監測變化

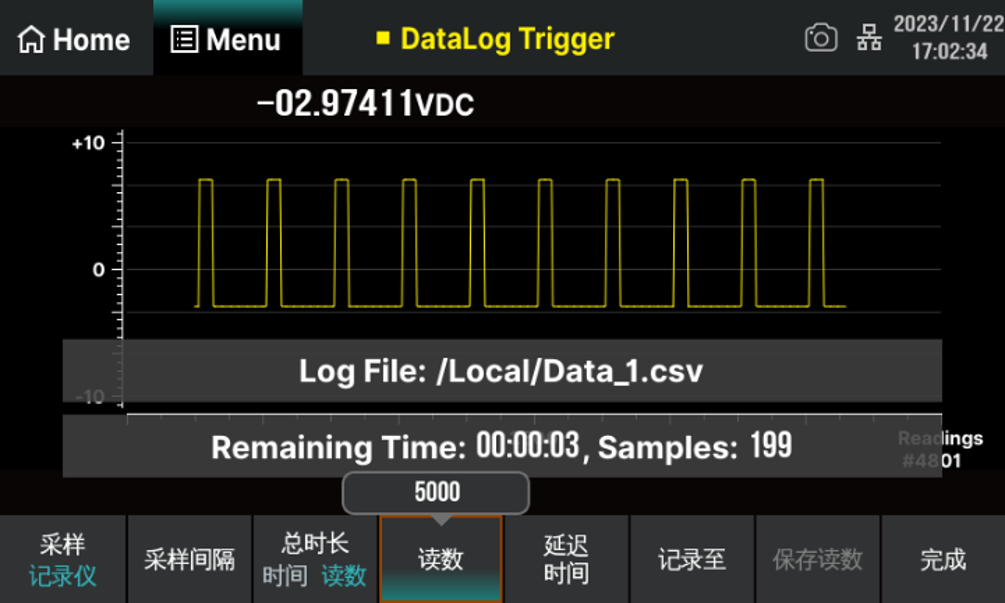

◆記錄儀
最大可記錄100小時的數據，適用于需要長時間記錄讀數的應用場景

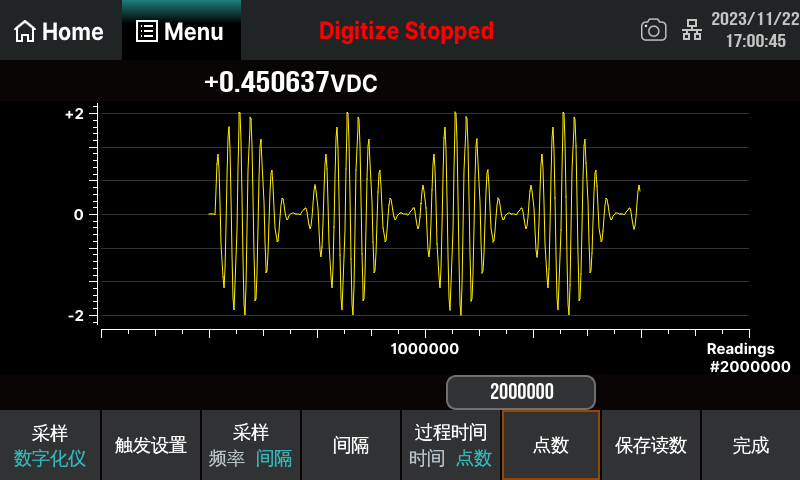

◆數字化儀
在低頻高精度采樣領域，數字化儀的性能表現要優于示波器和頻譜儀。極其適用于高精度數字采樣、音頻信號數字化等應用場景

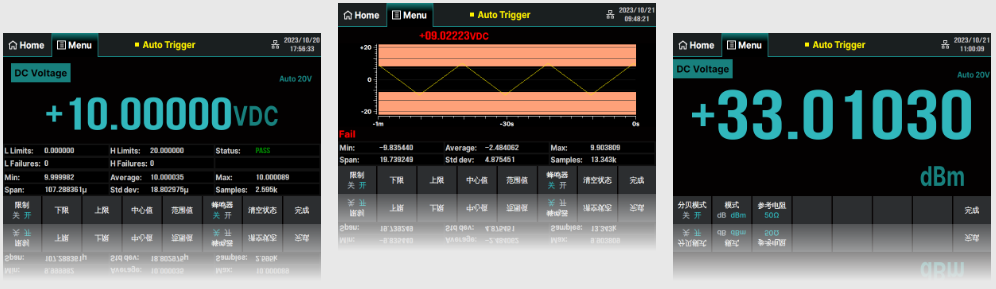

強大的數學運算
SDM4000A支持五種運算
統計、限值、dBm、dB、相對運算
能快速統計各種測量數據
還能根據預設的上下限值
進行通過/失敗測試
此外，其支持將電壓單位轉換為功率單位
能以dB為單位展示測量值與參考值的相對關系
通過相對運算
可精確地找出實際測量值與預期值間的差異

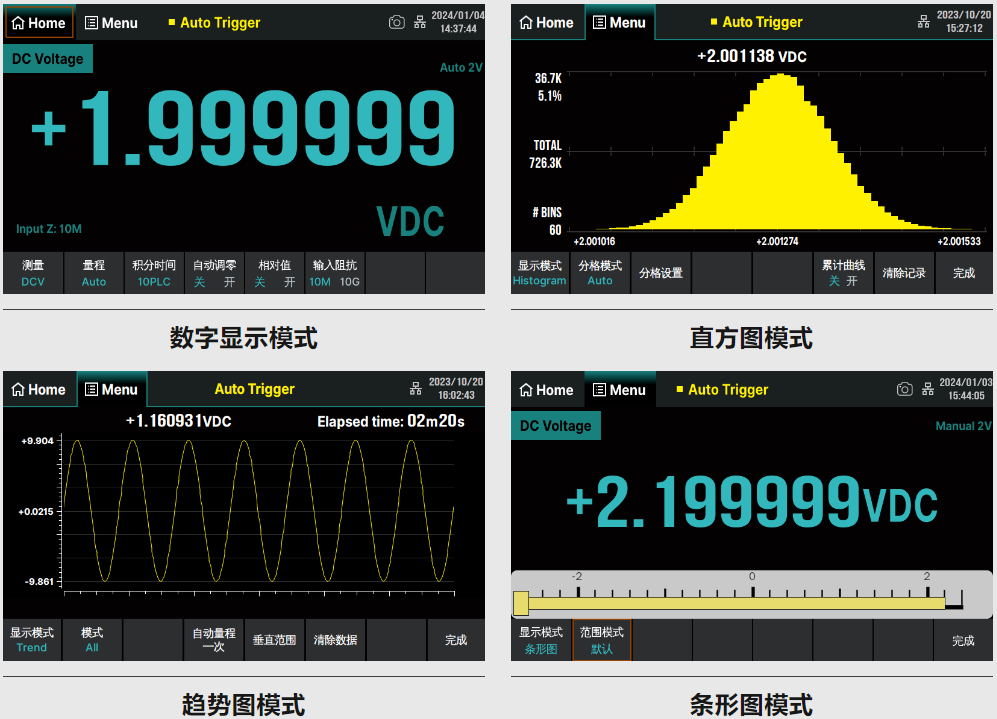

四種顯示模式
SDM4000A支持四種顯示模式
數字顯示、直方圖、趨勢圖、條形圖
數字顯示模式可對測量結果一目了然
直方圖可快速識別數據分布特性
趨勢圖可清晰觀察數據的變化規律
條形圖可快速分析出不同條件下的變化和規律
高效滿足用戶的視覺需求和數據分析習慣
深入洞察數據

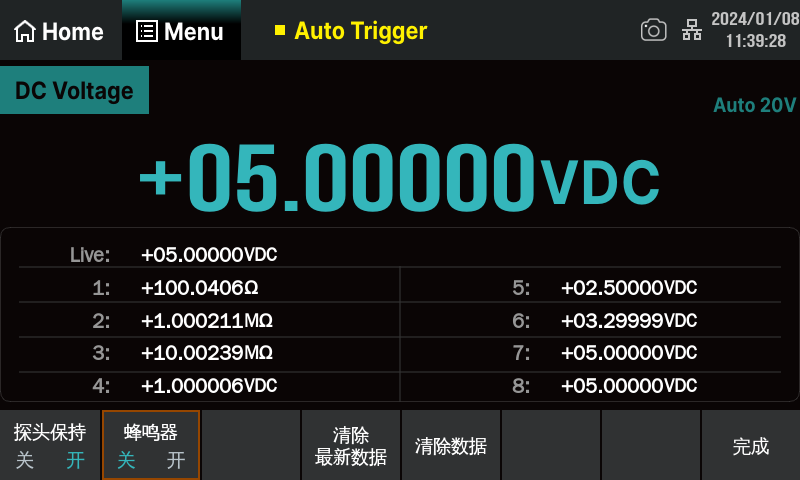

探頭保持
當萬用表完成穩定讀數后
蜂鳴器會發出聲響
同時將測量值呈現在顯示屏上
屏上可保留最新的八個測量結果
此外，可隨時查看歷史測量數據
對設備性能或參數變化進行深入分析
也可一鍵清除已顯示的數據

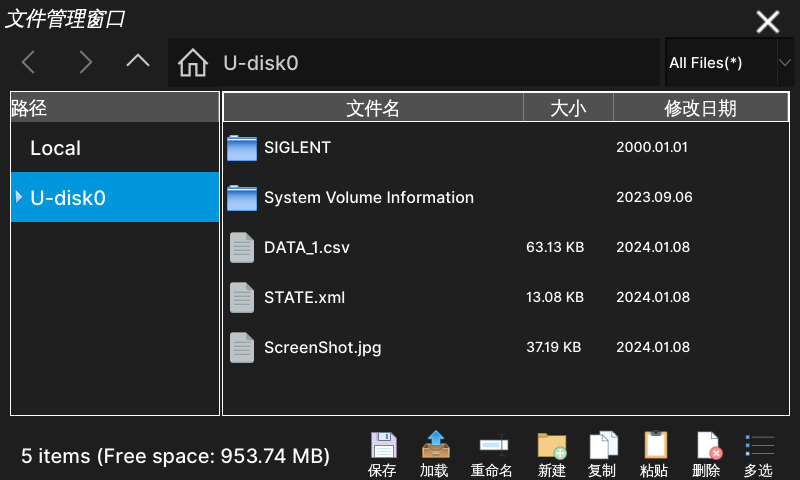

出色的存儲與調用
出色的存儲與調用能力
可使用戶輕松管理儀器參數文件
其支持在內部存儲區和外部USB存儲設備上
進行存儲和恢復設置
內部存儲空間高達2M點
內存容量大至2Gb Nand Flash
可保存大量測量數據
支持csv、xml文件格式保存
支持用戶進行重命名、刪除等多種操作
進一步提高了數據管理的效率和便捷性

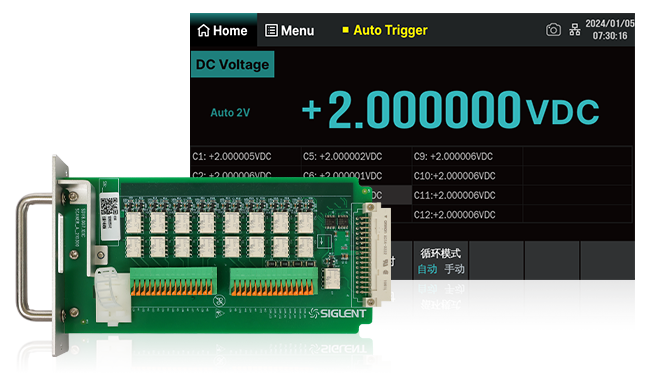

多功能掃描卡
SDM4065A-SC搭載的多功能掃描卡
可以擴展萬用表功能
快速準確地測量各種電路參數
SC1016具有16個通道測量接口
包含12個多功能通道+ 4個電流通道
可以在多個測試點或器件上同時測量多個電路參數
并可通過上位機實現對設備和掃描卡控制
遠程控制及編程
內置USB Host、USB Device
LAN標準通信接口
可選配USB-GPIB模塊
支持標準SCPI遠程控制命令、上位機軟件
兼容最新主流萬用表命令集

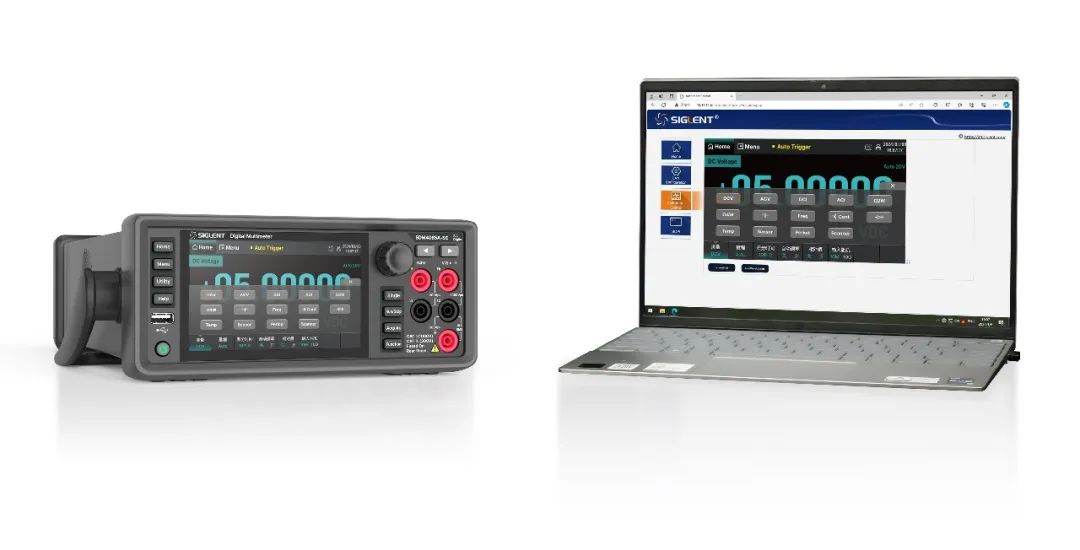

內嵌的Web Server
可直接通過網頁遠程控制萬用表
實現遠程編程和通信需求
SDM4000A高速六位半萬用表
在速度、準確度和穩定度之間實現了完美平衡
無論在自動化控制系統測試、電力工程
電子制造與維修、通信與網絡
還是科研與教育等領域
SDM4000A都致力于為
工程師提供全新的測量體驗
實現更精確高效的測試
