2023年9月26日，鼎陽科技發布兩款高分辨率示波器，分別是SDS3000X HD以及新款SDS1000X HD。一直以來，鼎陽科技的12-bit高分辨率示波器憑借其4096級量化等級，波形還原更真實、波形測量更精準的優點而廣受好評，此次兩款產品的發布，進一步加強了鼎陽科技高帶寬高分辨率示波器在業界的領先地位，為工程師提供了從70MHz到4GHz帶寬的12-bit示波器可選項。

12-bit ADC——波形細節清晰可見

SDS3000X HD/SDS1000X HD系列示波器全系采用12-bit高分辨率ADC，量化等級高達4096級，高分辨率模式下（ERES）可將分辨率提升至16-bit，配合垂直&水平放大功能，助力用戶更完整清晰地觀測到波形的細節。比如在LLC半橋式變換電路分析時，需要通過波形觀察上管和下管的驅動信號之間存在的死區時間，12-bit示波器還原后的波形細節遠比8-bit示波器清晰。

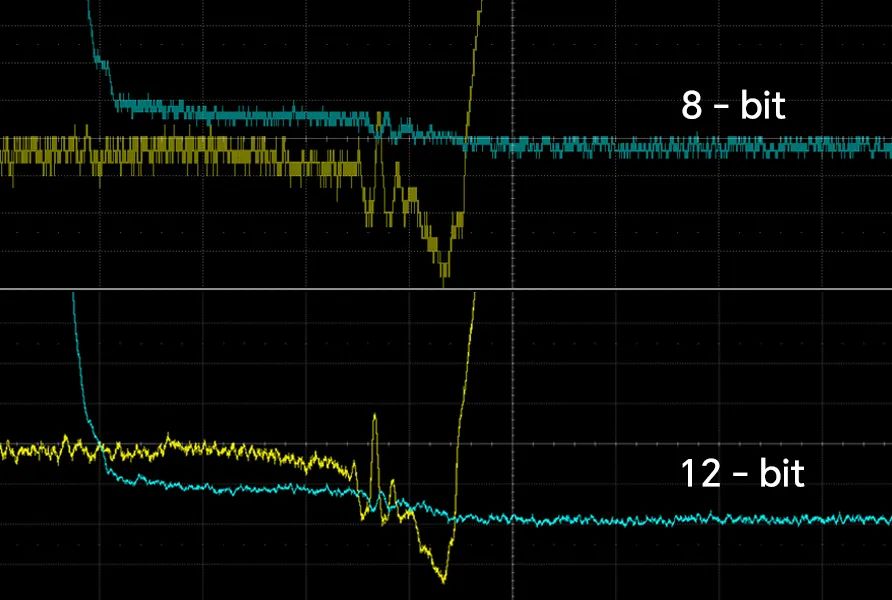

LLC半橋式變換電路分析中

需觀察上下管驅動信號之間的死區時間

12-bit示波器更能清楚展示死區時間的波形細節

ENOB——真實有效的ADC位數

當高速ADC進行數據采集時，由于噪聲和失真的影響，實際ADC的信噪失真比達不到其標稱位數應達到的理想性能。一般情況下，示波器帶寬越高，其內部噪聲就越高。因為高頻噪聲會進入高帶寬示波器內。由于ADC僅為示波器系統的一部分，不能獨立使用，因此整個示波器系統的ENOB指標會更有意義。SDS1000X HD的ENOB高達8.4-bit，而SDS3000X HD高達8.3～8.6-bit，時間誤差、頻率雜散都比較小，同時寬帶噪聲也比較低，能夠有效保證測量的精準度。

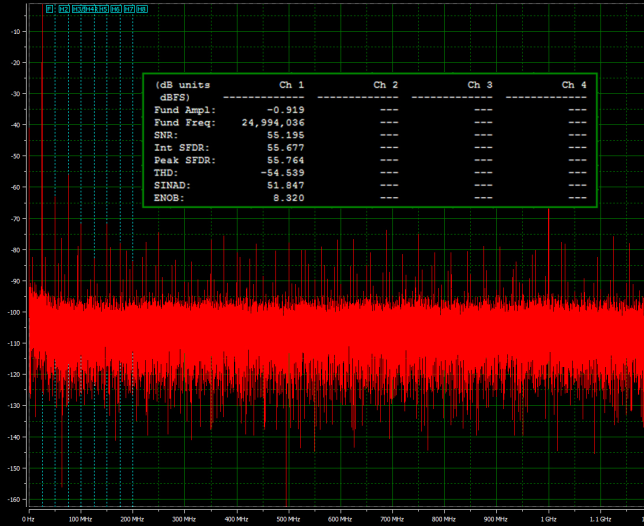

1GHz帶寬下

SDS3000X HD ENOB高達8.3-bit

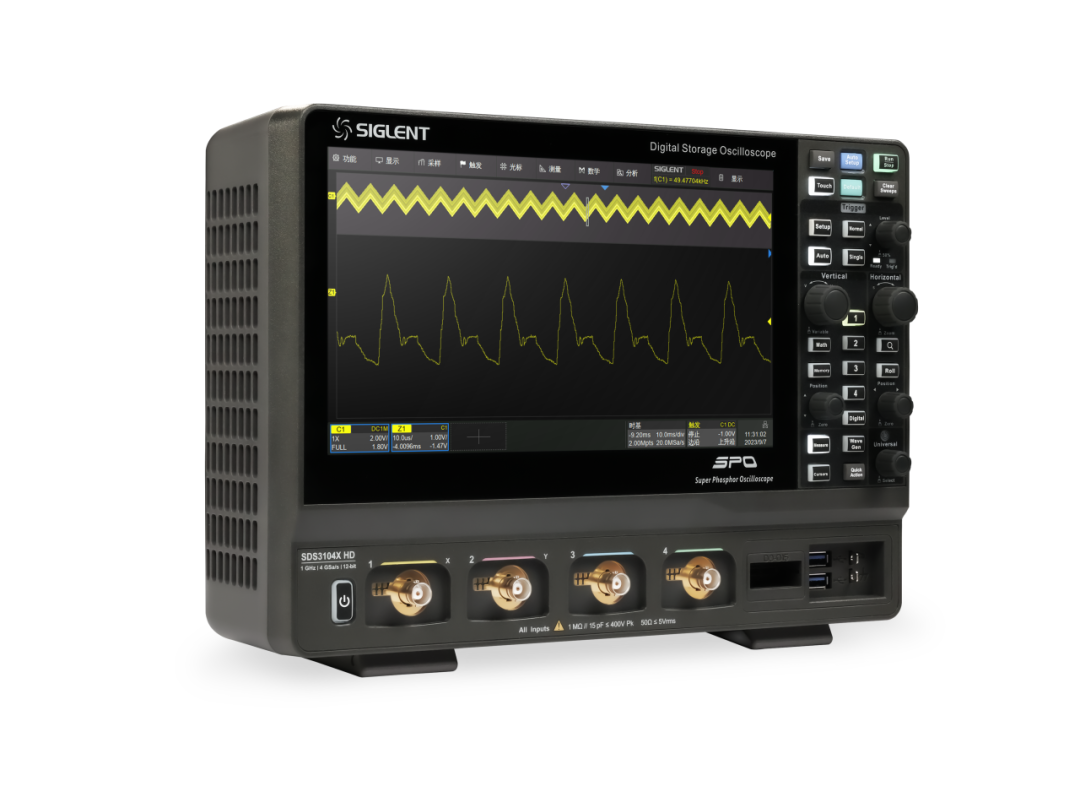

SDS3000X HD新品上線

SDS3000X HD最高帶寬為1GHz，分辨率為12-bit，高分辨率模式下可達16-bit，波形細節清晰可見，能夠觀測到微小波形變化；采樣率為4GSa/s，存儲深度為400Mpts/ch，即使長時間捕獲波形，依然不會出現波形失真；Sequence模式下能夠實現每秒采集89萬個波形，能夠在短時間內依據大量波形得出可靠的統計結果，幫助用戶快速查找罕見的異常信號，SDS3000X HD不僅支持搜索導航、頻率計、萬用表、歷史模式、區域觸發等基本功能，還支持電源分析、波特圖、模板測試、混合信號分析等重要功能，能廣泛應用在第三代半導體，高精度電源等測試領域。

豐富的觸發功能

SDS3000X HD系列示波器提供豐富的觸發類型，含邊沿、間隔、超時、視頻、串行總線、區域觸發等，其中，區域觸發不同于傳統觸發，它可應用于參數特征尚不明確的偶發信號，僅需使用鼠標或者觸摸創建并定義區域即可完成信號的捕捉。總線觸發支持 I2C、SPI、CAN、CAN FD、FlexRay、I2S、 MIL-STD-1553B、SENT等多種總線，提供嵌入式、汽車、計算機等串行總線的測試解決方案。

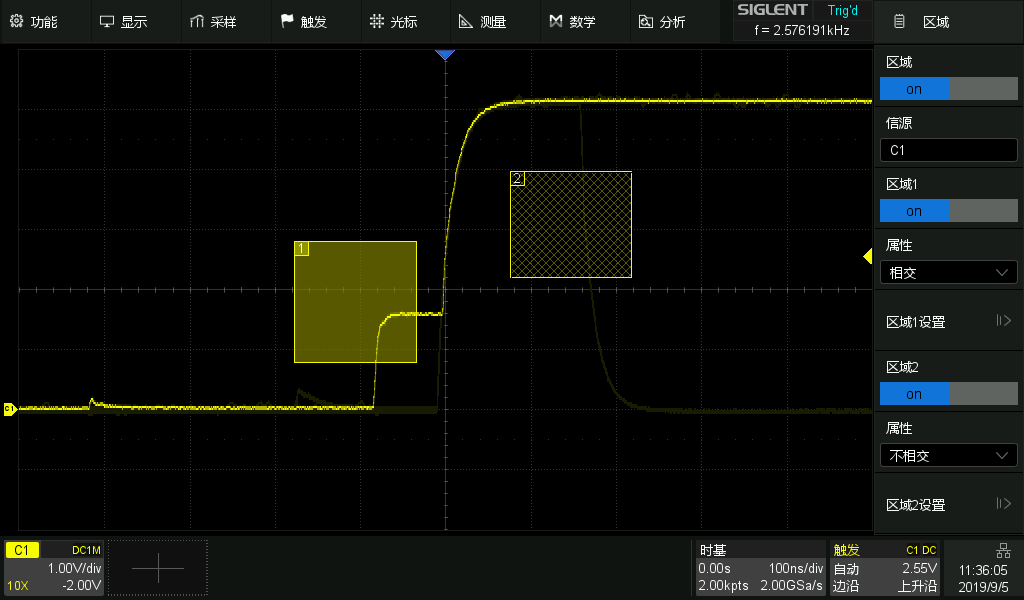

區域觸發輕松捕捉感興趣信號

電源分析

SDS3000X HD可選配電源分析功能，再搭配鼎陽的電壓探頭（如DPB5000系列）、電流探頭（CP6000系列），可以快速、準確地分析電源質量、電流諧波、浪涌電流、瞬變響應、MSO管安全作業區(SOA)等12項參數，如通過將開關損耗降至最低提高電源效率、通過統計功率器件在所有工況下瞬時參數超出安全工作區的概率評估器件工作穩定性、通過對輸入電流進行諧波分析，觀察是否存在異常諧波影響電能質量等等，可以大幅提高電源開發人員的工作效率。

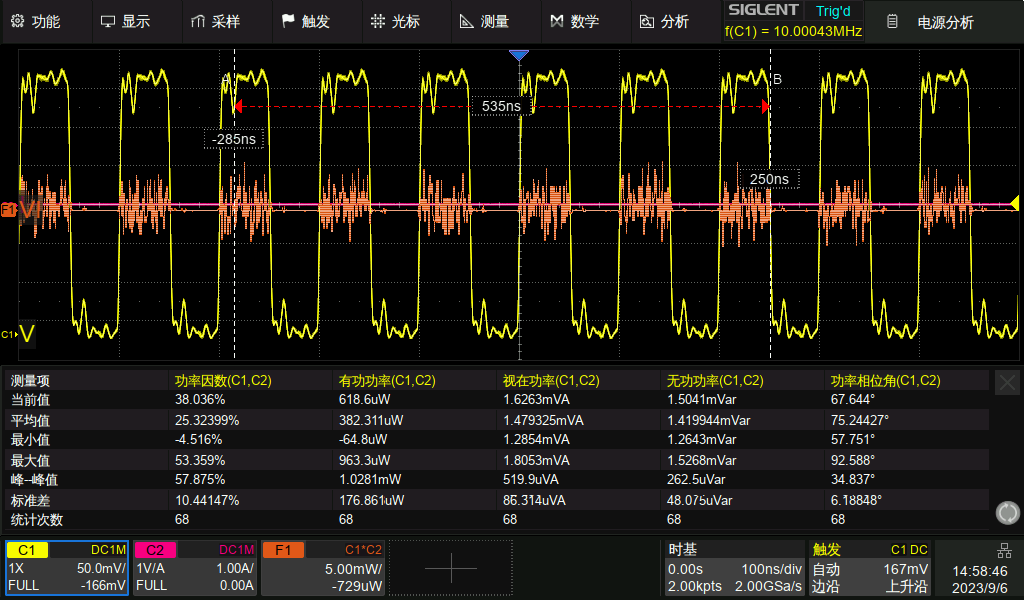

電源分析快速得到電源參數

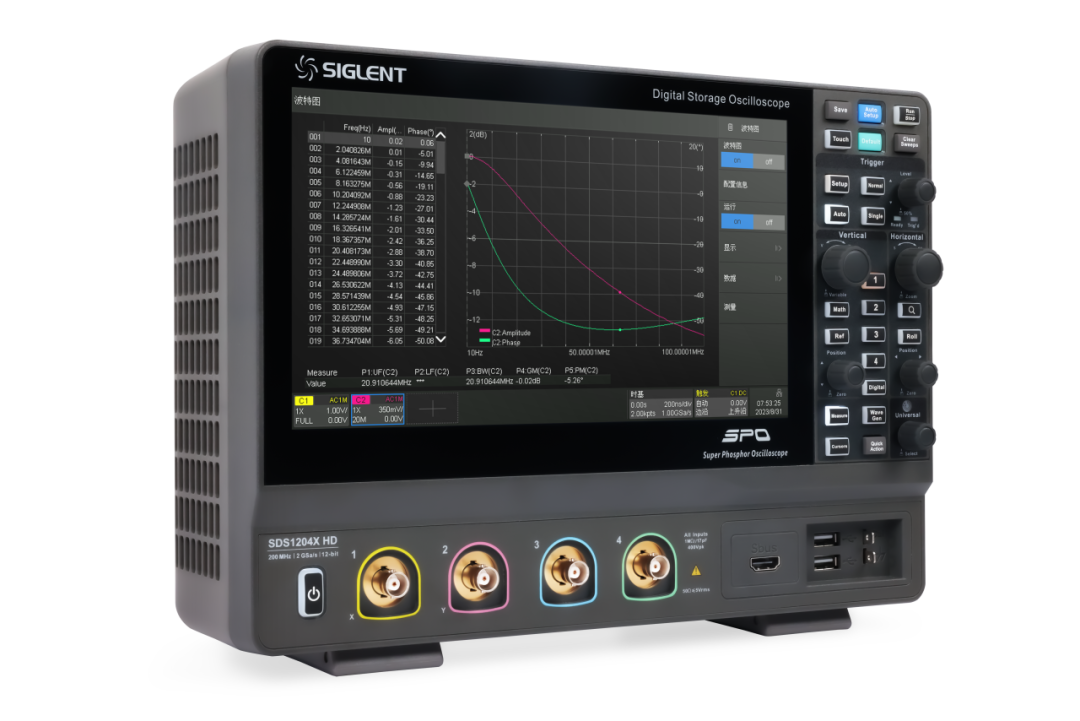

SDS1000X HD升級來襲

2023年9月26日，為進一步滿足廣大用戶的需求與期待，鼎陽科技將SDS1000X HD進行了軟件與硬件上的升級，作為一款深受電子愛好者、教育客戶以及工程師喜愛的高分辨率示波器，SDS1000X HD在保持高性價比與具有諸多基本功能的基礎上，諸多指標有一定程度上的提升：采樣率將由1GSa/s提升至2GSa/s，波形還原更真實，參數測量更精準；Sequence模式下，波形捕獲率最高由400,000wfm/s提升至500,000wfm/s，觸發事件的間隔由2.5μs提升至2μs，異常事件捕獲概率更高，除此之外，還有部分功能也進行了升級。

串行總線觸發和解碼更豐富

新款SDS1000X HD在保持標配IIC、SPI、UART、CAN、LIN的基礎上，還新增標配FlexRay（僅解碼）與CAN FD（僅解碼）。FlexRay是一種用于汽車的高速的、可確定性的，具備故障容錯能力的總線技術，它將事件觸發和時間觸發兩種方式相結合，具有高效的網絡利用率和系統靈活性特點，而CAN FD協議作為一個新興的車載網絡技術具備低成本、高可靠性、高傳輸速率等優點，廣泛應用于動力、底盤、安全系統等。

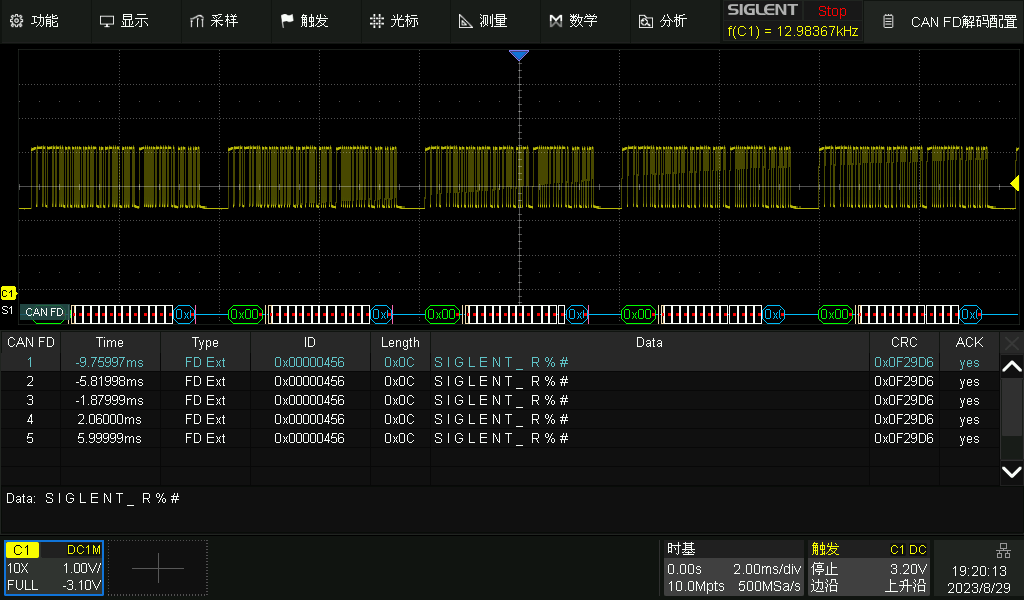

CAN FD解碼可廣泛應用于動力、底盤、安全系統等

鼎陽科技高分辨率示波器帶寬目前已涵蓋70MHz～4GHz，并提供多種配套測試解決方案，可廣泛應用于第三代半導體、高精度電源、醫療、汽車電子等領域。在高帶寬高分辨率示波器領域，鼎陽科技將繼續保持遙遙領先！

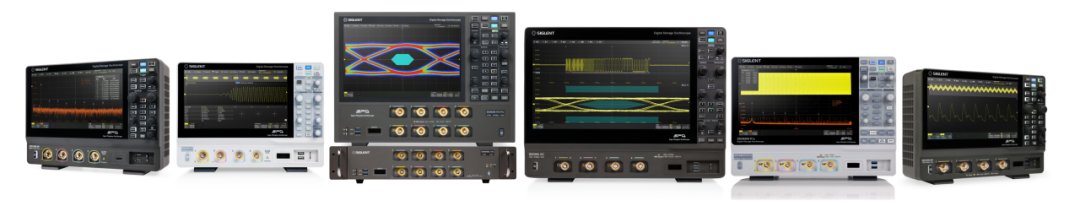

鼎陽科技高分辨率示波器家族

SIGLENT

深圳市鼎陽科技股份有限公司（簡稱“鼎陽科技”，股票代碼：688112）是國家重點“小巨人”企業，是全球極少數具有數字示波器、信號發生器、頻譜分析儀和矢量網絡分析儀四大通用電子測試測量儀器主力產品研發、生產和銷售能力的通用電子測試測量儀器企業，同時也是國內極少數同時擁有這四大主力產品并且四大主力產品全線進入高端領域的企業。公司總部位于深圳，在美國克利夫蘭、德國奧格斯堡和日本東京成立了子公司，在成都成立了分公司，在北京、上海、西安、武漢、南京設立了辦事處，產品及服務遠銷全球80多個國家及地區。
