電科思儀推出6935DE高性能PXIe總線信號發生器

1、產品簡介


6935DE信號發生器是中電科思儀科技股份有限公司推出的PXIe總線3U 3槽信號發生器,具有頻段寬、噪聲低、體積小等優點,支持參考信號輸入/輸出功能、步進掃描功能和脈沖調制功能,可適用于航空、航天、雷達、通信、導航等測試領域中構建小型化自動測試系統,提供高質量的信號源。



2、優異的性能


6935DE信號發生器采用多環鎖相的頻率合成技術,在小體積的條件下實現了寬頻段、低噪聲的信號輸出,其主要技術指標如表1所示。

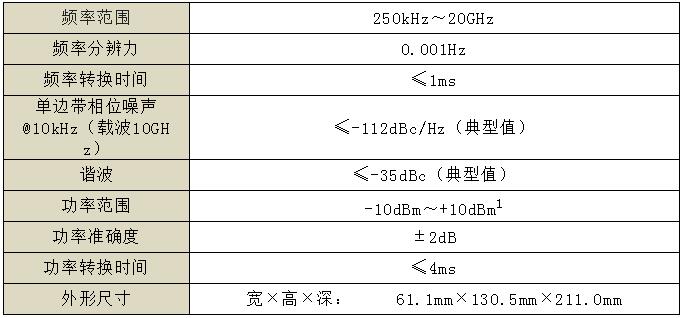

表1 6935DE信號發生器主要技術指標


注1:通過增加PXIe總線擴幅模塊配合使用,輸出功率范圍可達到-110dBm~+18dBm。


(1)優良的頻譜特性


6935DE信號發生器的單邊帶相位噪聲指標優于-112dBc/Hz@10kHz(載波10GHz),能夠滿足大部分產線測試、現場測試的需求。

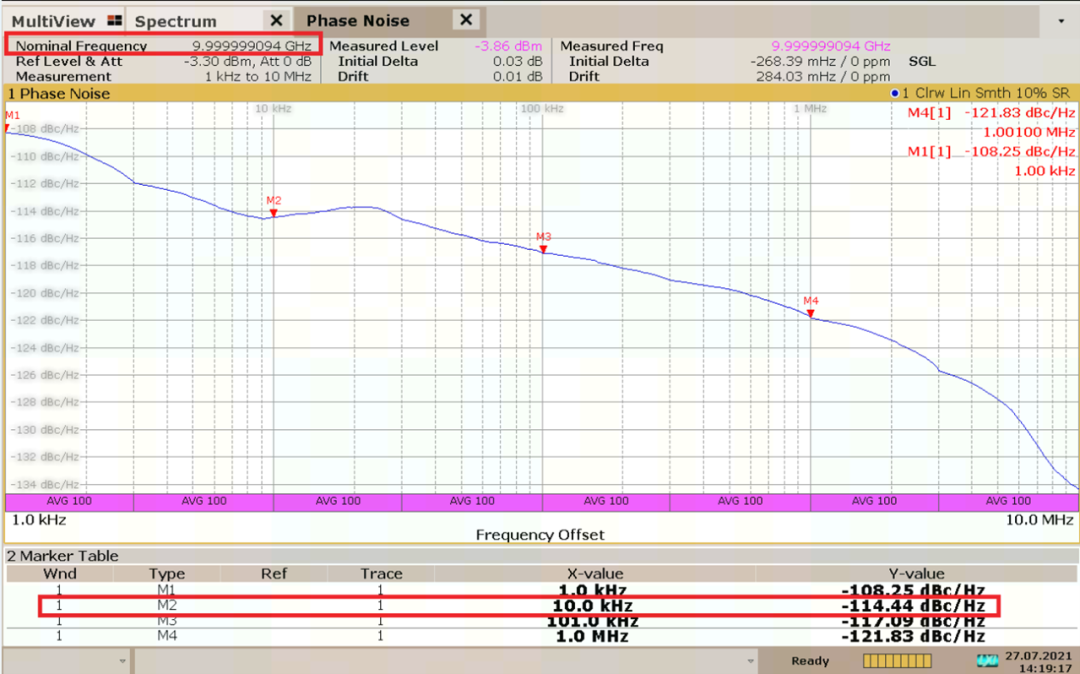

圖1 10GHz相位噪聲測試曲線


6935DE信號發生器輸出功率0dBm的諧波測試曲線如圖2所示。

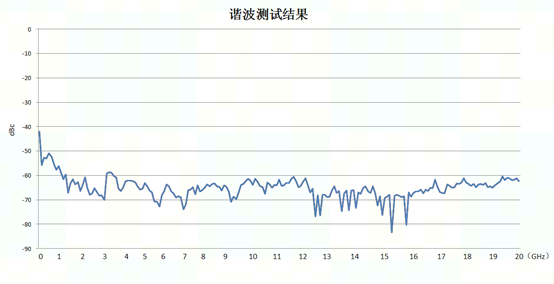

圖2 諧波測試曲線


(2)精準的幅度特性


6935DE信號發生器能夠輸出-10dBm~10dBm幅度范圍的微波信號,輸出信號精度高,穩定性好,可以為自動化測試系統提供有力支撐。不同輸出功率時的功率準確度測試曲線如圖3至圖5所示。

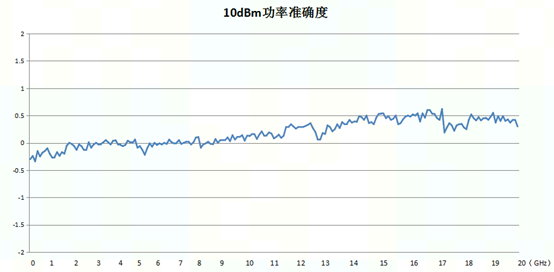

圖3 10dBm功率準確度測試曲線

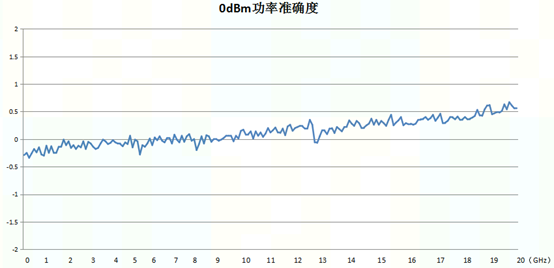

圖4 0dBm功率準確度測試曲線

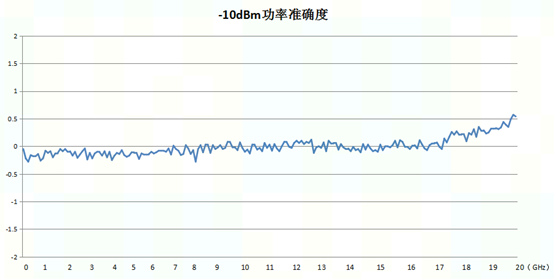

圖5 -10dBm功率準確度測試曲線


3、豐富的功能


(1)掃描功能


6935DE信號發生器支持輸出信號的掃描功能,用戶可以自己定義需要的測試序列,操作方便簡潔,能夠有效提高測試效率。軟件操作界面和測試界面如圖6、圖7所示。

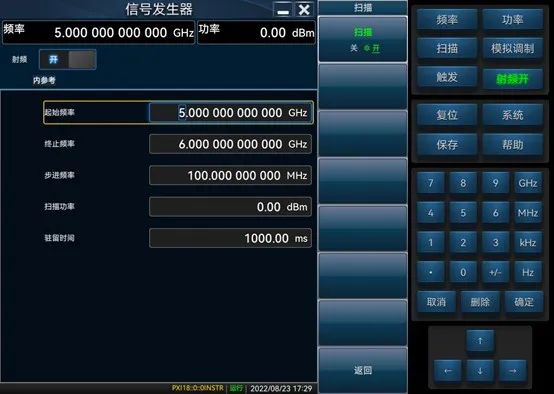

圖6 軟件操作界面

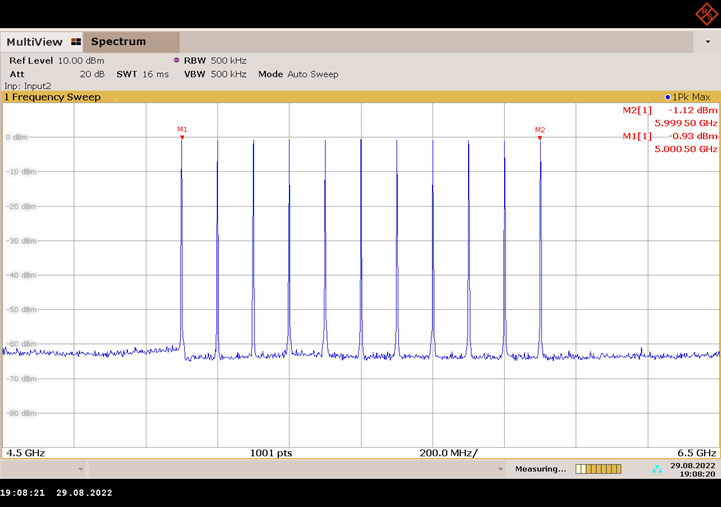

圖7 掃描功能測試圖


(2)脈沖功能


6935DE信號發生器支持外部脈沖信號輸入,用戶可以將自己需要的脈沖信號輸入6935DE中,加載到載波上,操作方便簡潔,測試界面如圖8所示。

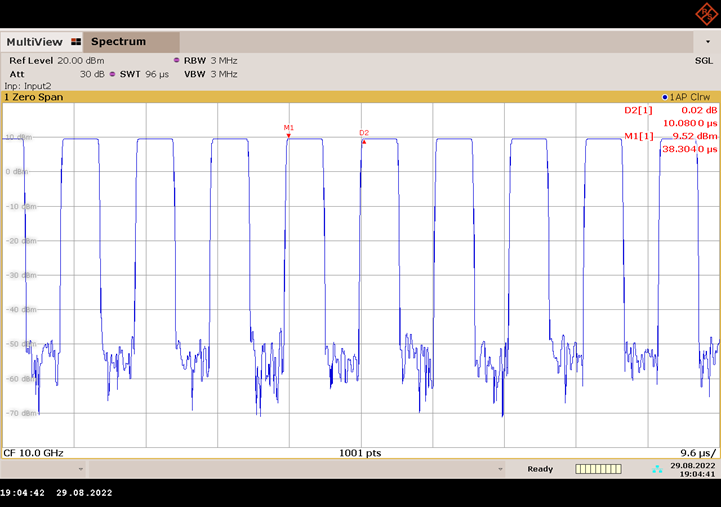

圖8 脈沖調制信號測試圖


4、應用實例


(1)產線測試中構建自動測試系統


針對雷達系統中低噪聲放大器、功分器、變頻組件等主要射頻前端設備的產線測試中,使用6935DE提供激勵信號,與PXIe頻譜儀、PXIe開關等模塊組建綜合測試系統替代原有臺式儀器的測試方案,具有測量參數配置靈活、體積小、重量輕等特點,可廣泛用于各種射頻組件的科研、生產等領域,提高收發組件測試效率。

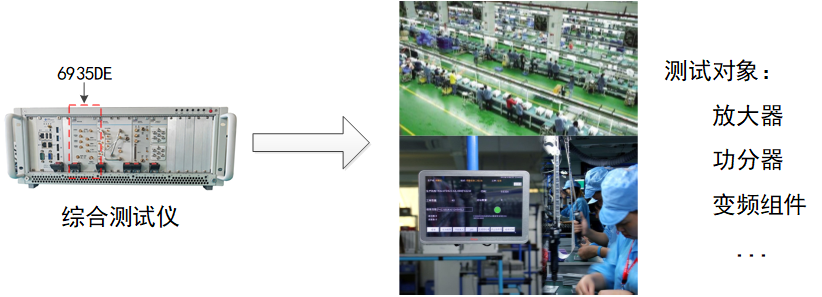

圖9 射頻前端設備綜合測試系統


(2)衛星測試中提供多通道信號發生裝置


在衛星通信測試、量子計算等領域,常常需要多個信號發生裝置提供同時鐘的激勵信號,使用基于PXIe總線的6935DE信號發生器,具有體積小、同步性好的特點,方便的組建多通道信號發生裝置。

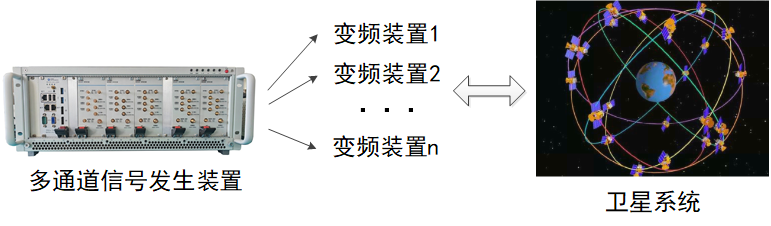

圖10 基于6935DE的多通道信號發生裝置用于衛星測試


5、支持定制USB總線和LAN總線信號發生器


基于6935DE信號發生器定制的USB總線和LAN總線信號發生器,性能指標與6935DE完全一致,單獨使用時需增加額外散熱裝置,定制模塊圖片如圖11和圖12所示。


圖11 基于6935DE的USB總線和LAN總線信號發生器正面


圖12 基于6935DE的USB總線和LAN總線信號發生器背面
