拓利亞電子電工工具新品上市，推出一款多功能線纜尋線儀TM620。據悉，這款多功能線纜尋線儀TM620適用于電信工程公司、網絡工程公司、電力部隊等需要金屬導線線路維護的弱電工程作業。

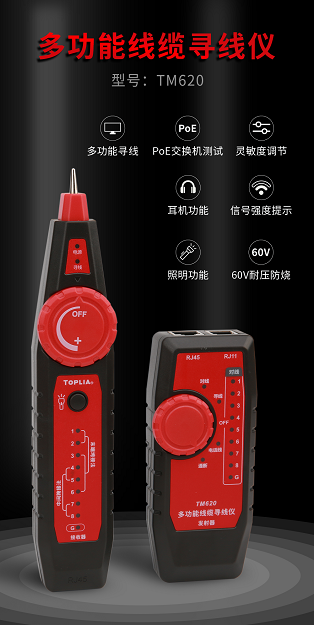

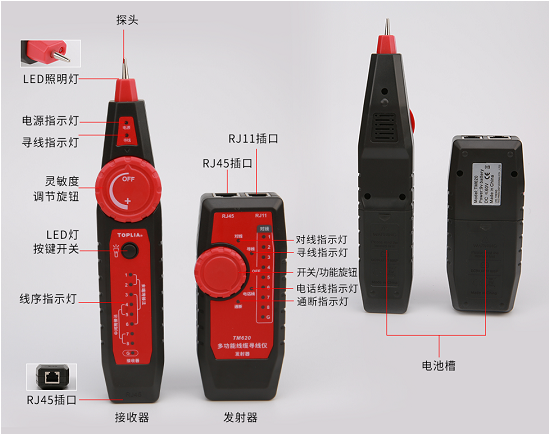

產品結構

匠心工藝 專注細節

▌靈敏探頭：反應靈敏，尋線準確

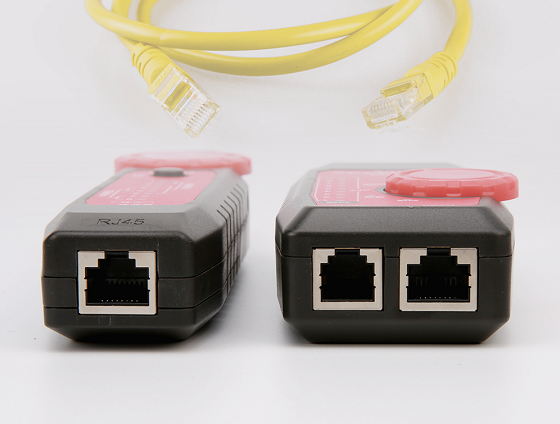

▌高標準接口：精密工藝，接觸良好，穩固卡緊水晶頭

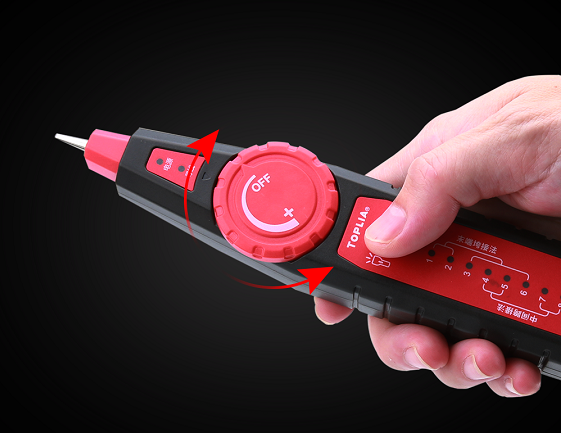

▌靈敏度調節旋鈕：旋轉順滑，隨心調節，操作便捷

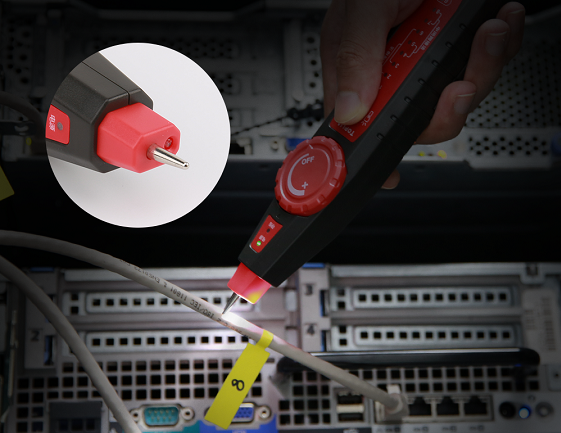

▌LED燈照明：無懼黑暗環境，尋線更省心

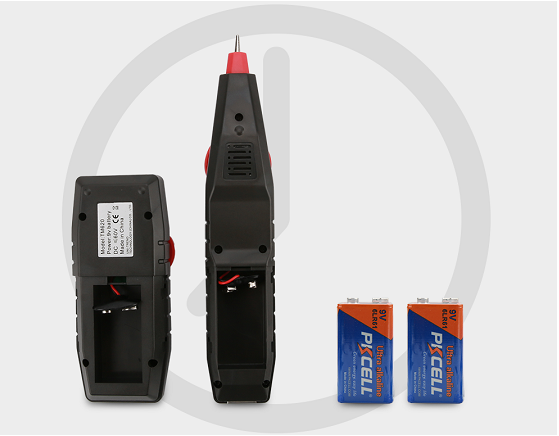

▌電池槽：接收器、發射器均使用9V疊層電池供電，續航長久，更換簡單

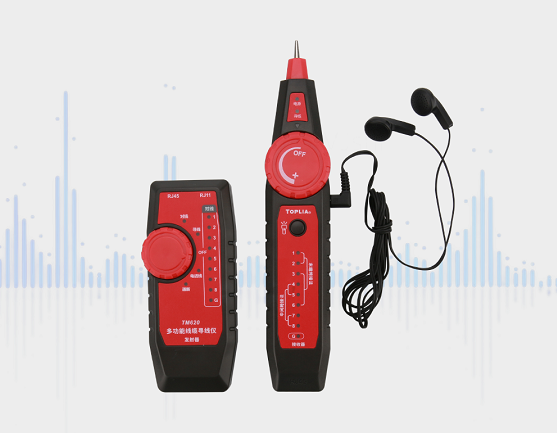

▌配備耳機：在嘈雜環境測試時，可戴上耳機進行操作，避免外界干擾

四大功能 快速檢測

功能一：線路尋線

準確尋找電話線、網線、金屬線纜

1. 將發射器旋鈕開關旋轉至“尋線”檔，進入尋線功能。

2. 將待測網線電話線一端接入發射器RJ45/RJ11接口。

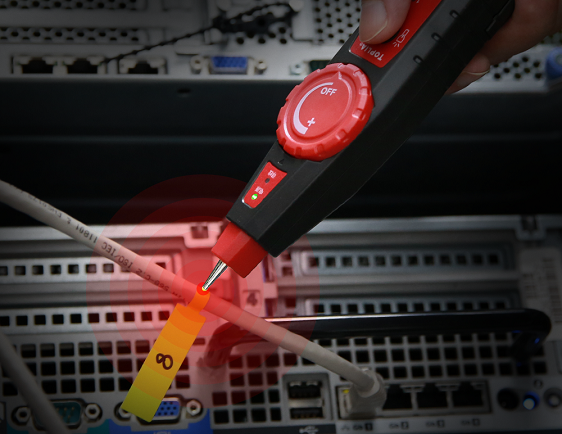

3. 將接收器旋鈕開關旋轉至靈敏度最大，用接收器探頭靠近線纜，當接收器接收到信號時，接收器發出“嘀嘀嘀”聲，信號越強，黃綠色信號指示燈閃爍的越亮，以此方式快速定位線纜大致方位。

4. 確定線纜大致方位后，適當減小接收器接收信號靈敏度，用以準確定位目標線位置。

功能二：線路對線

檢測網絡線纜的線序、短路、斷路、交叉等情況

1. 將發射器旋鈕開關旋轉至“對線”檔，進入對線功能。

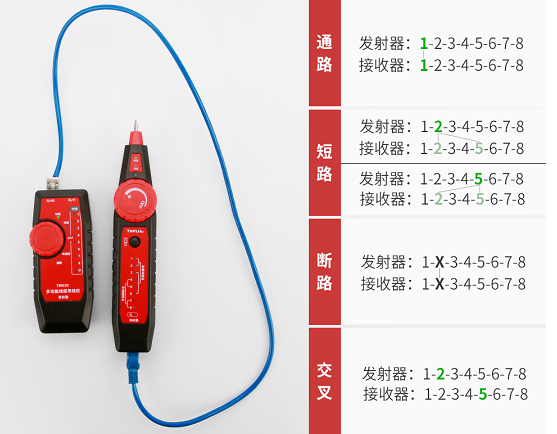

2. 將待測網線一端插入發射器 RJ45接口，另一端插入接收器RJ45接口，通過線序燈亮狀態判斷線纜情況，具體演示如下:

通路：發射器和接收器對線燈對應逐一閃亮綠色。

短路：以2和5短路為例，當線序燈亮至2和5時，接收器2和5同時亮，但亮度較暗。

斷路：以2斷路為例，當線序燈亮至2時，發射器和接收器都不亮。

交叉：以2和5交叉為例，當線序燈亮至2時，接收器5亮起。

功能三：電話線狀態檢測

判斷電話線極性識別、待機、振鈴、摘機、通斷多種狀態

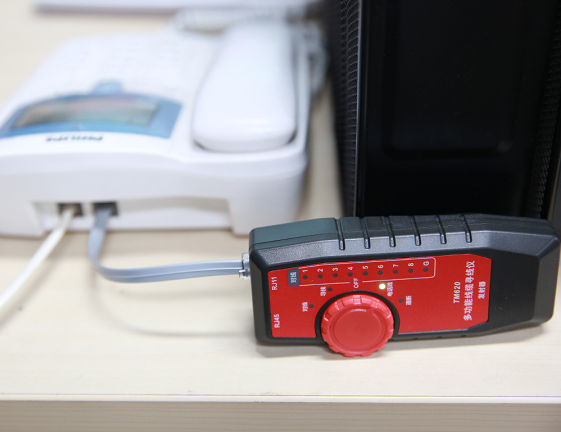

將發射器用RJ11適配線連接電話機，把發射器旋鈕開關轉動至"電話線"檔，電話線指示燈亮起，結果如下：

電話線極性：

· 當綠燈亮?xí)r，電話線3P為正，4P為負

· 當紅燈亮?xí)r，電話線3P為負，4P為正

電話線狀態：

· 指示燈常亮--電話機空閑

· 紅色和綠色燈交替閃亮?xí)r--電話機振鈴

· 指示燈變暗--摘機(電話機通話中)

電話線通斷檢測：

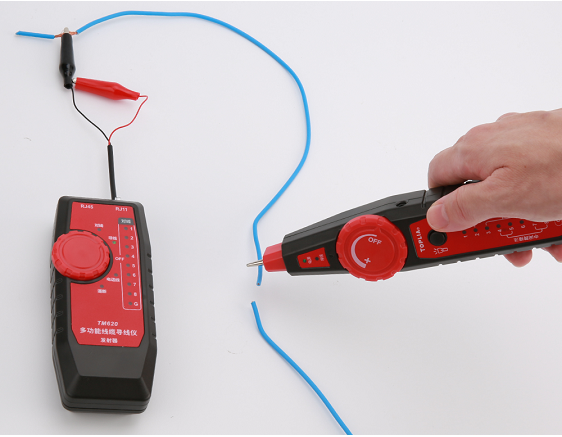

將發射器用鱷魚夾適配線連接電話機，把發射器旋鈕開關轉動至"通斷"檔，測試結果如下:

· 當電話線通路時--電話線指示燈不亮

· 當電話線短路時-電話線指示燈常亮

功能四：PoE交換機測試

接收器的RJ45用正常網線與POE交換機連接，可以測試 POE交換機的供電接法

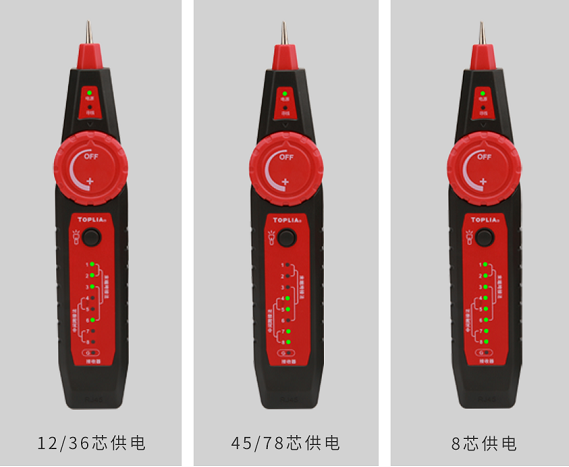

· D1D2或D3D6燈亮，說明此POE交換機供電方式為末端跨接法(12/36芯供電)；

· D4D5或D7D8燈亮，說明此POE交換機供電方式為中間跨接法(45/78芯供電)；

· D1D2或D3D6+D4D5或D7D8燈亮，說明此POE交換機為8芯供電。

注：以上說明中亮燈的Pin線為正極。

應用廣泛

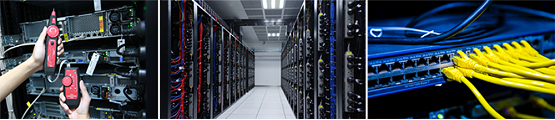

適用于電信工程公司、網絡工程公司、電力部隊等需要金屬導線線路維護的弱電工程作業
