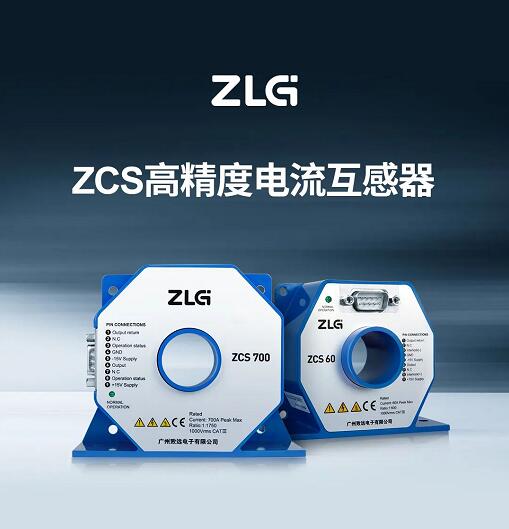

ZCS系列高精度電流互感器基于磁通門技術打造，具有高精度、低溫漂、抗干擾等特性。可在電力電子行業產品的研發與測試中提供極為精準的電流測量能力。

磁通門技術概述

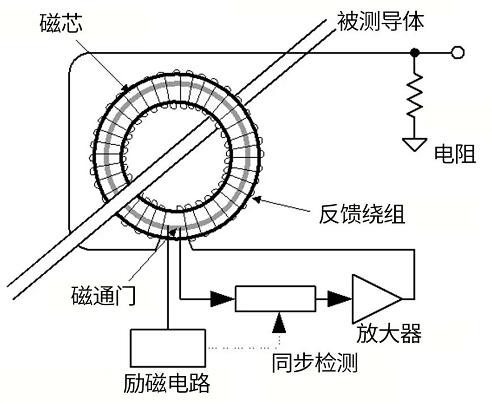

磁通門技術即為易飽和磁芯在激勵電流的作用下電感量隨激勵電流大小而變化，而電感量的變化導致磁通量的變化，磁通量就像門一樣被打開或關上，因此被形象的稱之為磁通門。

由于磁通門特有的超高磁靈敏性，基于磁通門原理的電流互感器具有高靈敏性，其測量精度比霍爾型互感器更加優秀，甚至高達0.01%級別。同時磁通門互感器基于磁性材料，具有遠比霍爾型互感器更穩定的溫度特性，因此在復雜工況下仍可提供超高測試精度。

高精度功率測量與效率計算

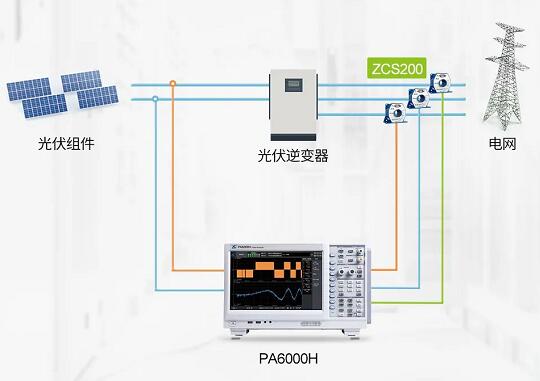

ZCS系列電流互感器可提供0.01%讀數+0.01%量程的高精度電流測量，搭配功率分析儀、功率計即可進行準確的功率測量。基于多通道測試平臺即可實現如光伏逆變器、電機變頻器、UPS電源等產品的高精度效率計算。

電流傳感器相位補償功能

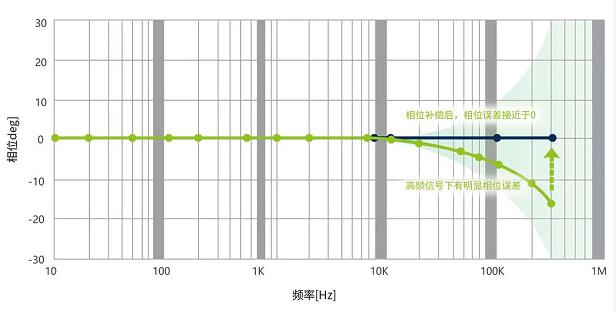

精確的功率測量不僅對幅值測量精度要求高，對相位測量精度要求更高。在使用電流傳感器作為輸入時，由于傳感器本身存在的延時，會增加電壓電流的相位誤差，PA功率分析儀的相位補償功能則可以修正傳感器帶來的相位誤差，能夠提升高頻及低功率因數下的功率測量精度。

參數一覽

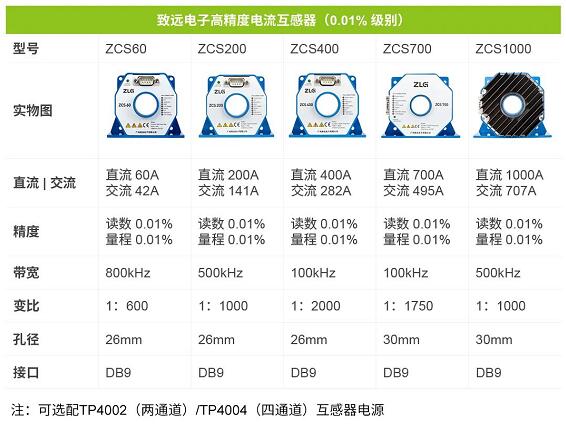

ZCS系列高精度電流互感器具備0.01%讀數精度，提供60A-1000A共5個量程版本。

廣泛應用領域

·新能源發電

·電源行業

·電機變頻器

·新能源汽車
