在過去的二十多年里，IEEE 802.11無線局域網（Wireless Local Area Network，WLAN）標準經歷了快速的發展，WIFI聯盟在2019年正式發布了第六代802.11ax標準，并將其命名為WIFI6。由于WLAN使用簡便，用戶體驗好，現在幾乎遍布日常生活中的各種場所。
雖然5256C 5G終端綜合測試儀是一款主打5G終端產線高速測試的儀表，但通過增加WLAN信號測試選件的方式可以實現對WLAN信號的測試分析。目前，該儀表支持IEEE 802.11a/b/g/n/ac/ax，最大分析帶寬160MHz。下面簡單介紹一下如何實現對WLAN信號測試。下圖1是對一種WLAN模塊的測試連接示意圖，在儀表的遠程控制電腦上分別對儀表和被測模塊進行控制，用射頻線纜將被測模塊的輸出端口連接到儀表的輸入端口。

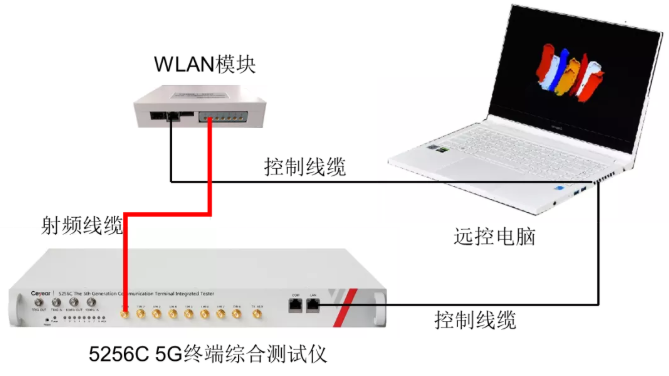

圖1 測試連接示意圖
首先控制上述WLAN模塊發射信號，或者其它的被測件、信號發生器發射WLAN信號，然后根據被測信號的特征配置5256C 5G終端綜合測試儀進行測試。具體的操作步驟如下：
步驟1、在遠程控制電腦上成功連接儀表，選擇WLAN測試軟件子菜單，進入WLAN測試界面,如圖2所示。

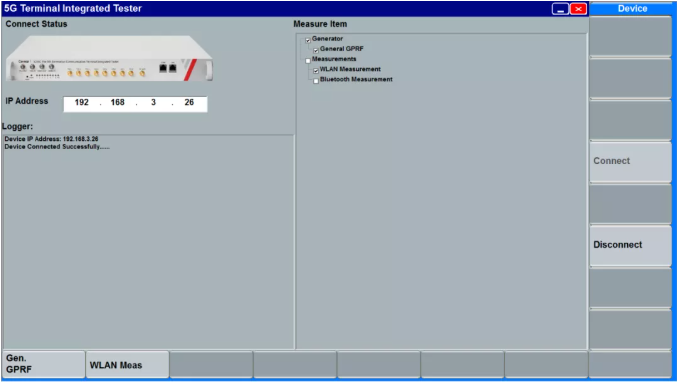

圖2 成功連接儀表
步驟2、在WLAN測試界面的射頻設置子菜單進行射頻參數的設置，例如設置端口1、中心頻率2412MHz、設置期望功率-10dBm等,如圖3、圖4所示。

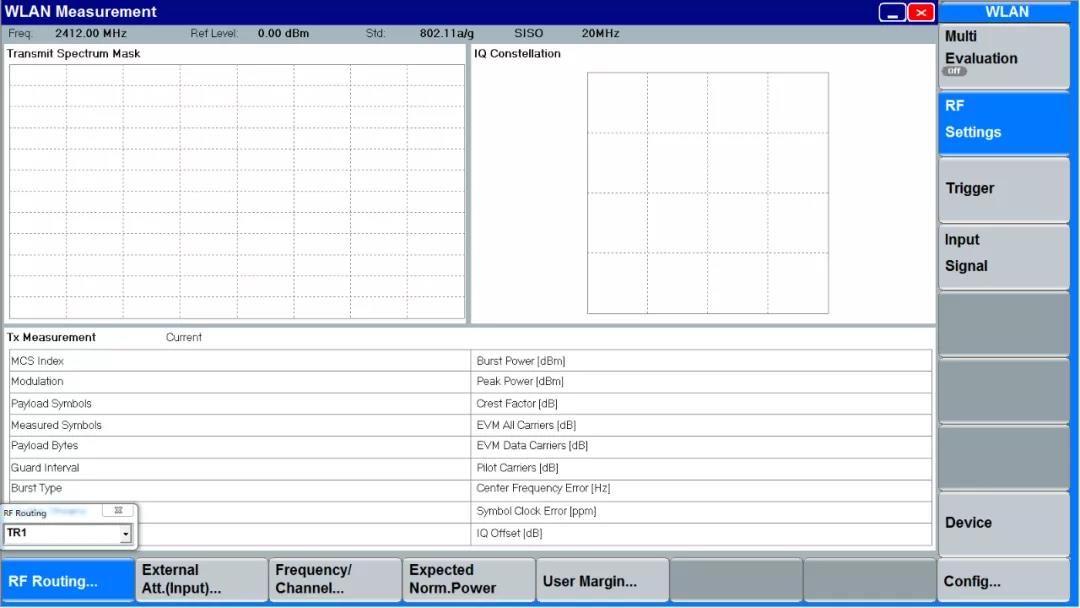

圖3 儀表WLAN測試界面、設置射頻連接端口

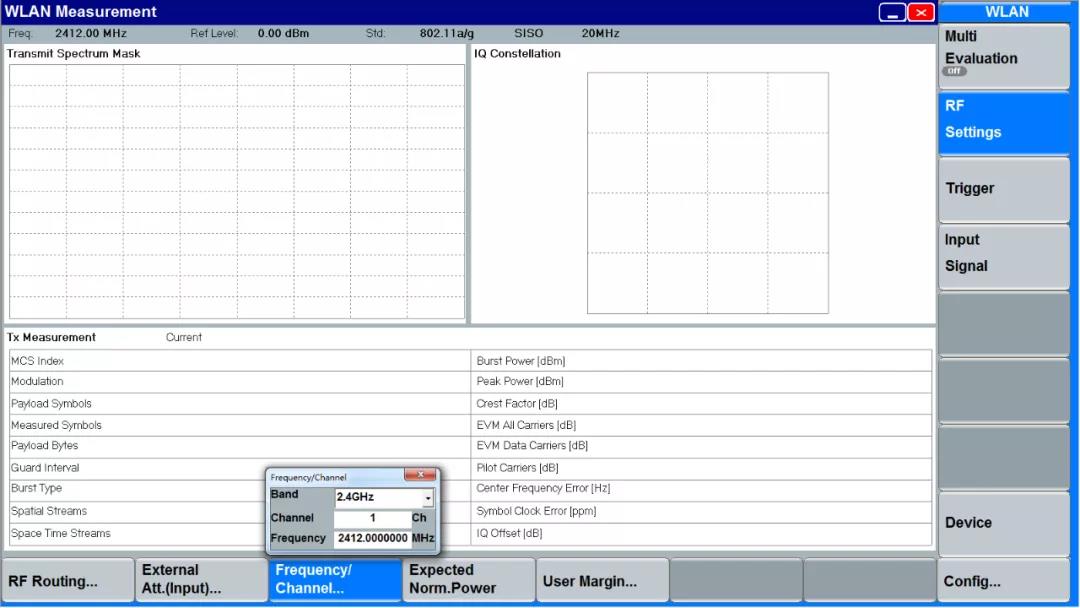

圖4 設置被測信號中心頻率
步驟3、在WLAN測試界面的輸入信號子菜單進行物理層參數的設置，例如設置信號標準為802.11a/g、信號帶寬20MHz,如圖5所示。

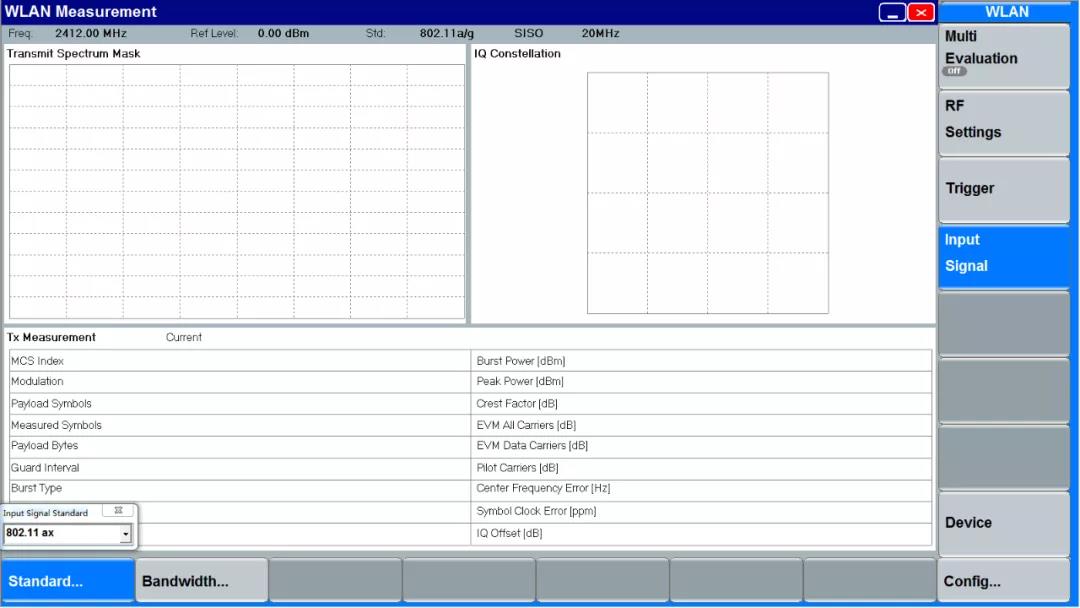

圖5 設置被測信號的標準類型、帶寬等物理層參數
步驟4、完成各種參數設置后，在WLAN測試界面的測量子菜單啟動測量，然后在中間的測試結果顯示區就能看到被測信號的頻域、調制域等測量結果,如圖6所示。

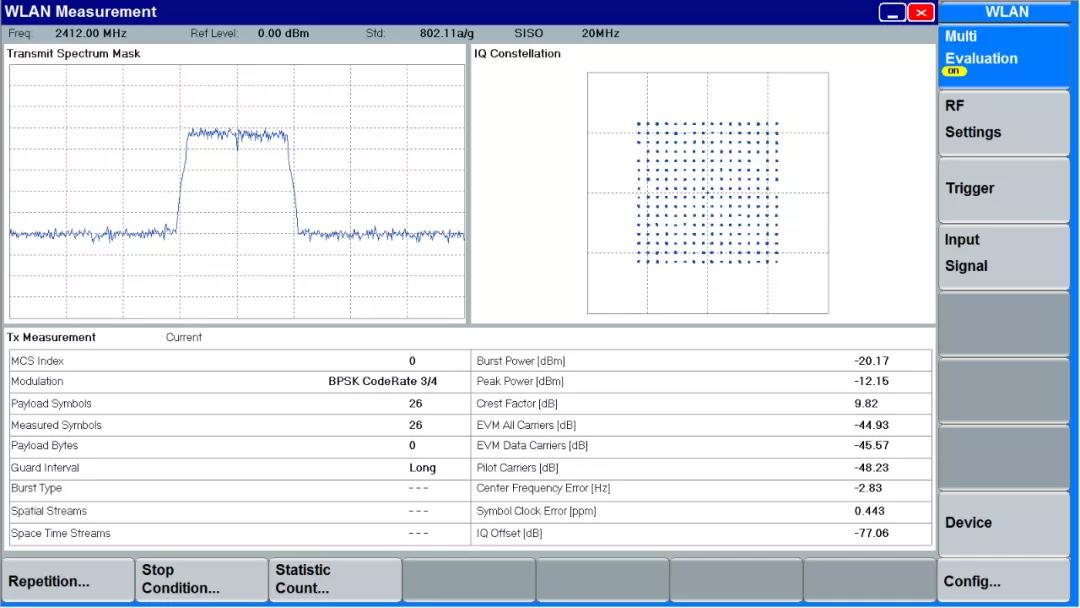

圖6 信號測試結果顯示
