產品概述

ETCR3000+ 數字式接地電阻測試儀專為現場測量接地電阻、接地電流、接地電壓而精心設計制造的，采用數字及微處理技術，精密3線法或2線法測量接地電阻，儀表配有電流鉗可測試接地線的漏電流，檢測接地線故障。儀表具有輔助接地樁接地電阻判斷功能，儀表在測試時能顯示輔助接地樁的阻值，能避免輔助接地極接地電阻過大引起的誤差。具有線阻校驗功能，能避免因測試線未完全插入儀表接口或接觸不良引起的誤差及因用戶更換或加長測試線引起的誤差。使得現場低值接地電阻測量更準確可靠。

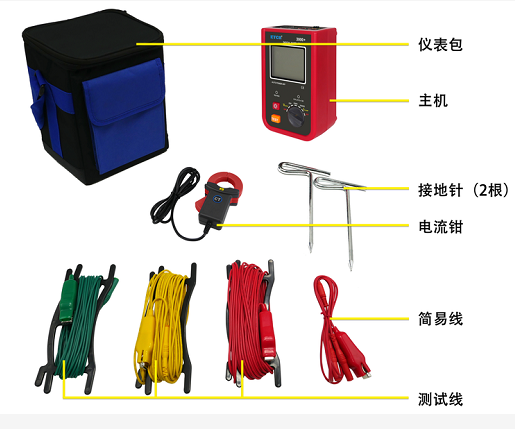

ETCR3000+ 數字式接地電阻測試儀由主機、電流鉗、測試線等組成。具有自動關機功能、儀表全量程自動換擋、抗干擾能力強、操作更簡易。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻測量。

產品特點

﹒機身輕巧，攜帶方便，操作更便捷。

﹒具有輔助接地樁判斷功能，儀表在測試時能顯示輔助接地樁的阻值，能避免輔助接地極接地電阻過大引起的誤差。

﹒具有線阻校驗功能，能避免因測試線接觸不良引起的誤差。使得現場低值接地電阻測量更準確可靠。

﹒接地電流測量，配有電流鉗，可測試接地線電流，檢測接地故障。

﹒接地電壓測量。

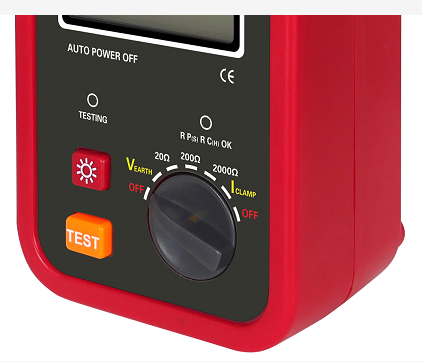

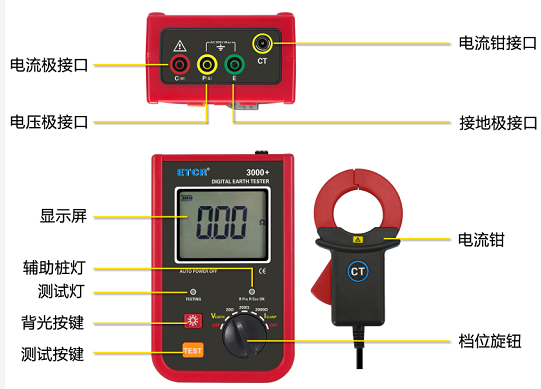

產品展示

產品應用

▲三線法接地電阻測量

精密測量接地電阻采用三線連接，輔助接地棒、測試線都連接好后，按TEST鍵開始測量。

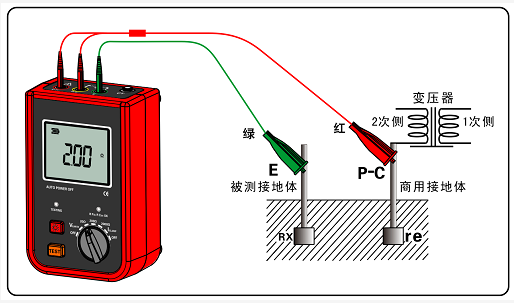

▲二線法接地電阻測量

簡易測量法不使用輔助接地棒的，利用現有的接地電阻值最小的接地極作為輔助接地極，使用2條簡易測試線連接(即其中C、P接口短接)。

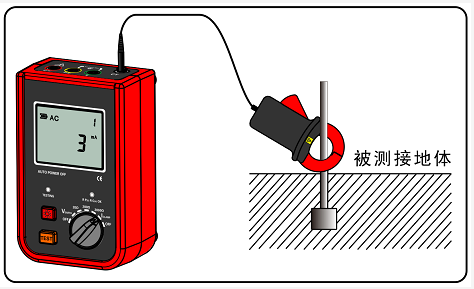

▲接地電流測量

儀器開機后，切換到電流量試模式。如圖可進行接地電流測量（接地系統漏電流），以鉗口閉合時數值為準。電流測量時，E、P、C端口不能接線。

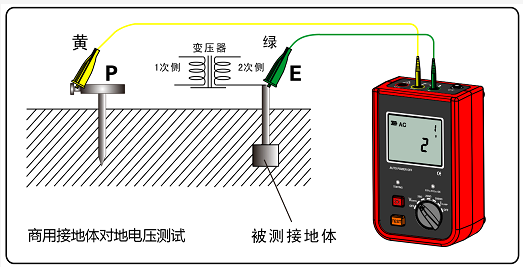

▲接地電壓測量

儀器開機,切換到電壓測試模式,輔助接地棒、測試線都連接好后，顯示對地電壓值，被測對地電壓不能超過200V。一般情況下，測量接地電壓，只連接P、E接口的對應測試線即可。
