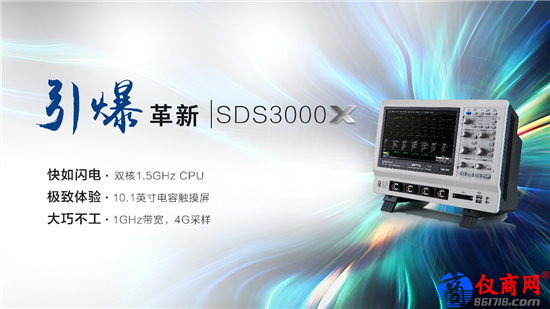

儀商網訊：近日，深圳市鼎陽科技有限公司宣布發布SDS3000X系列智能示波器。其具備優異的模擬前端設計，最高帶寬可達1GHz；采用新一代的SPO技術，使其采樣率高達4GSa/s，單通道存儲深度可達20Mpts，波形捕獲率達1,000,000幀/秒。同時，SDS3000X集16路數字通道邏輯分析儀（MSO）、25MHz信號發生器以及數字電壓表等功能于一身，并且具備高級波形搜索和智能觸發功能，成為一款功能強大的智能示波器！
SDS3000系列是鼎陽科技2015年推出的中國首款智能示波器，其一經推出就獲得了市場的高度認可。大疆、TCL、全志等知名企業以及北京大學、天津大學、浙江大學等頂尖高等學府都多次采購這款產品。作為SDS3000的升級換代產品，SDS3000X最大存儲深度升至單通道20MHz。同時處理器升級為雙核Cortex-A15@1.5GHz，使得響應速度，測量速度和運算速度都得到了大幅度的提升。串行觸發和解碼的類型也擴展至I2C、I2S、 SPI、 UART/RS232、LIN、CAN、 CAN-FD、 FlexRay、MIL 1553、USB 2.0等多達10種。觸摸屏由電阻式升級為電容式，使得觸感更加靈敏，同時支持鼠標和鍵盤操作。

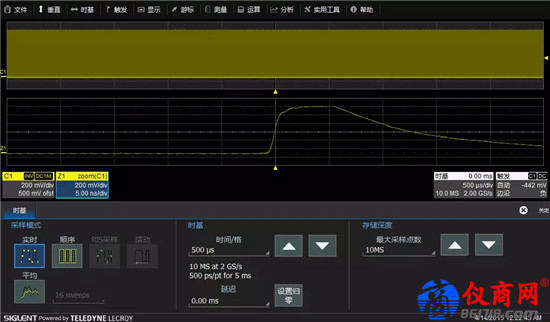

1 波形捕獲率高達1,000,000幀/ 秒，異常信號無所遁形
在實時采樣下，SDS3000X系列最大支持250,000幀/秒的波形捕獲率；在順序模式（Sequence）下，其最高波形捕獲率可達1,000,000幀/秒。超高的波形捕獲率使示波器能快速捕獲到低概率事件。
2CPU雙核升級 前所未有的高速測量體驗

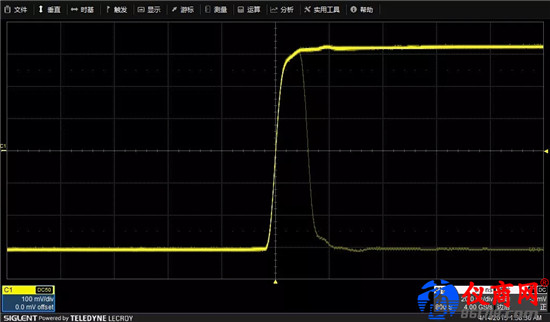

在運行狀態時，處理器可以讀取不壓縮的20Mpts原始采集點用于測量，通過協處理器加速測量過程，無論是stop 還是run 狀態都可以對20Mpts的點進行高速測量分析。
3豐富的調試工具包，精確定位問題

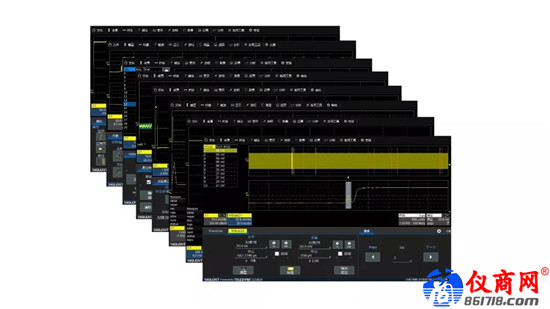

SDS3000X 系列智能示波器擁有豐富的調試工具包，可在信號捕獲、調試、分析、存檔和報告生成等環節提供強大的幫助。智能觸發、順序模式、高級波形搜索和分析、歷史模式、AIM（All In-One-time Measurement）、波形運算、通過/ 失敗檢測（Pass/Fail）、綜合報告歸檔等多達八種調試工具讓您可以精準定位在測試測量中遇到的問題！
其中AIM（All In-One-time Measurement）是鼎陽所特有的波形測量方式，即指同時測量捕獲到的所有波形的參數。待測信號的所有特征都可一覽無余！
高級波形搜索和分析（WaveScan） 被稱為“示波器的中Google”，能夠?qū)崟r(shí)地對采集到的波形進行測量分析，搜索出感興趣的信號，可對搜索到的信號進行列表顯示、高亮標識和放大觀察，可以靜態的“查找”，也可以動態的“掃描”。 動態掃描時，當查找到感興趣的信號時，示波器可以產生“停止捕獲，發出告警聲，自動保存波形，打印屏幕，產生報告”等各種動作，從而實現“無人值守”的排查異常信號的作用。
SDS3000X系列提供20種波形運算功能，并支持對已運算的波形進行運算再運算（Math On Math）。配合參數測量功能，可繪制出參數的變化過程，掌握待測信號的動態變化；高級FFT 運算，可進一步洞察頻域分布的細節。
4多儀器集成 以一“敵”多

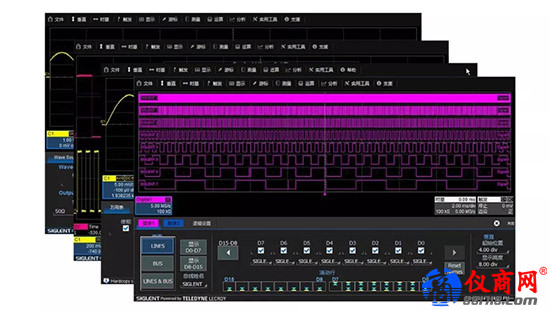

SDS3000X 集成了多種儀器功能，包括25MHz 的函數/ 任意波形發生器、串行協議分析儀、16 通道的邏輯分析儀、數字電壓表和硬件頻率計，用戶可根據實際需求來選擇不同的配置。
SDS3000X同時提供了實時采樣、順序模式、等效采樣、滾動模式、平均采樣和增強分辨率模式（Eres）以及豐富的外圍接口。擁有優異的性能參數、豐富的調試工具、多樣的附加功能，SDS3000X將成為您智能示波器的最佳選擇！
