4957B射頻綜合測試儀是一款集雙端口矢量網絡分析、電纜和天饋線測試、矢量電壓計、頻譜分析、場強測量、USB功率測量等功能于一體的綜合測試類儀器，是全新升級的一款射頻段綜合測試儀。頻率范圍9kHz~6.5GHz。4957B射頻綜合測試儀相較于以往的同頻段產品不僅在指標上有了極大的提升，同時也豐富了不同的測試功能。

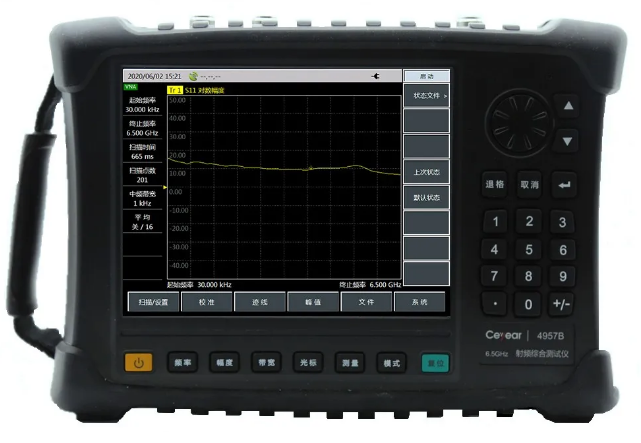

4957B射頻綜合測試儀

主要特點

﹒采用超高清的8.4寸觸摸屏，支持正常、夜間和戶外顯示模式，亮度自動調節，無論強光照射還是黑暗環境都能進行無障礙測試。同時簡潔的菜單，友好的人機交互界面，為您的測試帶來全新的使用體驗！

﹒豐富的測試功能：具有電纜和天饋線、頻譜分析、矢量網絡分析、USB功率測量和矢量電壓計等測量模式，在不同測量模式下增加了更加豐富的測試功能；

﹒極低的顯示平均噪聲電平：≤-160dBm/Hz@1GHz；

﹒具有優異的的相位噪聲指標：≤-112dBc/Hz@100kHz（CF=1GHz）；

﹒大動態范圍：≥95dB；

﹒電纜、饋線等故障定位測試；

﹒多種供電方式：交流電源通過適配器供電、直流電源供電和內置電池供電，電池的續航時間3小時以上；

﹒擁有休眠節能功能，休眠功能開啟時，若在一定時間沒有操作，會自動關閉顯示或關機，節能省電，有效延長電池工作時間和電池使用壽命。

豐富的測試功能

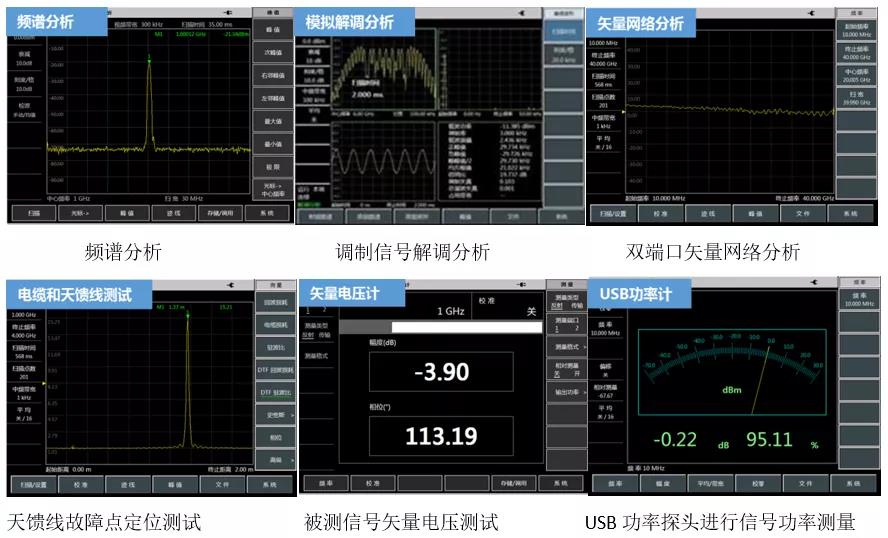

4957B射頻綜合測試儀集成了電纜和天饋線分析、頻譜分析、矢量網絡分析、USB功率測量和矢量電壓計等測量模式，適合更多的測量場景。

在頻譜分析模式下具備通道功率、占用帶寬、鄰道功率、模擬解調、干擾地圖、雜散模板、載噪比、IQ捕獲、音頻監聽等一鍵集成的測試功能，方便解決更多外場測試問題。

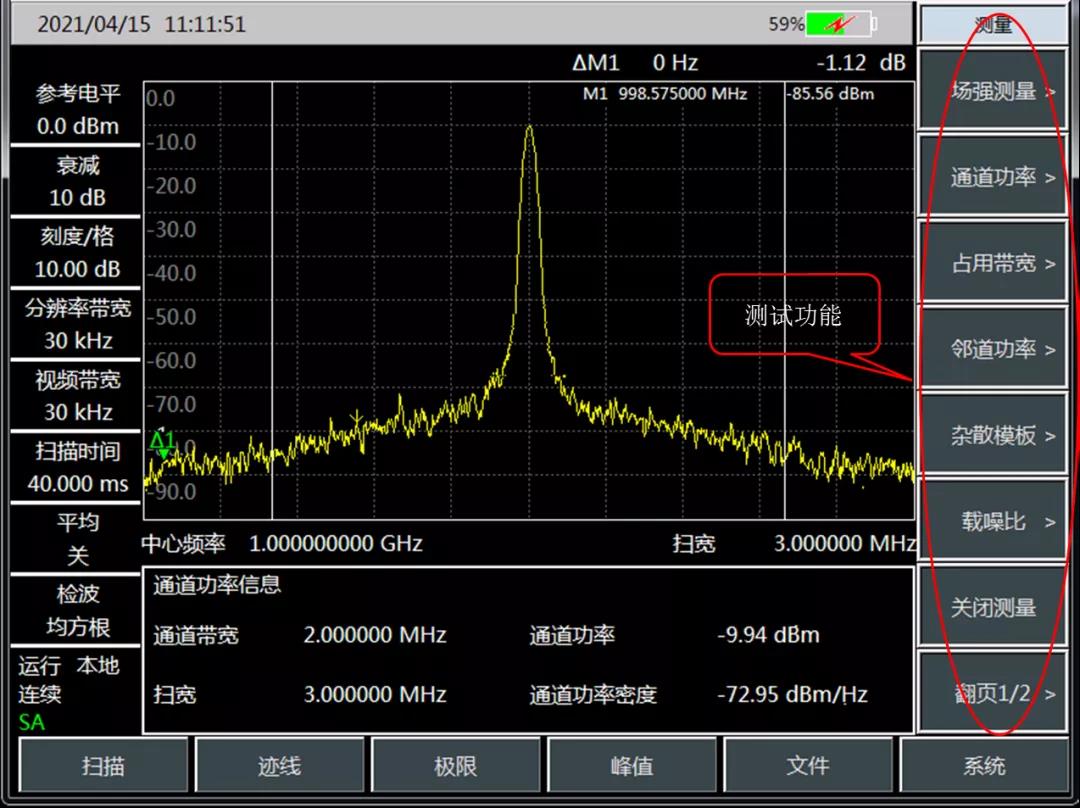

頻譜分析模式下豐富的測試功能

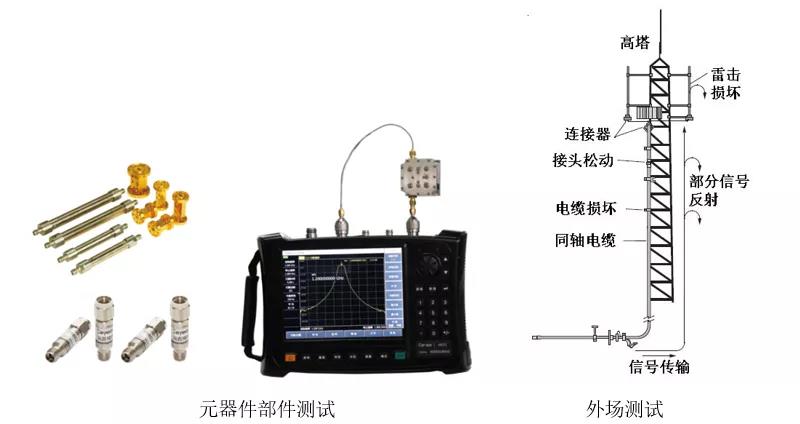

矢量網絡分析功能采用雙端口測量模式，提供標準的4S參數矢量網絡分析測量能力，具有時域測量，多測量格式，多窗口測量等測量功能，可進行放大器、濾波器、衰減器、雙工器等器部件S參數測試，可進行天線、接頭、電纜等外場測量。

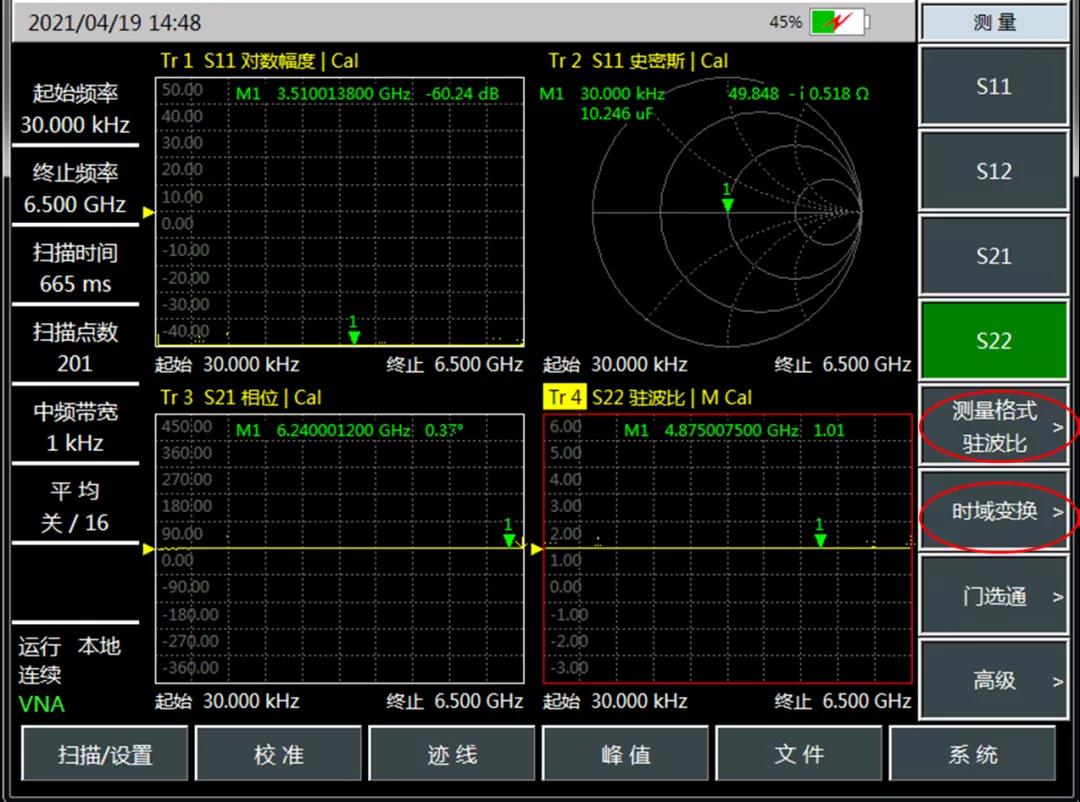

矢量網絡分析模式下多窗口多模式測量

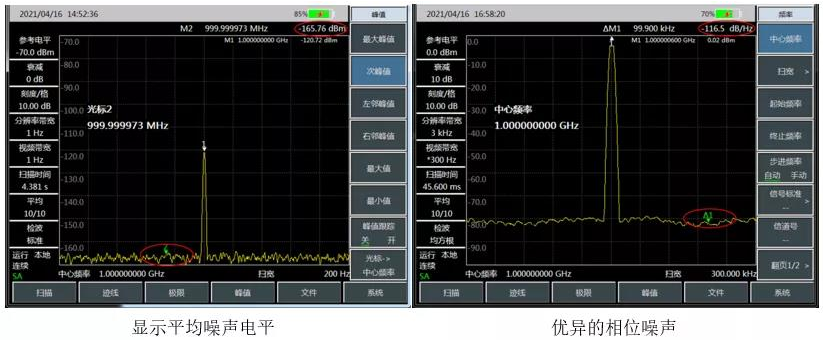

極低的顯示平均噪聲電平和優異的相位噪聲指標

4957B射頻綜合測試儀的頻譜分析模式中頻率范圍9kHz~6.5GHz，顯示平均噪聲電平達到-140dBm，在前置放大器開的情況下可達到-160dBm，可以有效保證對微弱信號的測試能力，同時具有優異的的相位噪聲指標，相噪優于-112dBc/Hz@100kHz。

矢量網絡分析儀模式下動態范圍的提升

4957B射頻綜合測試儀的矢量網絡分析模式中頻率范圍30kHz~6.5GHz，動態范圍可達95dB，方便您快速高效地進行高抑制度被測件的測量。

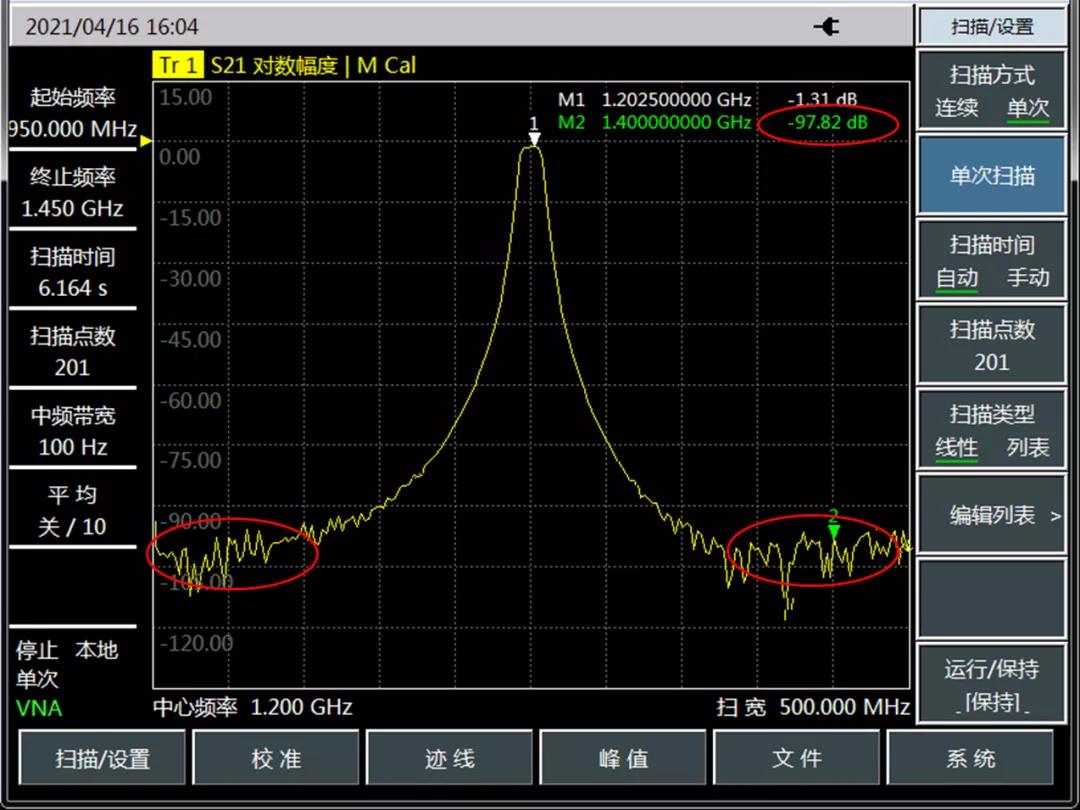

優異的動態范圍

電纜和天饋線測試

4957B射頻綜合測試儀的電纜和天饋線測試功能是對電纜、饋線等被測件的回波損耗、電壓駐波比、阻抗、電纜損耗、故障點距離進行測量，回波損耗和故障點距離測量將幫助您定位電纜和天饋線系統中導致整體系統性能下降的具體故障和原因。內置一些常用電纜、饋線參數，使您的測試更加方便快捷。

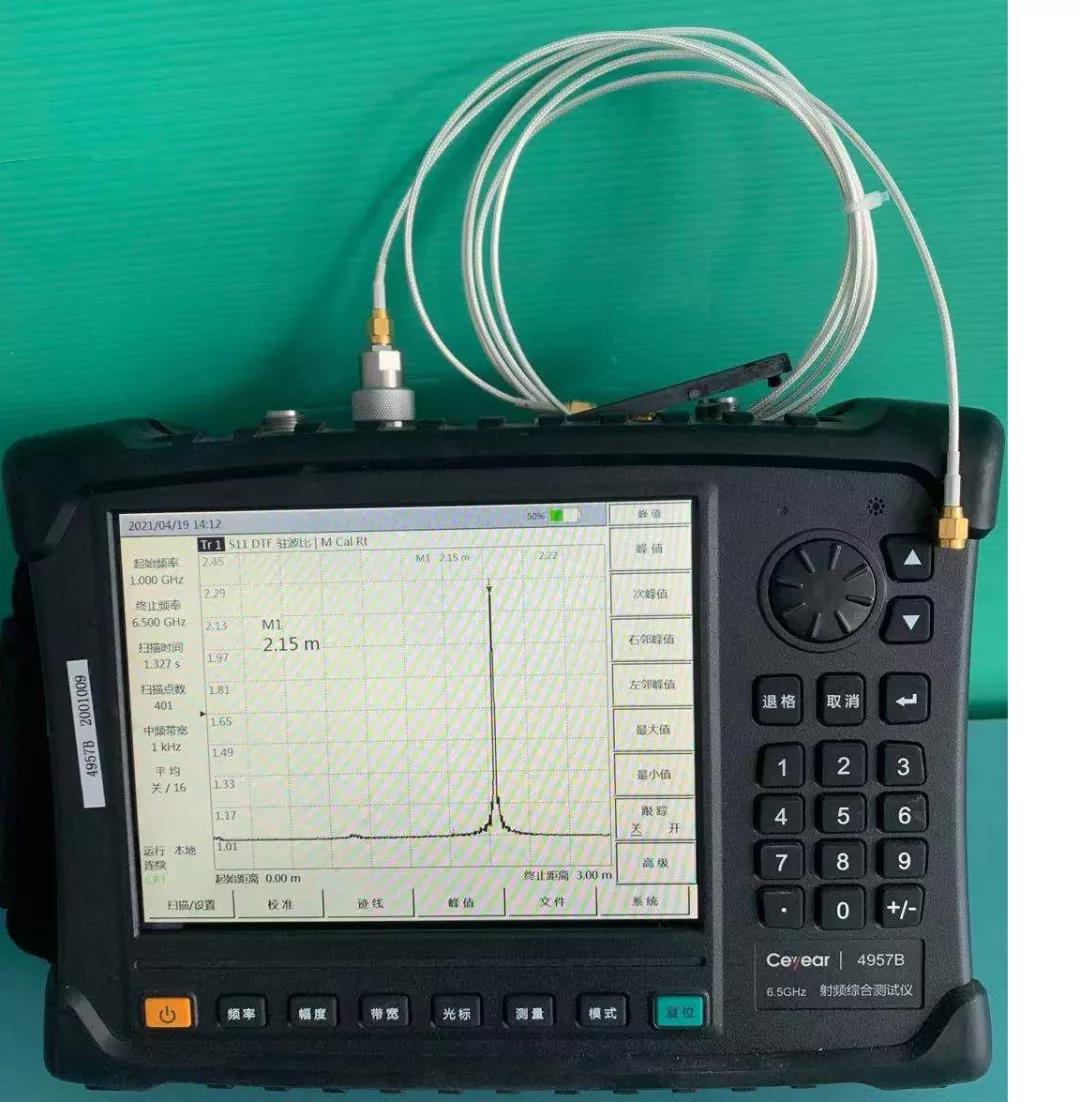

夜間模式下電纜故障定位

4957B射頻綜合測試儀，測試功能全面，非常適合多參數測試需求場合，可電池供電， 體積小、重量輕、攜帶方便，是各種電子設備現場測試參數、工程安裝調試、日常維護維修的有力工具，可廣泛應用于通信、廣播電視、無線電管理等各領域，也是高校教學的最佳選擇。
