2020年7月16日，普源精電(RIGOL)發布RSA5000N/3000N系列信號分析儀，并標配矢量網絡分析模式(VNA)，通過VNA模式可以進行全系統誤差校正，以最大可能的精確度補償測試儀器的系統測量誤差，進行精確的信號完整性測量，提供從器件性能到信號質量的一體化解決方案，解決諸多測量問題！
行業應用
矢量網絡分析模式用于快速準確地驗證射頻器件和設備的性能，使用該模式可以測試藍牙、WLAN、RFID及其他無線電與天線的匹配性，射頻設計和驗證工程師可使用它來驗證設計模擬的可靠性，制造工程師可根據一套特定的規范來組裝和測試射頻器件和設備。
應用場景
天線匹配和調節
濾波器測量
放大器測量
射頻(RF)電纜和連接器測量
自動化生產測試
VNA優勢
網絡分析儀分為標量網絡分析儀 (Scalar Network Analyzer) 和矢量網絡分析儀 (Vector Network Analyzer, VNA) 兩種。標量網絡分析模式只測量兩個波量的幅度比；矢量網絡分析模式既能測量兩波量間的幅度比，又能測量兩波量的相位差；矢量網絡分析儀還具有以下優勢：
-可以進行全系統誤差校正，以最大可能的精確度補償測試儀器的系統測量誤差
-矢量測量數據可以準確地變換到時域，提供更多進一步處理數據的途徑
多種測量模式，多種顯示類型
RSA5000N/3000N系列頻譜分析儀的VNA模式，提供了多種測量方式，如S11、S21、DTF(Distance to Fault)，可以實現對元器件、電路網絡的S11、S21以及故障點定位的測量，通過史密斯圓圖、極坐標等多種格式更簡捷直觀地表征被測件的網絡特性。
S11
S11可以用于針對電子元器件（如濾波器）或電路網絡（如天線）的阻抗匹配調試。

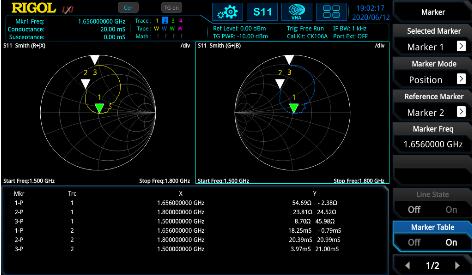

S11測量結果界面
S21
測量電路網絡的增益、插入損耗、群延遲等指標，最常用的就是表征傳輸?shù)腟21參數。

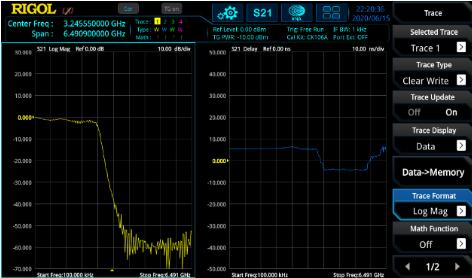

S21測量結果界面
DTF
DTF, 故障點定位功能，用來定位通信系統或其他電路網絡中可能出現故障的確切位置，如線纜折斷、連接器松動、年久老化、線路腐蝕等，甚至于在線纜生產制造過程中的材質差異、凹坑裂紋等很難用肉眼觀察的情況，降低事故處理的影響和成本。

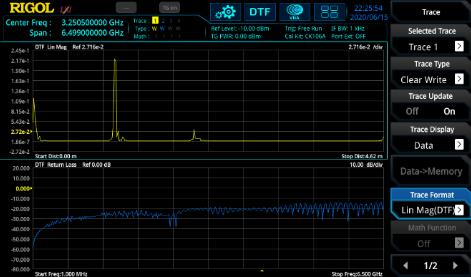

DTF測量結果界面

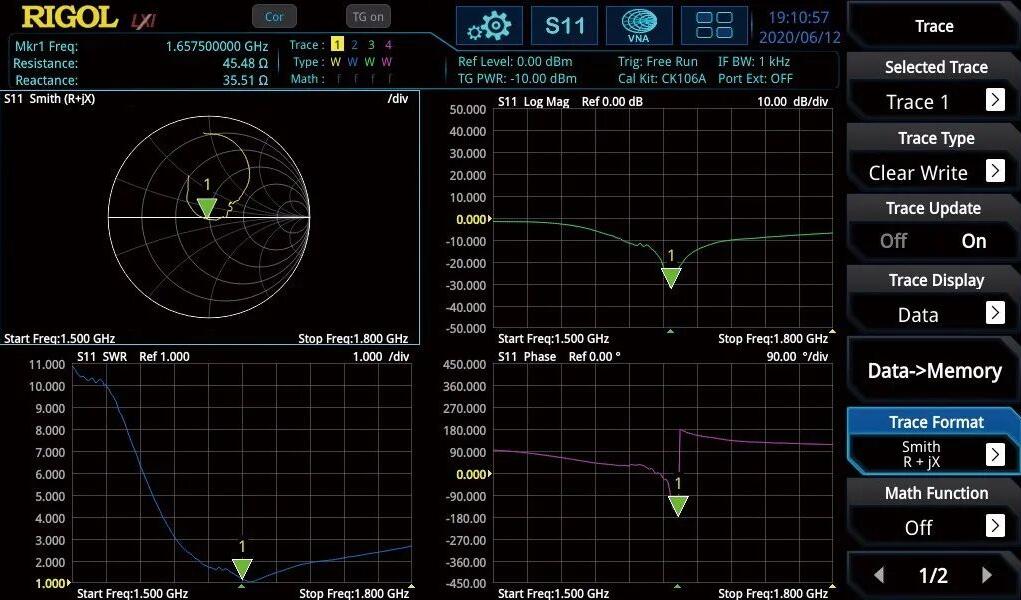

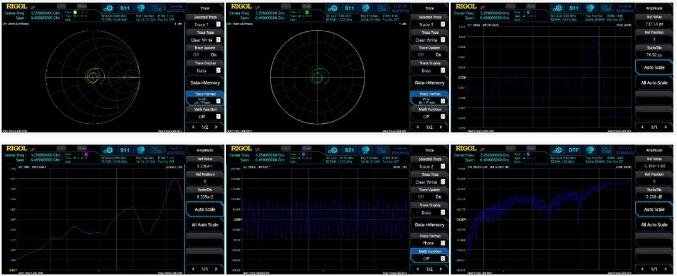

VNA模式能對測量結果逐點進行誤差修正，并換算出其他多種網絡參數，如反射系數、電壓駐波比、阻抗（或?qū)Ъ{）、衰減（或增益）、相移和群時延等信息。對于不同的測量功能，您可以選擇以下多種測量顯示方式，更直觀地呈現測試結果：對數/線性幅度、相位、群時延、史密斯圓圖、極坐標、駐波比、回波損耗等。
“五合一”模式

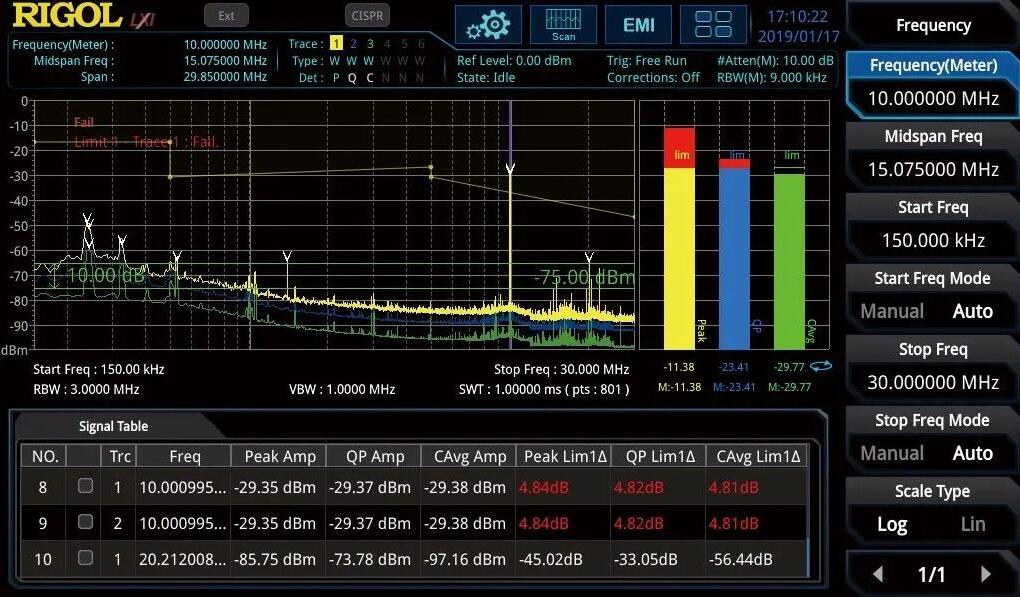

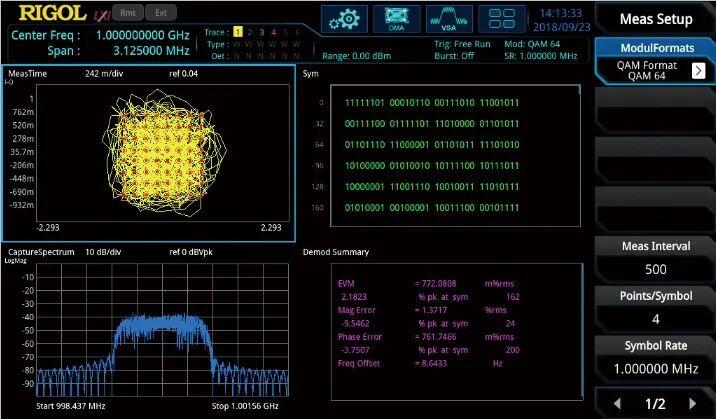

RSA5000N系列矢量網絡分析儀集成五種測試模式，通過單臺設備應對多種射頻測試挑戰。RSA5000N系列在提供全功能的掃頻式頻譜（GPSA）分析功能之外，創新性地加入了電磁兼容預測試模式（EMI）、實時頻譜分析模式（RTSA）、矢量信號分析模式（VSA）及矢量網絡分析模式（VNA）。真正做到一臺設備解決工程師遇到的多種射頻挑戰，有效節約您的時間成本，提升效率。

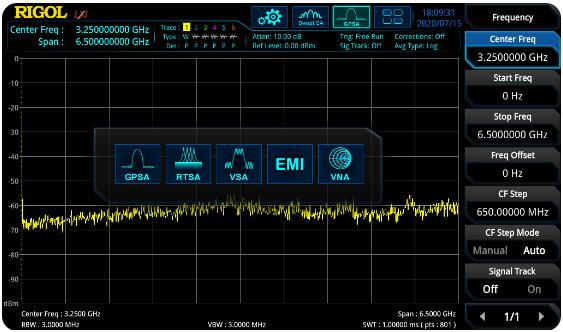

五種模式▼
優異的性能和操控體驗

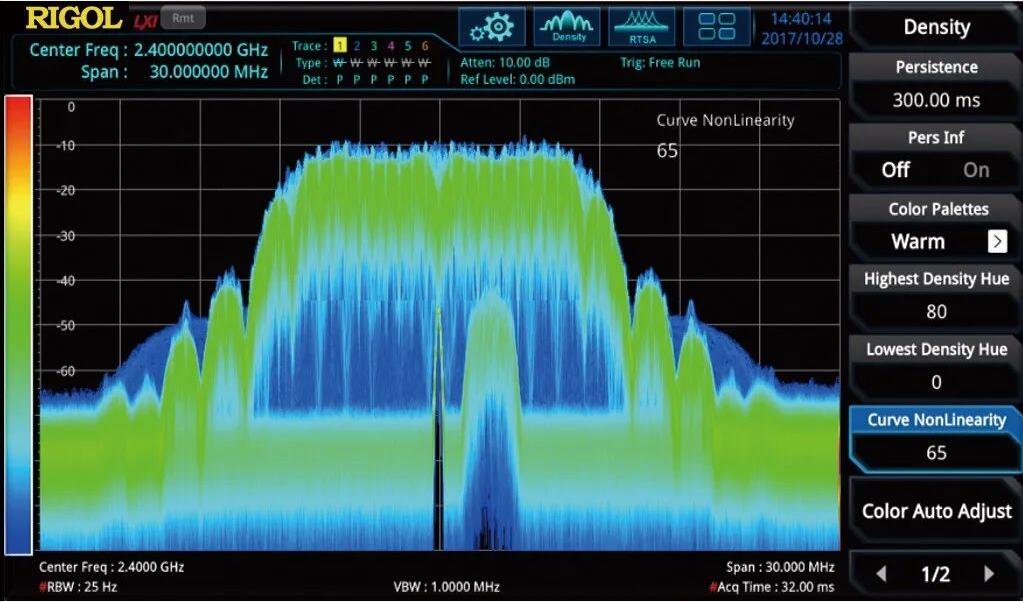

RSA5000N/3000N系列采用Ultra Real技術，頻率范圍最高可達6.5 GHz?？稍诜治鰩拑?nèi)對信號進行無縫采集和分析，更高效，更純凈。10.1英寸多點觸控電容屏，支持多種手勢操作，符合屏幕操作的主流發展趨勢。觸控、拖動、縮放等觸摸手勢的支持，使量測動作更加流暢、便捷，讓用戶能快速熟悉掌握。

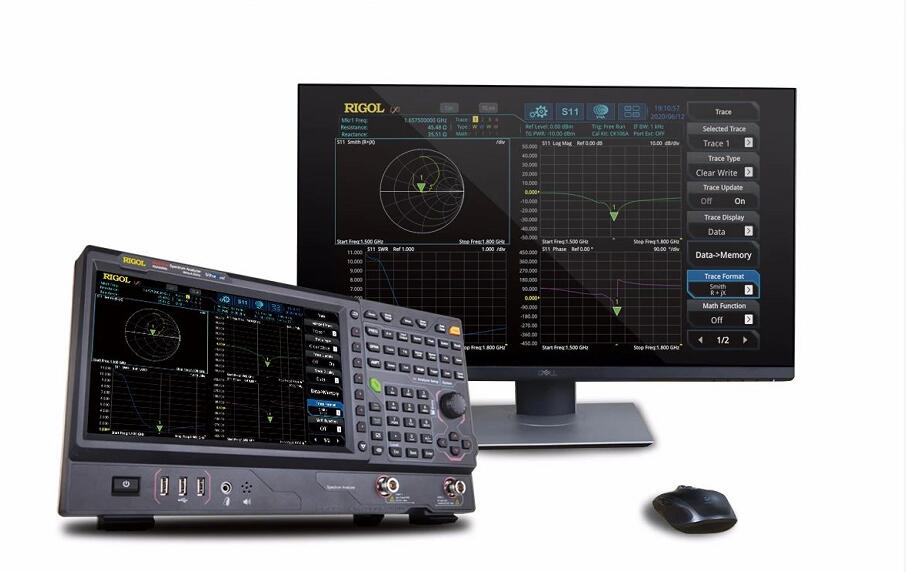

此外，它提供多種接口，增強儀器設備的連通性，支持通過HDMI接口，將設備顯示內容投放到更大的顯示器中；提供Web Control功能，讓用戶可以通過訪問設備IP地址，直接對設備進行操控，提升對有遠程操控的使用體驗。
常規的矢量網絡分析儀價格非常昂貴，而且體積一般較大，不便于系統搭建和操作。由RIGOL研發的RSA5000N/3000N系列頻譜分析儀，搭配VNA功能模式，可以提供給您最具性價比的矢量網絡分析解決方案。我們根據您的需要，配備了高性能和經濟性兩款設備，為您最大可能的優化成本配置，供您在技術研究、生產制造、教育教學等多種途徑中靈活選擇。

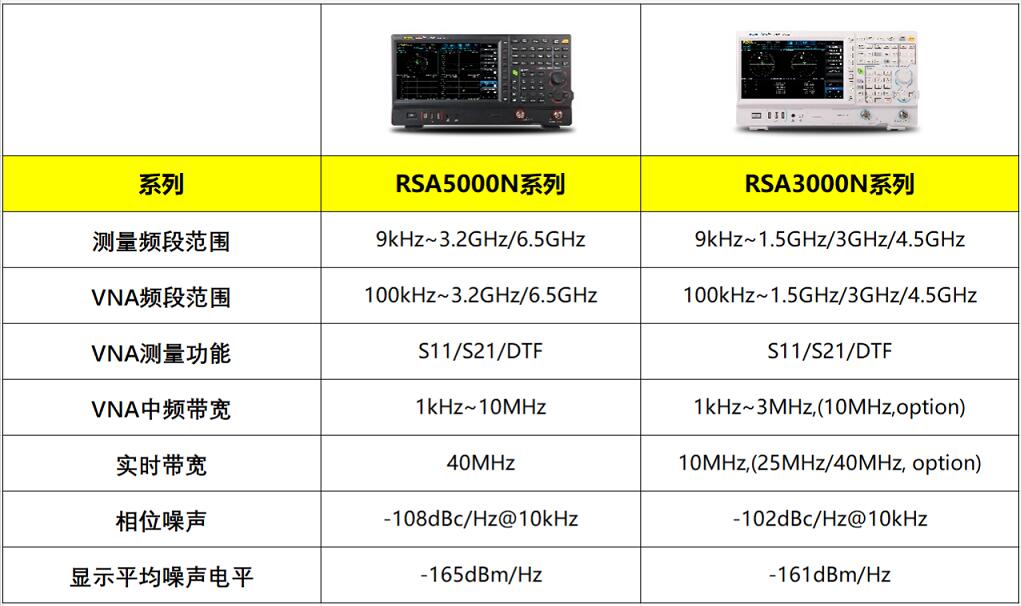

目前支持VNA功能的RIGOL頻譜儀如下
