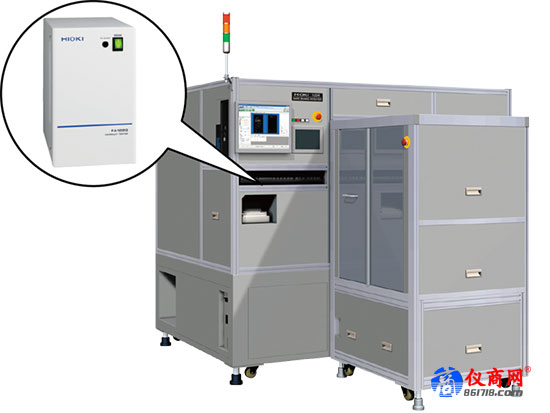

組裝在自動化機器中（效果圖）

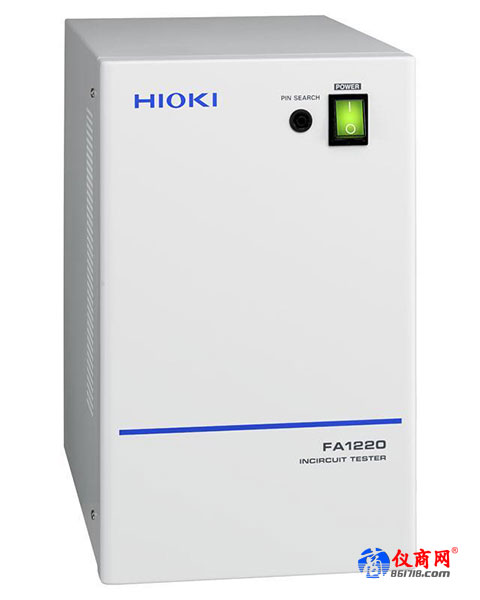

HIOKI（日置）發售實裝基板檢查使用的在線測試機FA1220?？稍谝慌_(tái)設備上檢查多種電子元件。

FA1220是一款凝聚了HIOKI長期以來掌握的測試技術核心力量的靈巧型檢查裝置?？杉傻娇蛻糇杂械淖詣?dòng)化設備中，推動檢查工序的智能化工廠（無人化、少人化）的建立。

此外，盡管安裝尺寸幾乎與傳統的“在線測試機1220-50”相同，但一臺設備的測點數量卻增加了3.2倍。 即使檢查元件的數量很龐大，也只需要一臺設備就能完成，因此可以節省空間。

開發背景

電子設備內部必定安裝了已貼裝電子元件的電子電路板。其中許多安裝在不允許發生故障的重要設備中，例如EV（電動汽車）的ECU（電子控制單元）和工業機器人的電機驅動電路，因此對電子電路板具有高質量和高可靠性的要求。

在線測試機是一種通過電氣檢查來檢出貼裝的元件是否故障或者元件貼裝是否有缺陷，從而保證產品質量的檢查設備。

近年來，由于元件的小型化和高密度，越來越難以通過外觀檢查發現問題。因此有必要通過電氣檢查來保證高度可靠的測試，而導入檢查設備則需要設置空間和成本。

另外，對快速而準確地檢查大量電子電路板的需求不斷增長，以Society5.0（日本）和Industry4.0（德國）為代表，未來的生產線也需求全自動智能化。

在這種背景下，我們開發了FA1220，一款可集成到客戶自有的自動化設備中，并且可以進行高質量和高可靠性測量的靈巧型測試模塊。

1.可以集成在自動設備中的測試模塊
200W×323H×298D（mm）的與微計算機差不多大的尺寸，因此可以集成到到客戶已有的自動設備中，使用現有的自動設備可以減少安裝空間和成本。 此外，通過自動設備進行測試，與智能化工廠協同（無人化、少人化），從而提高了生產效率。

2.多種元件檢查的最佳選擇
與幾乎相同尺寸的常規在線測試儀1220-50相比，檢查點的數量增加了3.2倍（1220-50 /單位：最多320Pin，F(xiàn)A1220 /單位：最多1024Pin）。以往如果要檢查的零件數量很多，則必須安裝多臺設備?，F(xiàn)在使用增加了測點的數量FA1220，一臺機器就能全部完成，從而節省設備空間減小設備體積。

3.CE標志，KC標志認證
我們已經獲得了CE認證標志（表明符合歐盟安全標準）和KC認證標志（表明符合韓國安全標準）。 這樣可以確保每個國家/地區都有同樣的檢查質量。

4.通過提高數字處理能力達到高速多通道檢查
對傳統的在線測試儀1220-50進行了數字信號處理能力更新，對比提高了約16％。這樣一來多通道檢查控制序列就可以順利實現。

5.同時支持單機生產
除了集成到自動化設備之外，它還支持常規用法的單機生產。通過將其與小型臺式治具或現有測試系統結合使用，可以構建不占用空間的緊湊型工作環境。

?應用于電動汽車的各種ECU的檢查
?應用于智能手機等移動設備上的實裝基板的檢查
?應用于工業機器人和工控設備上的實裝基板的檢查
