PinTech品致探頭即將推出新款高頻電流探頭PT-320/PT-350,頻寬高達50MHz,可測最大峰值電流60A。相比于市場上常見的電流探頭，新款高頻電流探頭精確度高，DC增益誤差一般小于1%，對于要求高精準度的高頻電流測量必不可少！
在電流探頭的量程范圍內，電流探頭能夠測量導線中電流的大小，測量的電流轉換為電壓的大小通過線纜連接至導線被轉換成線性電壓輸出，可以在示波器上或其他測量儀器儀表上顯示和分析線性電壓信號輸出。探頭通過把導線完全繞在探頭磁芯上，而不需要斷開電流來連接，操作十分方便。電流探頭種類很多，主要用于需要進行對導體電流的測量分析，它提供了一種安全、簡單、精確的途徑測量電流。
隨著開關電源設計、LED電源設計、電機驅動等電力電子行業的電流參數的測量與分析對電流探頭的要求不斷提高，PinTech品致研發出具有更高的穩定性和準確性的高頻電流探頭。PT-320/PT-350是一款可以同時測量直流和交流的高頻電流探頭。其特點包括：高頻寬，可準確快速捕捉電流波形；高精度，在電流測量的量程范圍內，精度高達1%，能夠精準測量；鉗口直徑5mm（0.2英寸），滿足大部分測試領域的需求；低噪聲和DC飄移，分芯結構，能夠簡便的連接電路；標準的BNC輸出接口，可匹配任何廠家的示波器；保修三年，品質過硬，使用放心。
PT-320/PT-350采用先進的磁電傳感器，通過測試電流所產生的磁場信號實現對電流信號的準確測量，產品堅固耐用，能夠大大減少了操作難度，提高測量的準確性。本系列產品與電流探頭TCP202A的應用場合類似，都是適合高頻場合的電流數據的測量與分析。高頻電流探頭能夠廣泛的應用于電源、半導體器件、逆電器/轉換器、電子鎮流裝置、工用/消費電子、移動通信、馬達驅動器、交通運輸系統、傳播延遲測量等領域。此外在故障排查的過程中，使用電流探頭是非常關鍵的，通過電流探頭可以發現電纜連接頭搭接不良的問題，并進行整改。

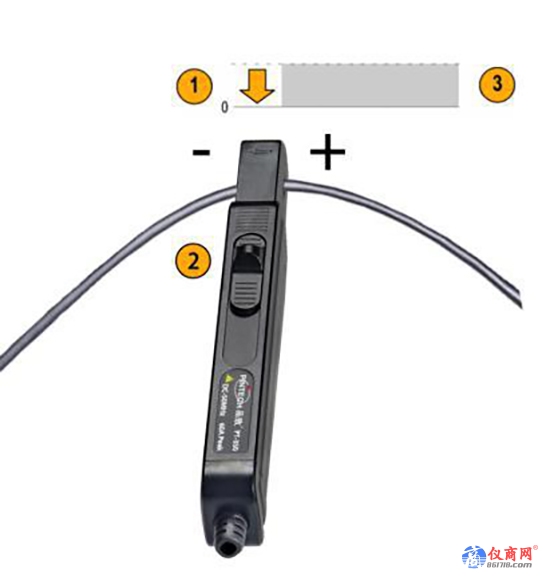

測試操作：
1. 在將探頭與導線連接之前，檢查示波器的顯示。如果存在直流偏移，則對探頭進行消磁和歸零。
2. 關閉并鎖住導線上的探針卡爪。若要正確讀取極性，請連接探頭使電流從正負方向與探頭鉗口上的箭頭對齊。
3.讀取示波器顯示上的測量值。

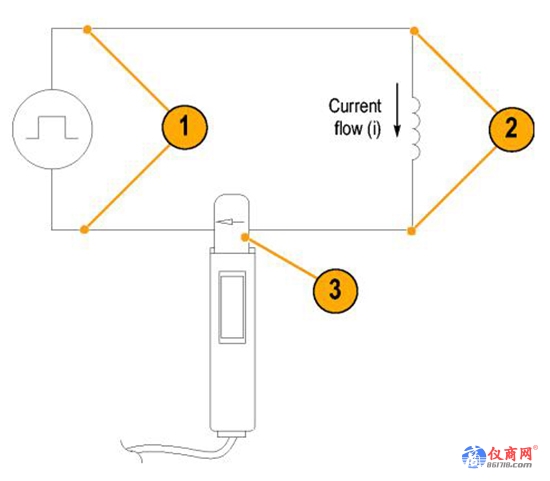

應用示例：低阻抗的脈沖源
這個圖顯示了一個極低輸出阻抗的恒壓脈沖發生器連接到一個低電阻的電感。
1. 通過脈沖發生器的輸出端子連接電感器。
2. 保持電感之間的電壓恒定。
3. 將電流探頭夾在源導線上。

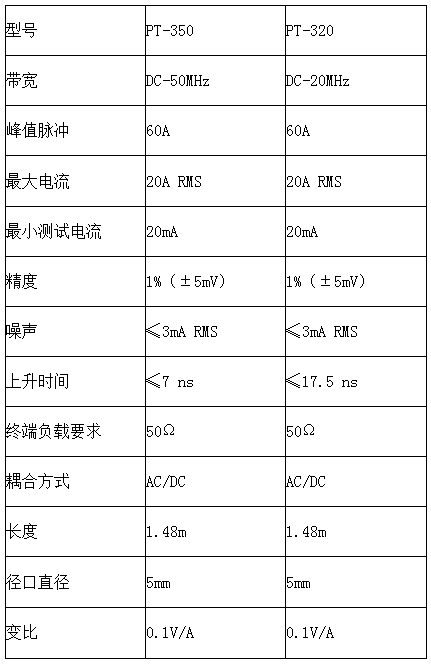

參考數據
注意事項
1.當滑塊處于鎖定位置時，可以對探頭進行消磁并進行測量。
2.將滑塊移動到未鎖定的位置，以便插入和移除進出卡爪的導線。
3.卡爪可以接受直徑5毫米(0.2英寸)的最大導體尺寸。
4.消磁探頭時確保鎖好探頭后按下消磁鍵。
5.插入電源后，請?jiān)试S有20分鐘的預熱時間，當遇到變壓器、大電路等強磁場和無線電等強電流時可能會導致無法正常測試。
6.進行電流測量時，被測載流體的位置應放在鉗口中央，以免產生誤差。
7.為了讀數準確，應保持鉗口干凈無損，如有污垢時，應用干凈的棉布擦洗干凈進行測量。
8.在測量小電流時，為了測量準確，應該繞圈測量。
9.不能測量裸導線電流，以防觸電和短路。
