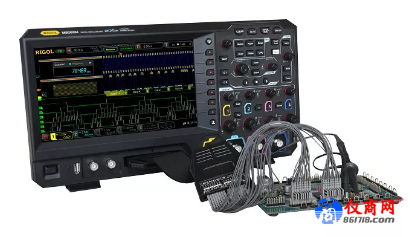

如今的集成設計領域，一款集成度較高的綜合示波器已經成為設計工程師必不可少的得力工具。普源精電（RIGOL）發布的5000系列數字示波器，它集7種獨立儀器于一體，包括示波器、16通道邏輯分析儀、頻譜分析儀、任意波發生器、數字電壓表、高精度頻率計和累加器以及一臺協議分析儀。5000系列數字示波器提供給用戶結合實際需要的最自由最經濟的選擇。

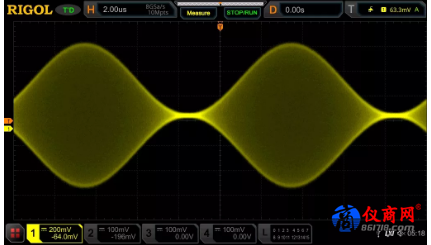

 1、示波器

--350 MHz、200 MHz、100 MHz、70 MHz四個帶寬型號，帶寬可升級

--實時采樣率最高達8 GSa/s

--2或4個模擬通道（模擬通道數可升級），標配16個數字通道

--存儲深度最高達200 Mpts（選配）

-->500,000 wfms/s的最大波形捕獲率

--每個通道均標配350 MHz無源電壓探頭

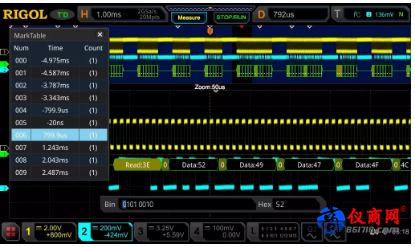

2、邏輯分析儀

--標配16個數字通道，選配一款PLA2216邏輯分析儀探頭

--所有數字通道波形存儲深度達25 Mpts

--最高采樣率1 GSa/s

--支持硬件實時的波形錄制、回放功能

--支持模擬通道和數字通道混合觸發和解碼

--方便的數字通道分組和組操作

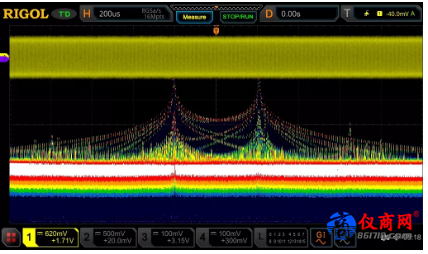

3、頻譜分析儀

--標配增強FFT，最大1 Mpts波形數據實時運算

--最大頻率范圍：示波器模擬帶寬

--同時顯示多達4組運算

--支持獨立的FFT彩色余輝顯示

--多達15個峰值的峰值搜索功能，事件列表可導出

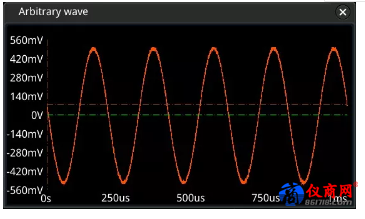

4、任意波發生器

-硬件標配2個波形輸出通道，只需訂購AWG功能選件

--13種預定義波形

--波形最高頻率25 MHz

--采樣率高達200 MSa/s

--支持高級的調制、掃頻和猝發信號輸出

5、數字電壓表（標配）

--3位DC/AC RMS/AC+DC RMS電壓測量

--符合或超出限值告警

--圖形顯示最新測量結果和前3秒內的極值

6、高精度頻率計和累加器（標配）

--3～6位可選高精度頻率計

--支持頻率的最大值和最小值統計

--標配48位累加器

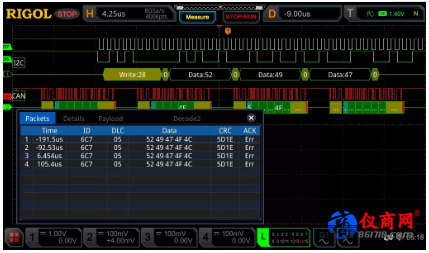

7、協議分析儀（選配） --支持RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553串行總線
