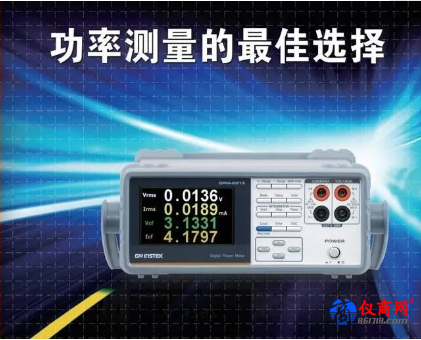

固緯電子 – GPM-8213，專為單相(1P/2W)交流電源功率測量設計的數字功率計。該產品采用4” TFT LCD顯示屏、5位數測量顯示、提供19種功率測量上相關參數、積分測量功能，并具有高精準的電壓/電流/功率測量能力、前/后面板輸入端子、豐富的通訊接口…等，來協助用戶達成清晰、便捷、準確的功率測量。
GPM-8213提供多達19種功率測量上的相關參數，包括電壓(Vrms/ V+pk / V-pk)、電流(Irms/ I+pk / I-pk)、頻率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、視在功率(VA)、無效功率(VAR)、功率因子(PF)、相位角(DEG)外，還可以量測總諧波失真率(THDV/ THDI)，以及高精準的電壓/電流/功率測量能力(±0.1%讀值±0.1%檔位)；并且妥善的利用了TFT LCD顯示屏的優勢，除可使用簡單模式呈現與傳統功率計相同的四個測量參數外，甚至還具有最多可顯示8種測量參數(2個主要測量+6個監控測量)的模式，不只滿足了制程測試上精準度及清晰易讀的需要、同時也能符合研發設計和質量驗證上多樣性的測量應用需求。
針于待測產品需符合IEC 62301/EN 50564待機功率消耗測量時的設備需求，GPM-8213也提供絕佳的測量支持，包括測試帶寬可達DC~6kHz、可支持最小電流檔位至5mA(分辨率可達0.1uA)、可滿足1uW的功率測量分辨率、波峰因素可達3 (半量程可達6)，同時可測量總諧波失真率(至少13階的電源諧波)。對于一般功率測量時的大電壓/大電流測量應用，也提供PT / CT rate功能可搭配外部比壓器(Potential Transformer)或比流器(Current Transformer)以符合測量需求。
另外，在資料擷取和儲存方面，除了可以透過標準配備的RS-232C/ USB接口(虛擬COM)/ LAN來編寫程序讀取外，同時還提供可選購的GPIB接口(需于出廠前加裝)，以符合多數使用自動測量系統者的習慣。
主要特點：
·4” TFT LCD顯示屏
·兩種數值顯示模式
標準畫面 : 顯示2個主測項+6個小測項
簡易畫面 : 顯示4個主測項的測試值
·符合IEC 62301功率測量時之需求
電壓/電流測試帶寬可達DC~6kHz
瓦特分辨率最高可達1uW
最小電流文件位5mA, 分辨率可達0.1uA
電流/電壓可測至CF為3的畸形波, 半量程CF可達6
W-h功率時間/A-h電流時間 積分功能
具總諧波失真測量
·具前面板測試端子
·標準接口: RS-232C, USB device, LAN
·選購界面: GPIB (須于出廠前安裝)
·選購配件: GPM-001
目標客戶群和產品提供之利益
生產制程Manufacturing Engineering
- 簡易顯示模式(4個主要測項)和0.1%基本準確度(電壓/電流/功率)，提供制程檢驗對量測觀測和準確度的需要。
- 前板端子及測試治具盒(選配)，有效協助制程提升檢測效率。
- RS-232C/ USB device / LAN / GPIB (選配)，提供制程自動化控制的需要，收集并管理檢測結果，便于產品分析與改善。
質量驗證Quality Assurance Verification
- 0.1%基本準確度(電壓/電流/功率)和高分辨率(0.1uA/ 1uW)，提供質量驗證時對精確和準確度的需要。
- 多樣的量測項目和積分功能，滿足質量驗證上對量測的需要。
- RS-232C/ USB device / LAN / GPIB (選配)，提供制程自動化控制的需要，收集并管理檢測結果，便于產品分析與改善。
研發設計Research and Development
- 50000位數分辨率和0.02%直流基本準確度，提供教學實驗對精確度和準確度的需要。
- 多樣的量測項目和輔助功能，滿足各種教學實驗上對量測的需要。
- USB device /選購配備GPIB (僅GDM-8342)，提供長時間實驗數值監控的需要，透過PC收集并管理檢測結果，便于實驗分析。
