示波器測量信號的精度和準確性主要取決于示波器的四大參數：帶寬、采樣率、存儲深度和波形捕獲率，示波器的價格也主要取決于這些參數的高低。那你都了解他們是什么含義嗎？

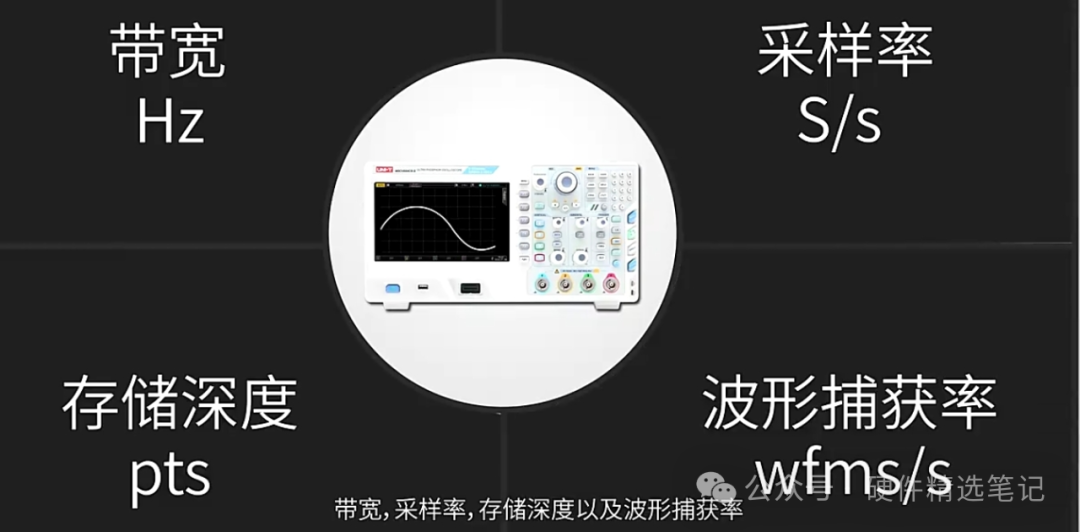

圖1 示波器的四大參數

①帶寬

示波器的帶寬表示示波器所能準確測量信號的最高頻率，但此時的信號幅值其實已經衰減到原信號幅值的0.707倍了，因此在選擇帶寬時，一般讓示波器的帶寬至少是被測信號頻率的5倍。帶寬越寬所能測量的信號的頻率也就越寬。

如果我們用帶寬是100MHz的示波器去測量頻率同樣為100MHz的方波信號時，會發生什么呢？

其實測量到的波形會變成正弦波，我們都知道方波其實是由正弦波（基波）加上它的奇次諧波分量所組成的，公式如下：

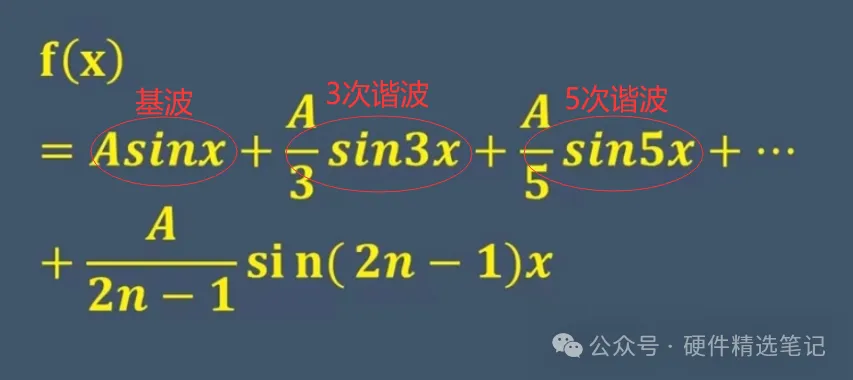

圖2 方波的表達式

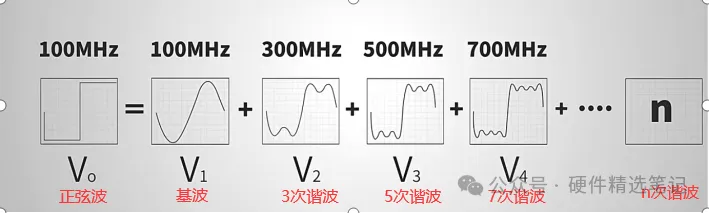

圖3 方波由基波加正弦波組成

從公式可以看出，正弦波（基波）的頻率與方波的頻率一致都為100MHz，而3次諧波、5次諧波的頻率依次為300MHz、500MHz，而示波器的頻率只有100MHz，因此只能準確的測量到基波（也就是正弦波），從而使的測到的波形嚴重失真。

②采樣率

采樣率是指示波器每秒采集的樣本數量，單位通常是Sa/s（采樣次數每秒）或GS/s（十億次采樣每秒）。根據香農定理，為了避免波形混疊，采樣率應該大于被測信號頻率的兩倍。在實際應用中，采樣率至少需要大于帶寬的兩倍，以確保能夠捕捉到信號的所有細節。

采樣率越大，相同時間采集到的樣本點數量也就越多，下圖展示了不同的采樣率對采集到的波形的影響。

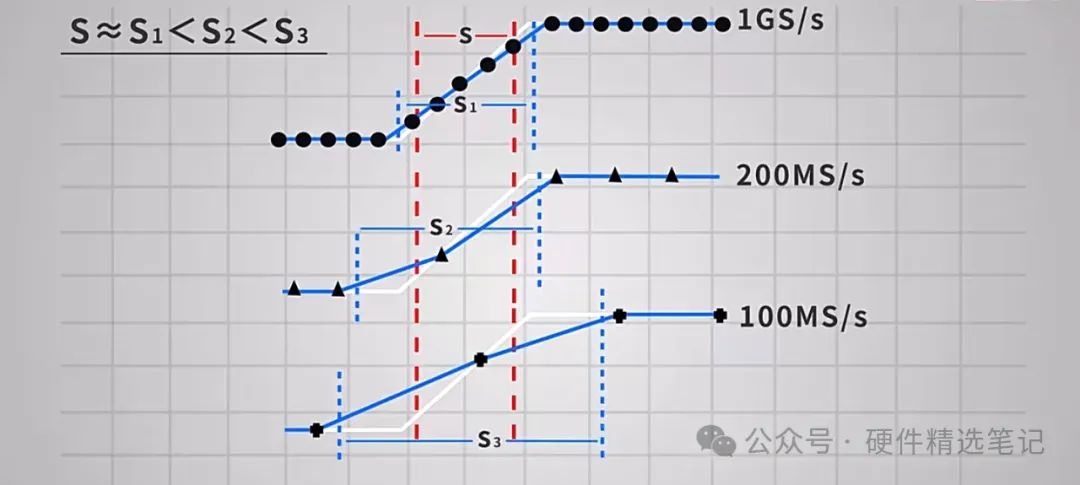

圖4 不同采樣率對采集到的波形的影響

圖4中黑色的點代表采樣點，藍色的線代表采樣得到的波形，可以看出：采樣率越高，采集的點越多，得到的波形越接近真實的波形。

③存儲深度

存儲深度表示示波器能夠存儲的采樣點數量，單位通常是Mpts（百萬點）。存儲深度與記錄時間長度和采樣率有關，存儲深度=捕獲時間長度×當前采樣率。

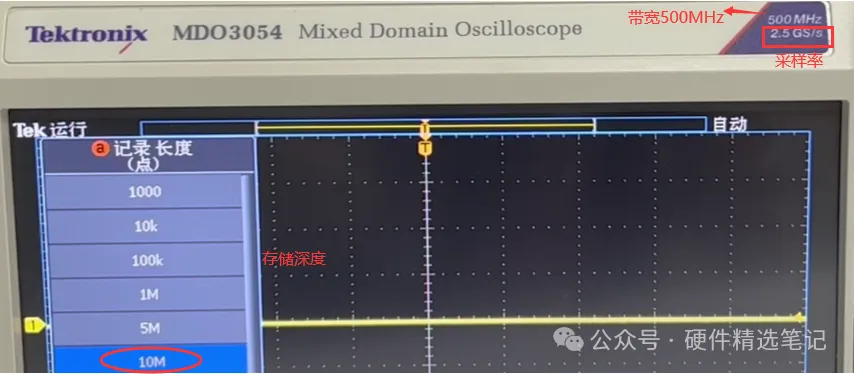

圖5 示波器的存儲深度

按照圖5所示，如果此時示波器的采樣率為2.5GS/s，選擇存儲深度為最大10M，則在這種設置下，示波器所能存儲波形的時間為：t=10M/2.5G=4ms（注：1G=1000M），也就是此時示波器只能采集4ms的波形。這還是在選擇最大存儲深度的情況下，顯然這不符合我們的實際測試需求。實際上，2.5GS/s是這個示波器的最大采樣率，而實際的采樣率示波器會根據時間進行自動的調整，如下圖所示的示波器此時的采樣率為25M次/秒。

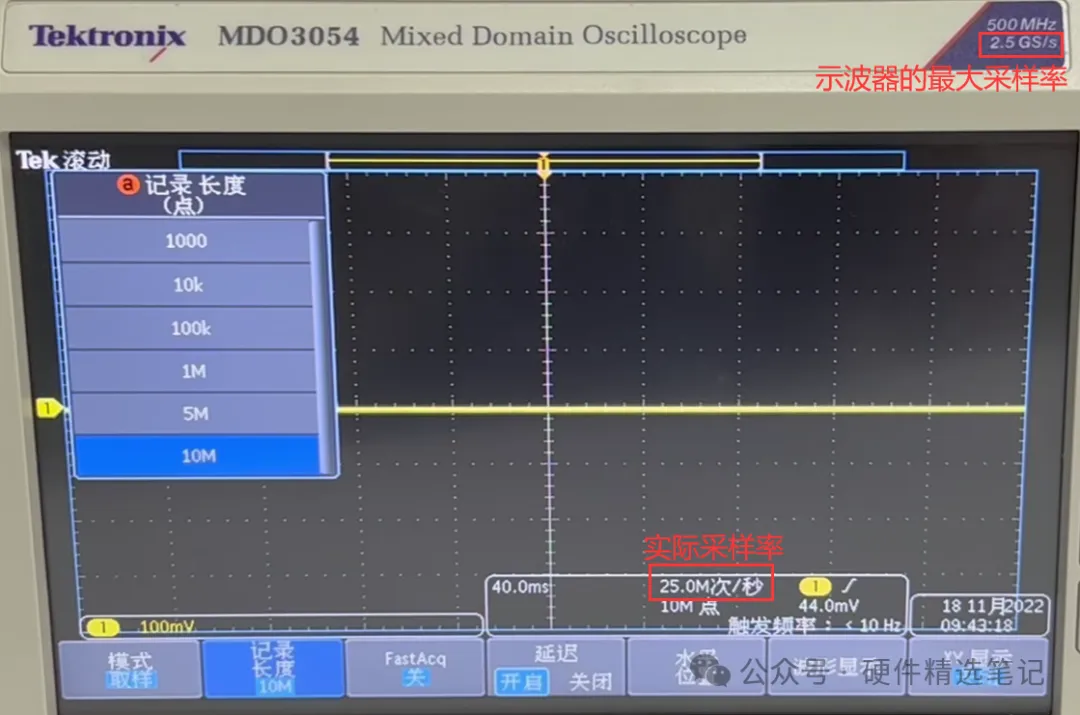

圖6 示波器的實際采樣率會根據時間進行自動調整

存儲深度越大，則在相同的時間里，就可以設置更高的采樣率，從而使采集的波形更精確。如果采樣率設置為一個定值，那么我們?nèi)菀字?，?dāng)存儲深度越大，就可以存儲更長時間的波形。如下圖所示，觸發點一般在示波器最上方的中間位置，在前一篇文章的屏幕詳解里已經做過了介紹，存儲深度越大，觸發點前后的波形就越長。

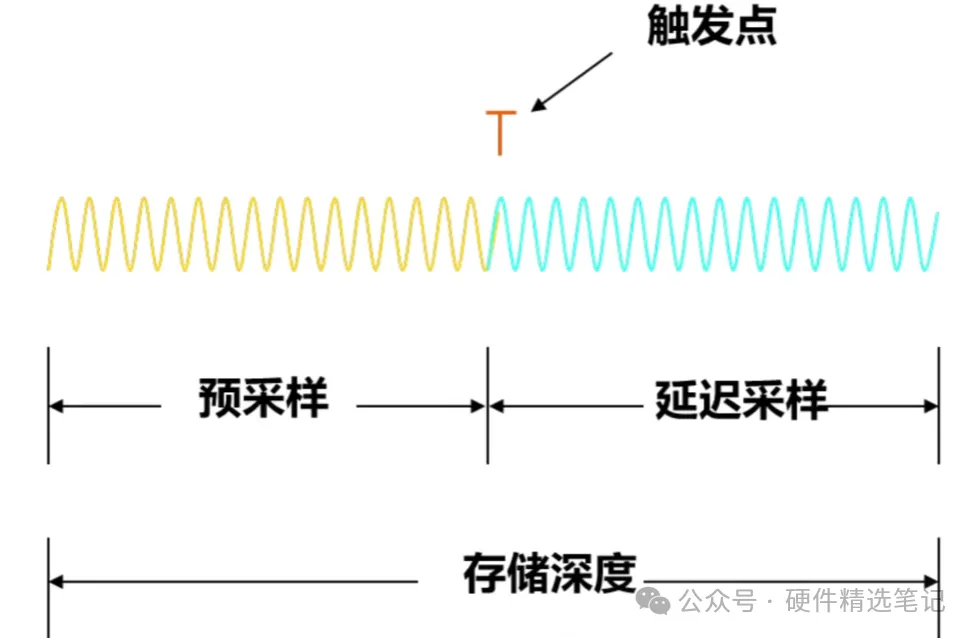

圖7 示波器存儲深度

④波形捕獲率

波形捕獲率是示波器每秒鐘重構波形的次數。當示波器采集到樣本點后，就需要對這些樣本點進行波形重構，也就是將采集到的點重構成連續的波形。在這個重構的過程中，示波器是不采集信號的，因此就會漏失掉在波形重構期間的數據點。波形捕獲率越高，說明每秒鐘重構波形的次數越多，波形重構的時間也就越短，漏失掉的數據點也就越少。被測信號中的偶發異常信號就越容易被捕捉到，如下圖所示。

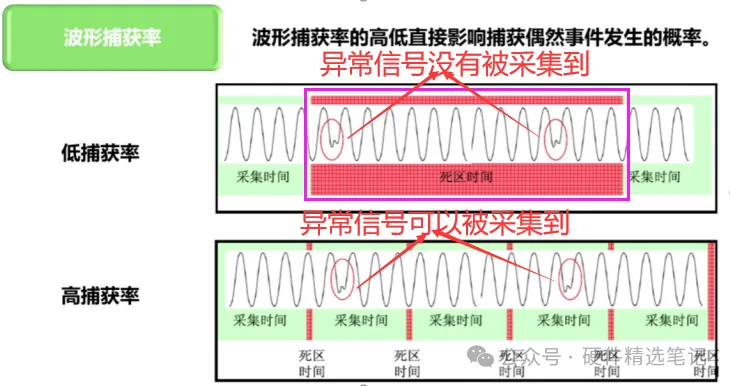

圖8 低的波形捕獲率更難采集到偶發異常信號

不同價格的示波器主要是受這四大參數高低的影響，除此之外，還受到示波器測量通道數量（一般為2通道或者4通道）、有無內置信號源等的影響。
