什么是增益壓縮二維掃描?

1dB(或0.1dB)壓縮點是功率放大器的重要指標之一,是射頻工程師關注的重點,使用矢量網絡分析儀的常規S參數測量功能,通過在點頻狀態下進行功率掃描(可以稱為“一維”掃描),可以通過觀察增益隨輸入功率的變化找到壓縮點。

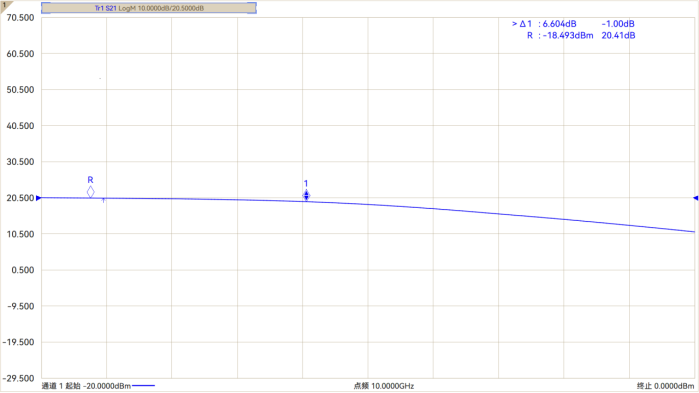

圖1 點頻狀態下的增益壓縮測試


該方法的缺點是單次測量只能得到單一頻點的壓縮點,那么如何快速實現整個工作頻段的壓縮點測試呢?這就需要用到Ceyear3674系列矢量網絡分析儀的增益壓縮二維掃描功能,在該模式下,通過一次測試可以自動完成所有頻率點下的功率掃描,得到放大器在頻域的所有增益壓縮參數和線性參數。




(壓縮參數軌跡曲線)

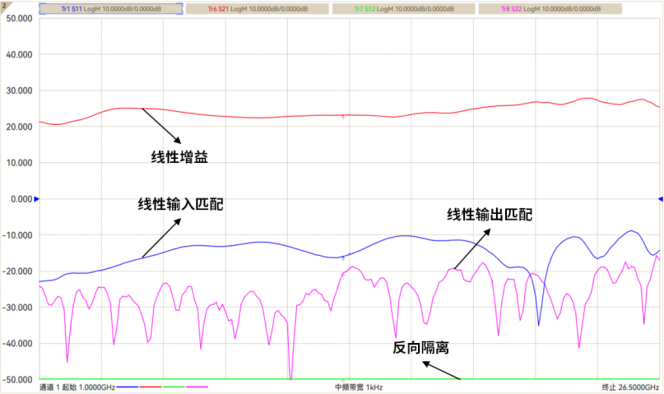

 (線性S參數軌跡曲線)

圖2 增益壓縮測量軌跡


簡明易懂的測量設置


Ceyear3674系列矢量網絡分析儀的放大器增益壓縮測量應用僅需一次設置,一次校準,一次連接就可以得到全部測量參數。向?qū)絽?shù)設置和校準步驟,使測量更加簡單易行。更為直觀的三維視圖Ceyear3674系列矢量網絡分析儀三維視圖可以更直觀展示增益壓縮測試結果,更形象具體的展示了放大器輸出功率隨輸入功率或頻率的變化情況,方便用戶更直觀地了解放大器的增益壓縮特性。

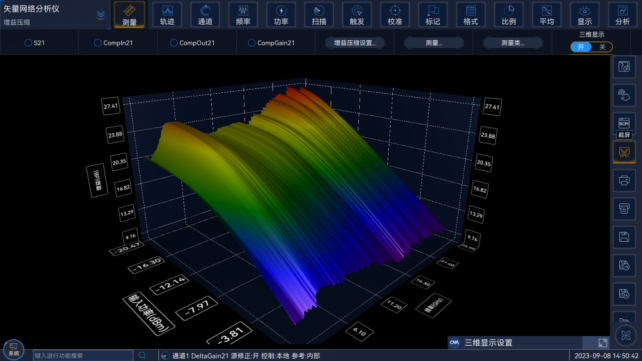

圖3 增益壓縮測試結果三維視圖


Ceyear3674系列矢量網絡分析儀增益壓縮測量功能專為放大器測試而開發,憑借超寬功率掃描范圍,高功率端口輸出,高線性度接收機,功率和誤差雙修正校準技術等優異的硬件性能和軟件設計,使用戶可以簡單、快速、準確地完成放大器增益壓縮測量,結合噪聲測量,有源互調測量,混頻器/變頻器測量等功能,可以全面表征放大器、混頻器/變頻器的綜合參數,并提供芯片測試等全面測試解決方案。
