嵌入式系統應用在汽車領域快速增長。許多車輛設計使用CAN進行電子控制單元 （ECU） 之間以及ECU和傳感器，執行器和顯示器的通信。從制動系統到信息娛樂系統的子系統都提供實時通信的功能。
工程師通常都會使用示波器來抓取CAN總線數據，與通信采集卡不同，示波器不僅可以進行協議分析，還可以看到物理層傳輸情況，從軟硬件兩方面來幫助工程師了解分析總線情況。
一、什么是 CAN 總線？
控制器局域網絡 (CAN) 為最初針對汽車應用設計的總線結構，但是，它也在其他領域找到用武之地。CAN 總線是在不同類型電纜（具體取決于應用）上運行的均衡（差分）2 線接口。此標準規定了幾種不同數據速率，1 Mb/s 為 CAN 的最快速率。最新版本 CAN FD（靈活數據速率）已經將傳輸速度升至 10 Mb/s，同時還提高了包有效載荷數據字段最大長度。為了保持信號質量，總線需要在電纜的兩端使用 120Ω 終端電阻，以確保阻抗匹配。
自 1980 年代推出以來，CAN 總線一直用于在電子控制單元 (ECU) 之間以及與車輛傳感器之間傳輸數據。
二、聯網汽車中的 CAN 總線
近年來，汽車中產生、傳輸和接收的數據量大大增加，并且在未來還會繼續增加。如今，許多汽車都包含 80 多個電子控制單元 (ECU)，它們通過不同的總線網絡連接。在未來幾年，我們預計這個數字將超過 100，因?yàn)橐恍┖廊A汽車使用的 ECU 數量已達到 150 個。
汽車子系統間的集成度提高意味著除了處理傳感器和致動器信號外，還有許多 ECU 同時在更多的串行總線上通信。例如，ECU 通過 CAN（對于關鍵系統）和 LIN（對于優先級較低的控件，例如車窗和后視鏡）通信極為常見。
三、CAN 總線故障排除
由于駕駛員的安全依賴于這些系統的正常通信，因此確保 CAN 總線配置正確至關重要。幸運的是，當您有了合適的工具，排除 CAN 總線故障就變得很容易。在這個簡短的指南中，我們將介紹故障排除技巧和快速完成任務所需的工具。
四、如何用示波器調試解碼的 CAN 總線協議
1、CAN總線觸發

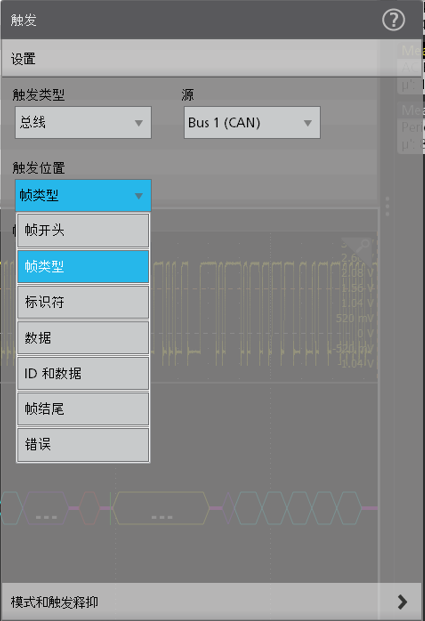

進行CAN總線觸發時，若使用默認的上升沿觸發，會出現波形跳動，不能穩定觸發在屏幕中間的情況，此時可以使用總線觸發。
2、設置CAN / CAN FD總線解碼

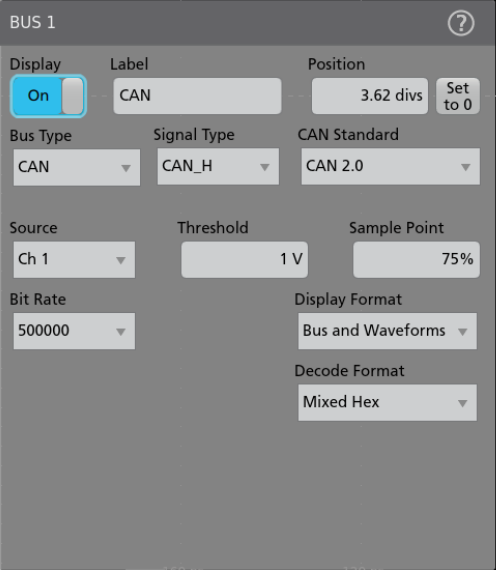

在配備 CAN 解碼和觸發功能的泰克示波器上，按下前面板總線按鈕可以設置示波器的CAN總線解碼信息。為了示波器能夠正常解碼，需要輸入一些基本參數：
CAN標準
信號類型
輸入通道
比特率
電壓閾值
采樣點（以位時間的百分比表示）
CAN總線是差分信號。示波器可以使用無源探頭進行總線解碼，若使用差分探頭則可以提高信號的保真度和抗噪性。
3、了解CAN/CAN FD總線解碼信息
CAN信號被解碼并顯示為總線波形（底部）和事件表（頂部）
CAN報文解碼后的元素，會使用不同顏色來顯示。
對于工程師，時間表格式可能更有用。這種帶有時間戳的總線活動顯示可以很容易地與軟件列表進行對應，并提供傳輸速度的簡單計算。
事件表還提供與波形顯示的鏈接。您可以單擊表格中顯示的報文，將會自動跳轉到對應波形，配合旋鈕可以放大相應的總線信號和生成的解碼總線波形，并顯示在屏幕的下半部分。
4、DBC文件解析
.dbc文件是用來描述CAN總線通訊信息數據的一種文件，其中包含了CAN總線中協議數據及其所代表的具體意義。

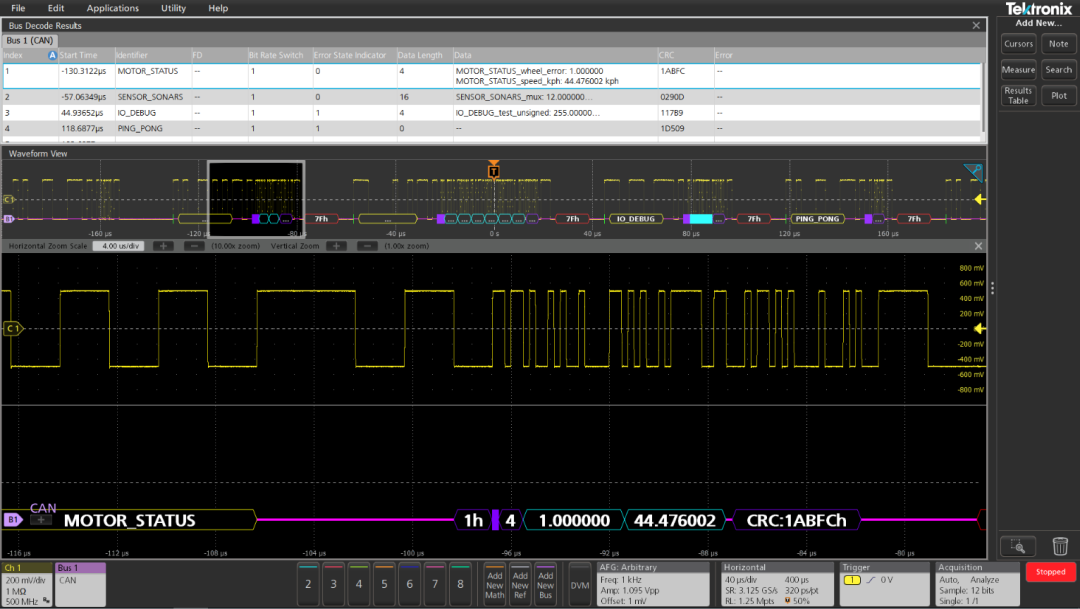

在汽車路試中，對于車輛錯誤故障信息，需對CAN報文數據進行實時DBC解析，定位問題點。如上圖，就是通過.dbc文件將CAN報文轉換成了和電機狀態和其當前狀態值，便于工程師進行實時分析和調試。

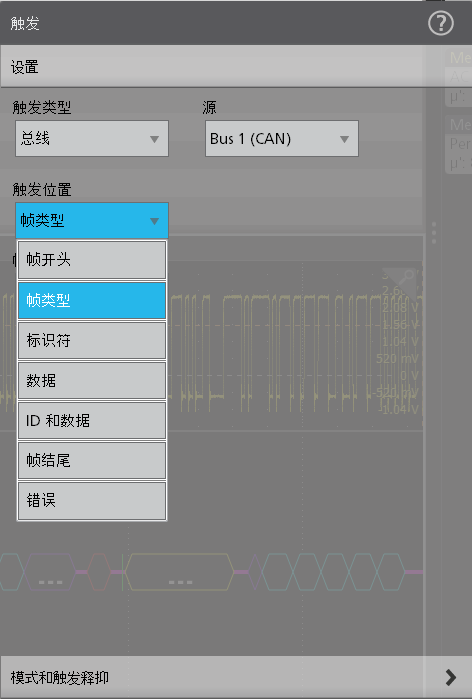

5、CAN總線觸發
完整的CAN/CAN FD總線觸發功能包括以下觸發器類型。
幀開頭：幀起始位置
幀類型：數據幀、遠程幀、錯誤幀
標識符：標準格式有11 個位的標識符（ID），擴展格式有29 個位的ID
數據：數據的內容，一幀可發送0~8個字節的數據
幀結尾：幀結束位置
錯誤：例如ACK錯誤、位填充錯誤等
可以根據實際需求選擇不同的觸發位置，便于快速定位和分析數據。
6、CAN總線數據搜索
在配備CAN/CAN FD解碼的泰克示波器上可以搜索CAN總線活動，您可以使用搜索功能來查找所有總線滿足特定搜索條件的事件，并確定發生了多少次。

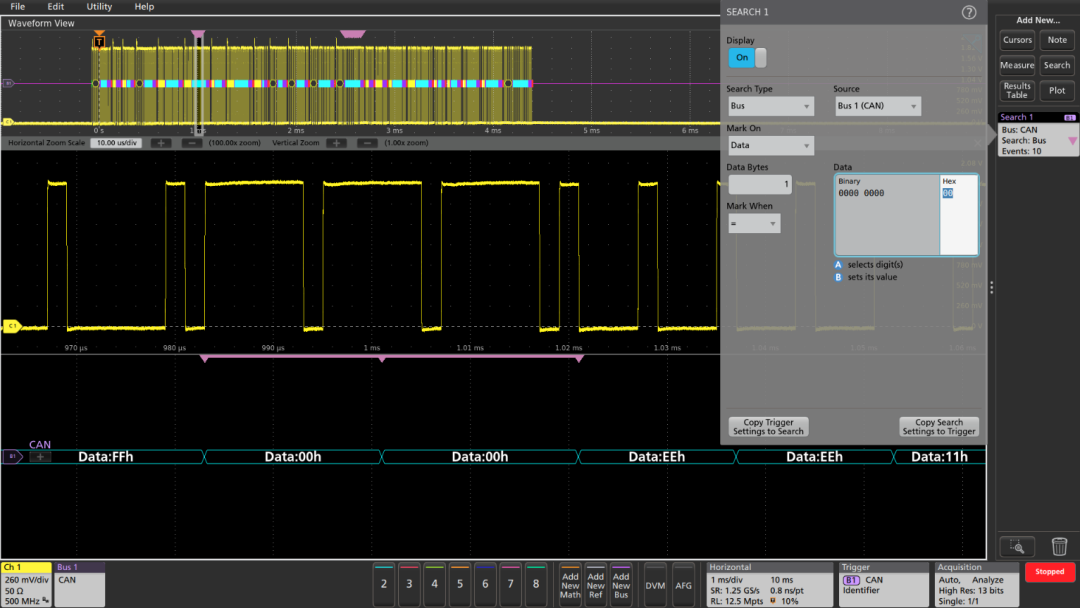

如上圖所示，搜索函數設置為自動搜索十六進制的數據值為00的數據。它發現并標記了10次出現。
7、dbc.數據搜索
除了搜索十六進制和二進制值外，當使用符號解碼時，可以加載.dbc文件?？梢宰詣?dòng)搜索解析后的數據和信息。

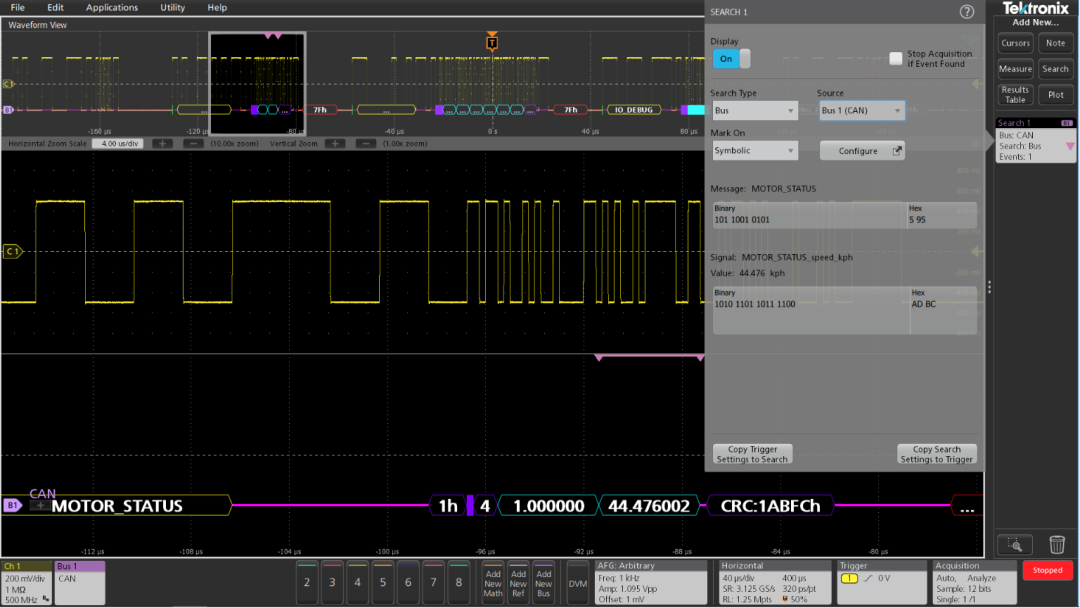

如上圖所示，搜索找到帶有MOTOR_STATUS_speed_kph信號的MOTOR_STATUS消息值為44.476公里/小時。

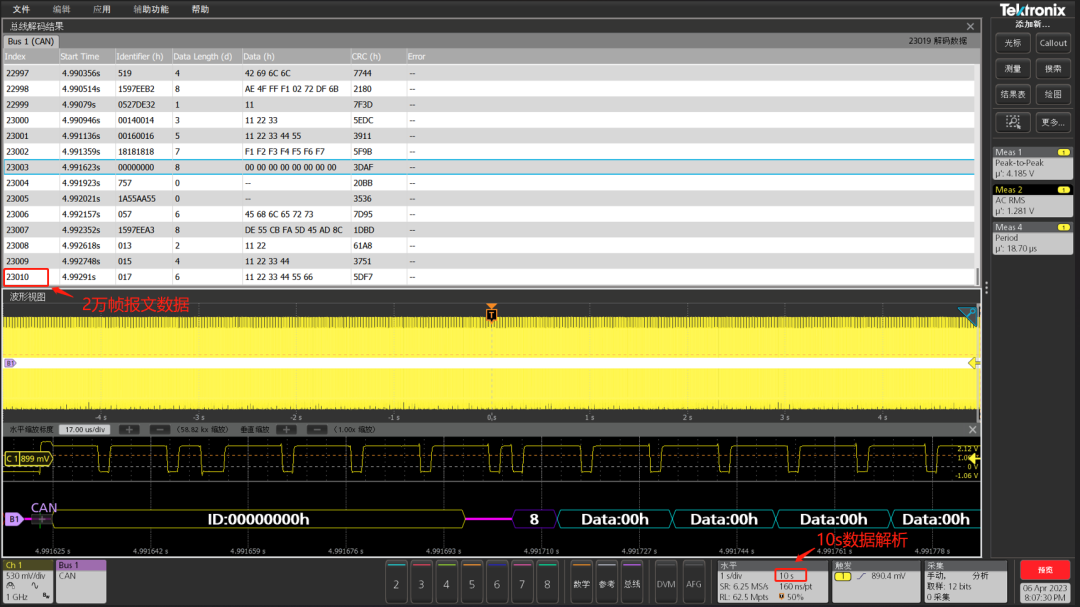

由于總線協議手動解碼非常耗時，并且很容易出錯。東方中科合作伙伴—泰克的汽車總線解碼和觸發包針對 CAN、CAN FD、LIN 和 FlexRay 等常用 ECU 總線提供直觀的自動解碼和觸發功能。上圖為CAN總線解碼圖，長達10s的2萬幀CAN 信號被解碼并顯示為總線波形（底部）和事件表、（頂部）。
