FLIR Thermal Studio套件是目前菲力爾最先進的工業應用測溫方向紅外圖像分析和報告軟件，它可管理數以千計的紅外圖像和紅外視頻，其專為使用手持式熱像儀、無人機系統(UAS)、光學氣體成像(OGI)熱像儀的熱像師而設計，可提供先進的自動化數據處理功能，能顯著簡化工作流程并提高生產效率。那么，它是如何幫助熱像師們的呢？

1、圖像優化：熱調節和調色板

圖像優化的關鍵在于調整圖像對比度，使其顯示您需要看到的溫差，這一過程與溫度測量無關。FLIR Thermal Studio的圖像優化功能僅影響圖像的外觀：它們不會影響溫度測量結果。

手動調整圖像的跨度和電平就是熱調節的過程?？缍仁侵笀D像中看到的溫度窗口，電平是指跨度的中點?？缍阮愃朴谡{(diào)整電視機上的對比度級別，而電平類似于調整其亮度。熱像儀可能檢測到跨度所見范圍之外的更高或者更低的溫度，但除了量程范圍內的場景中的實際溫度之外，不提供更多有用的信息。

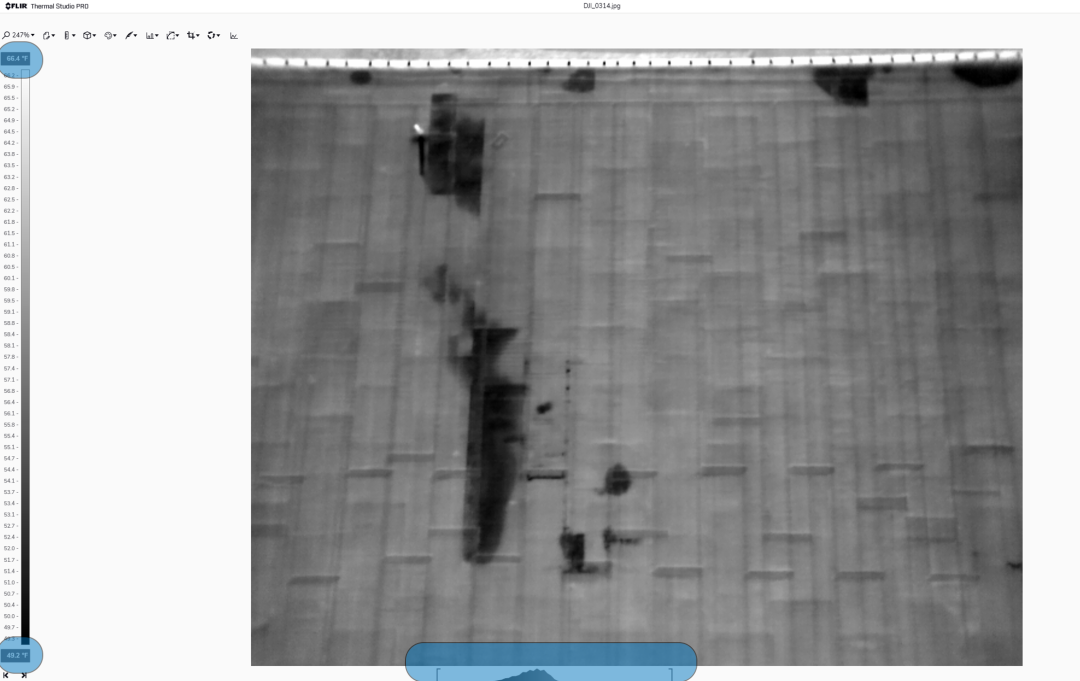

使用輸入具體跨度數值或通過拖動直方圖上的滑竿來調整跨度

在這張屋頂?shù)钠矫鎴D中，跨度為45.1°F（約7.2℃）至83.1°F（約28.3℃），這些指標可以在圖像左側的標尺上沿著垂直軸看到。83.1°F（約28.3℃）以上的一切都是白色，45.1°F（約7.2℃）以下的一切都為黑色，介于兩者之間的所有東西均為灰色或陰影。

這些顏色或陰影提供了所需的視覺細節，但有時“自動調整”功能不會將這些顏色設置為所需的溫度。因此，您可以通過在圖像左側的比例尺中輸入數字或通過拖動圖像下方直方圖上的滑竿來調整分配顏色的溫度范圍。

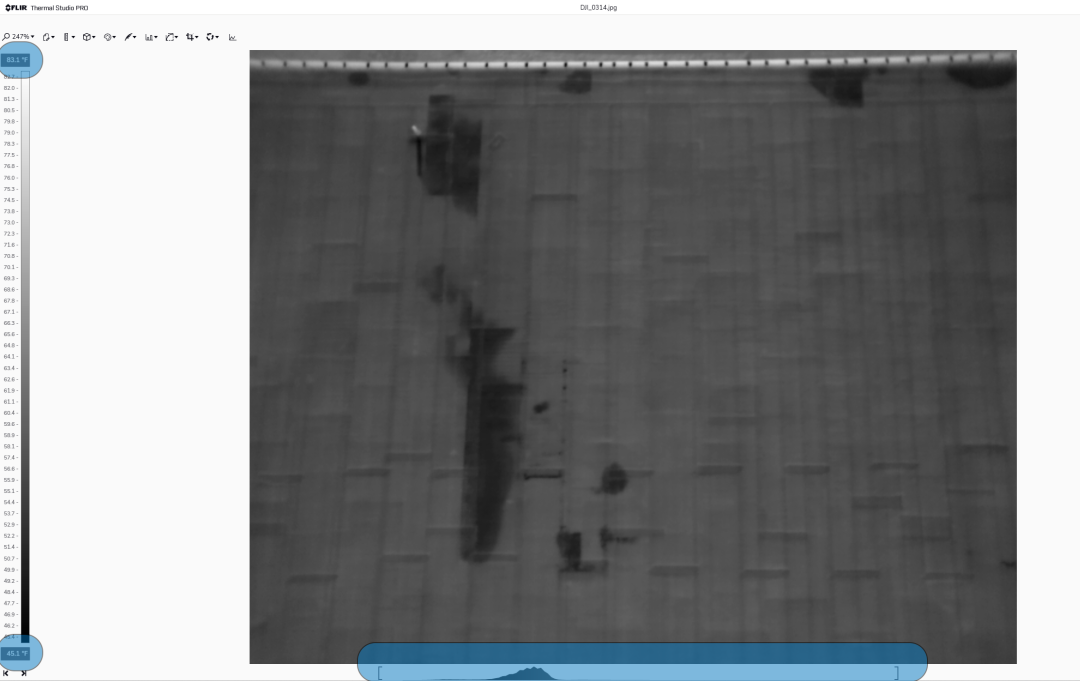

調整跨度為 49.2°F(約9.5℃)-66.4°F(約19.1℃) 的屋頂出現了熱異常

在同一圖像中，屋頂出現一些熱異常。為了更好地看清它們，您可以對圖像進行熱調節。例如通過將跨度調整為49.2°F（約9.5℃）-66.4°F（約19.1℃），可以清楚地看到疑似表面水分損壞的異常點（并且在進一步調查后確實如此）。

圖像的調色板也可以在Thermal Studio中進行調整。因?yàn)闊嵯駜x拍攝了不可見的熱量圖片，所以將顏色應用到不同強度的熱能上，以便可視化這些熱差異。Thermal Studio提供多種調色板，以提供易于理解的熱圖像。

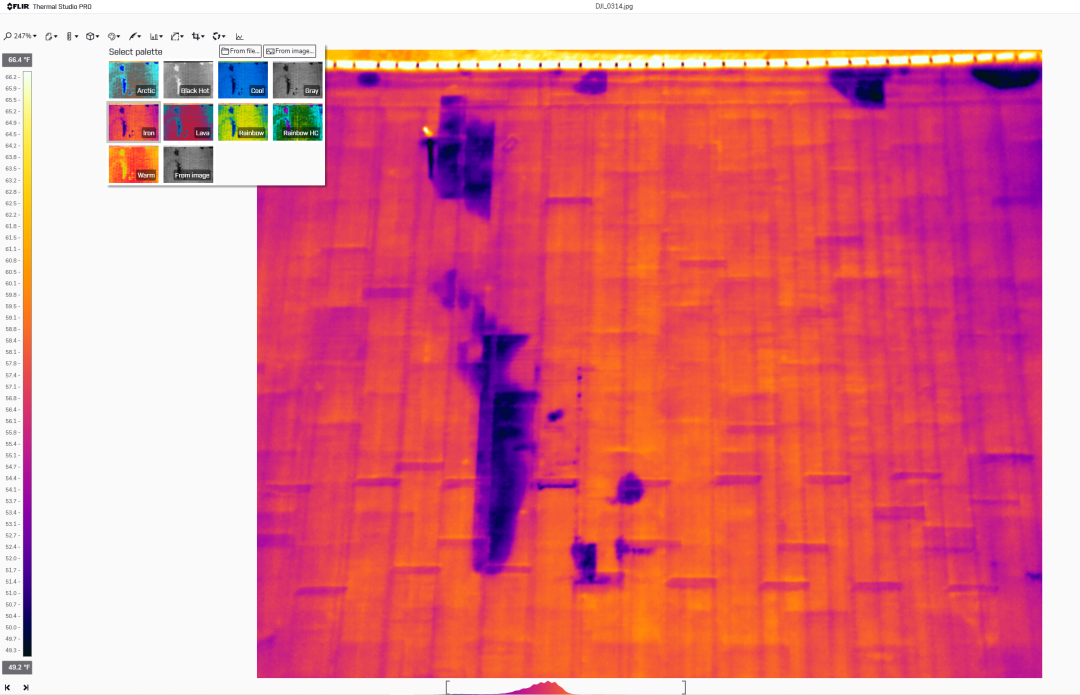

多種調色板可用于優化熱圖像外觀

戶外最常見的調色板是白熱和黑熱調色板。顧名思義，在白熱調色板中，圖像中最熱的東西是白色，最冷的東西是黑色，兩者之間的一切都顯示為灰色陰影。在黑熱調色板中，情況正好相反。Thermal Studio允許您從多個標準調色板中進行選擇，以產生最有效的結果。關于如何挑選最佳的調色板，感興趣的小伙伴戳這里：小菲課堂｜FLIR熱像儀竟有8種調色板？你都用過哪些

更改調色板對圖像的基本溫度數據沒有任何影響，因此您可以隨意嘗試不同的調色板并選擇您喜歡的調色板。

2、溫度測量

將您在拍攝過程中的表象溫度轉換為校正后的真實溫度是一個復雜的過程。Thermal Studio包含多種工具，可幫助您生成準確的測量結果。

測量工具顯示在標尺圖標下。它們分為兩類：點測量工具和區域測量工具。點測量工具測量特定目標。選擇點測量選項，然后單擊要測量的目標，就可以獲得該“點”圓內4x4像素正方形的平均溫度。測量結果將顯示在右側邊欄中的“測量”標題下。您可以在圖像上放置無限數量的點測量工具。也可以使用“Delta”工具自動比較各點之間的溫差。

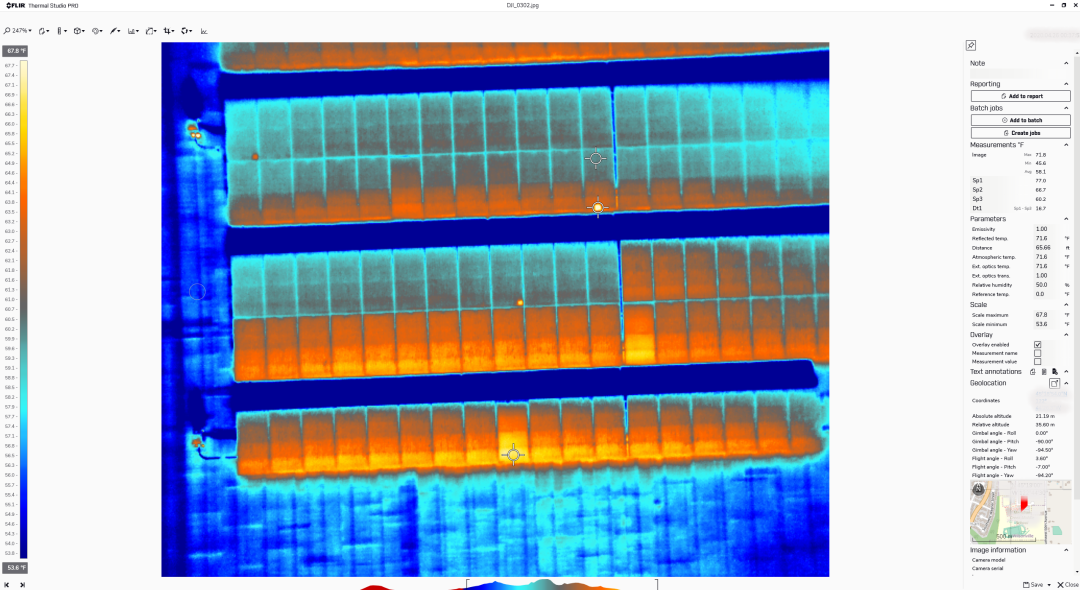

使用Thermal Studio調整參數并顯示溫度測量值

區域測量工具基本工作方式相同，但使用不同的形狀。區域工具提供指定區域內最熱和最冷像素的讀數以及該區域內所有像素的平均溫度。區域測量工具可以是矩形、圓形、橢圓、直線或自由多邊形。

右側邊欄的“參數”部分顯示了所有可調整變量，這些變量可補償影響溫度讀數精度的材料、表面條件、反射溫度和大氣因素的差異。請記住，熱像儀檢測的是紅外輻射，而不是溫度。它們根據輻射強度和輸入的輻射率、反射溫度、大氣溫度、大氣濕度和鏡頭到目標的距離補償來計算溫度。如果這些參數輸入不正確，溫度計算也將不正確。

“工欲善其事，必先利其器”，研究人員和電力、建筑、機械等工程師們，配備強大的熱像數據分析軟件非常重要，它能讓繁瑣復雜的數據分析工作變得簡單快捷。
