Fluke vt系列的出現，讓各行各業的工程師愛不釋手，我們很榮幸的邀請到一位在湖北某金屬制品公司的主管，看看他如何利用Fluke vt08輕便型紅外熱像儀進行設備維護吧!

公司名：湖北某金屬制品有限公司

姓名：寧先生  部門：設備科  職務：主管

1.VT08開箱

VT08紅外熱像儀,打開包裝里面有熱像儀主機，數據線，充電頭，產品所含有害物質和元素清單一份。

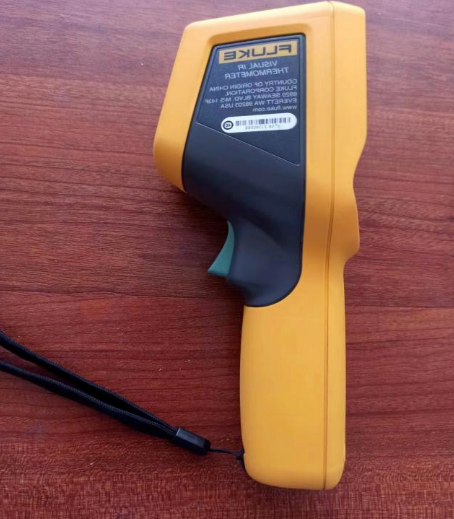

將主機從盒子里拿出，開機后可以看到是中文界面。熱像儀磨砂外殼，手柄大小適中，手感舒適。拍照扳機位置設計合理。

2.VT08現場實測環節

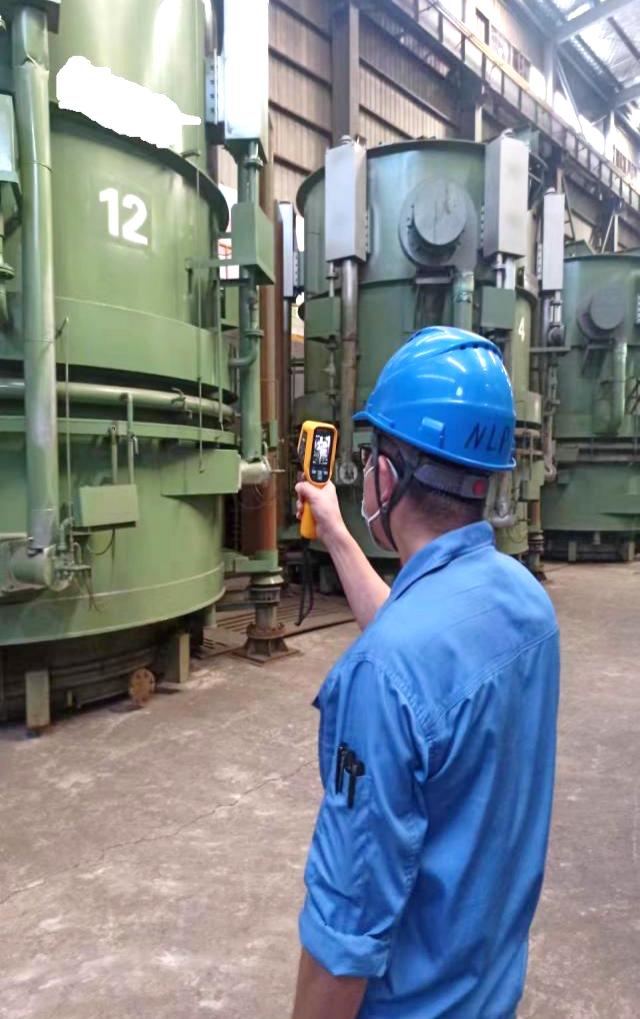

生產設備--熱處理爐

我們公司主要生產冷軋鋼帶，需要用到熱處理爐，對熱處理爐的外罩的保溫要求是溫升不能超過環境溫度+35℃。

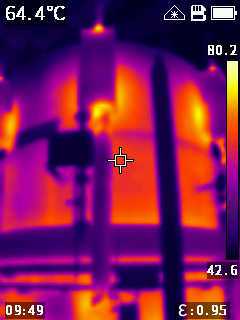

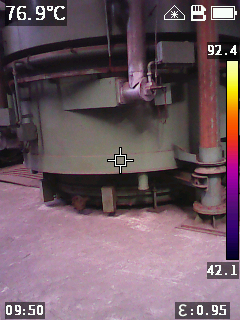

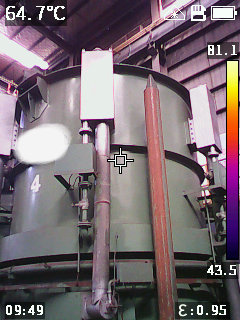

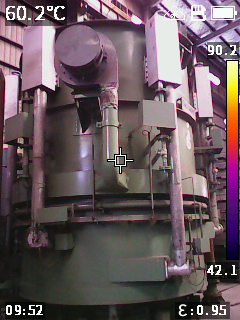

經過熱像儀現場實測，外罩保溫效果基本良好。熱處理車間的環境溫度比較高，達到37℃。部分區域溫度略有超出，經過仔細核查對比，溫度略高部分是熱處理爐的排煙管道出口。具體如下：

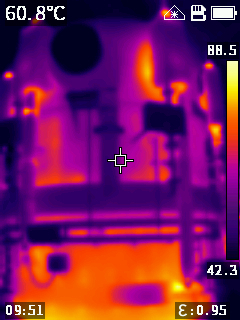

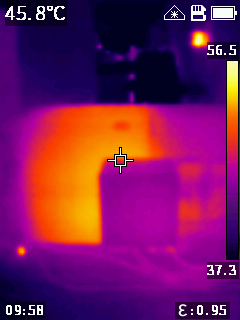

實測熱像圖

實測熱像圖

實測熱像圖

供電設備—變壓器

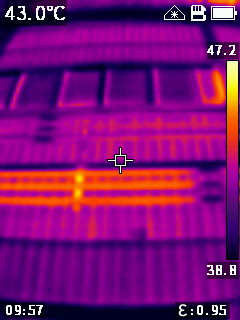

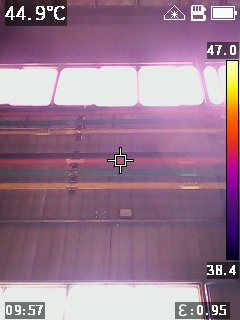

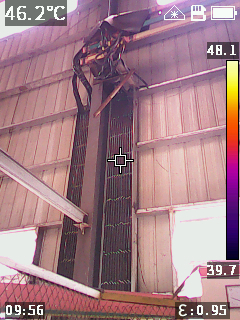

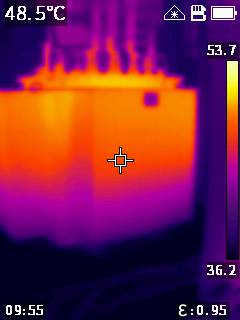

經過對比可以看出，變壓器上部溫度較高，考慮到變壓器的負載情況，此溫度在正常范圍。

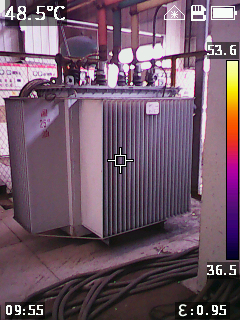

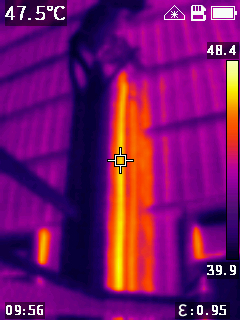

實測熱像圖

實測熱像圖

實測熱像圖

用電設備—油泵電機

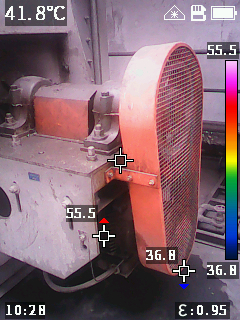

經過現場實測，發現一臺電機溫度超出范圍，趕緊提醒現場的操機人員更換備用電機，將超溫電機停機隨冷。

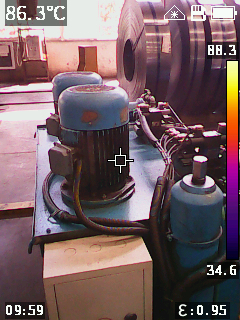

此為液壓站油泵電機，配置是一用一備。

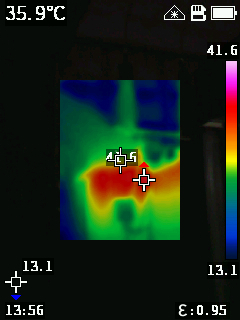

實測熱像圖

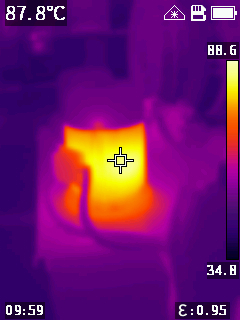

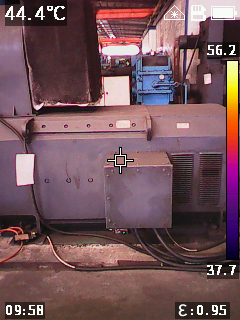

測試時有一臺直流電機的溫度較高，檢查發現電機的散熱風機的過濾網較臟，提醒現場操機人員更換過濾網后再測得的溫度明顯下降了。

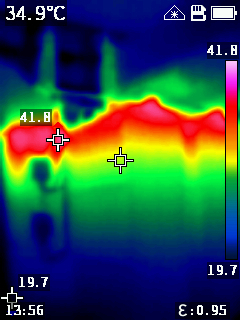

實測熱像圖

另外還測得有部分設備的傳動部位，可以看出傳動部位的潤滑情況。該部分圖片涉及到定制設備機密，其中部分為我公司專利改造品。具體圖片不便展示，敬請諒解。

3.VT08 使用感受

福祿克的VT08便攜式熱像儀，確實讓人感受到了科技帶來的便利。

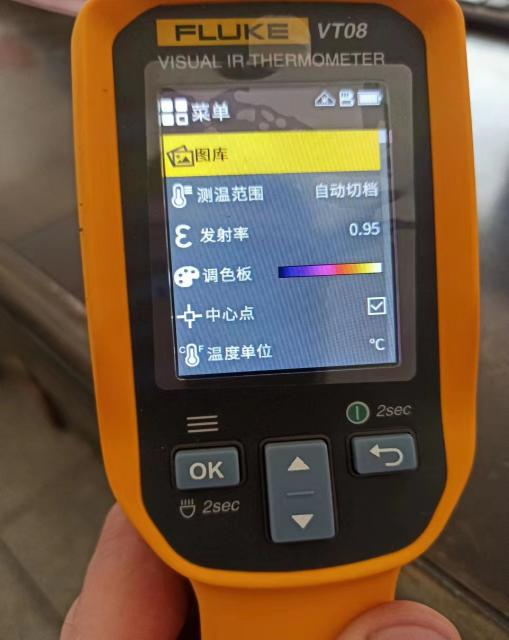

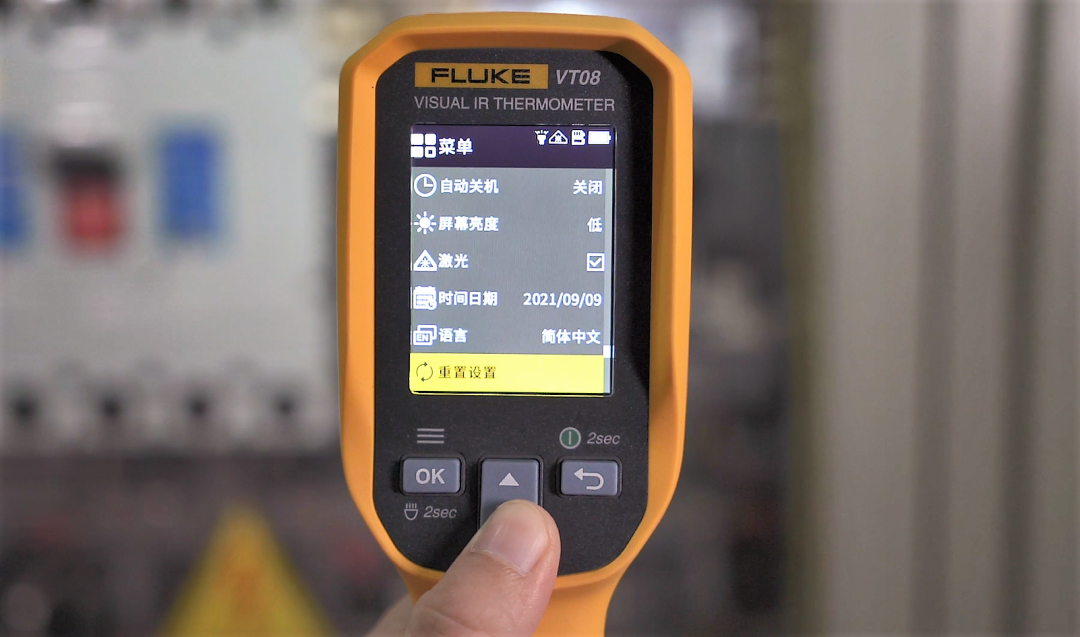

1.該熱像儀中文界面，操作簡單直觀。

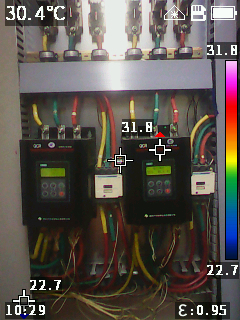

2.在熱成像界面，可以一鍵切換模式。模式有三種，一種是畫中畫，即紅外和彩色同時顯示;一種是紅外畫面;還有一種是彩色畫面。

畫中畫

紅外畫面

彩色畫面

確定好畫面后扣動手柄的扳機即可拍照，然后按“OK”鍵保存。

3.保存的照片可以通過數據線連接電腦進行查看，而且電腦上不需要額外安裝其他的軟件。

4.屏幕上帶有紅/藍色高低溫點，分別用來指示畫面中的最高溫度和最低溫度的點位，方便工程師對比及進行針對性處理。

在使用過程中，也發現了一些需要改進的地方：

1.SD卡建議改為外置，或者是增加一個外置SD卡位，在菜單中增加一個選項，可以自主選擇保存位置，使用起來會更加方便。

2.拍照得到的畫面需要手動保存。建議在菜單中增加一個選項，是自動保存還是手動保存，由該選項可以進行自主選擇。

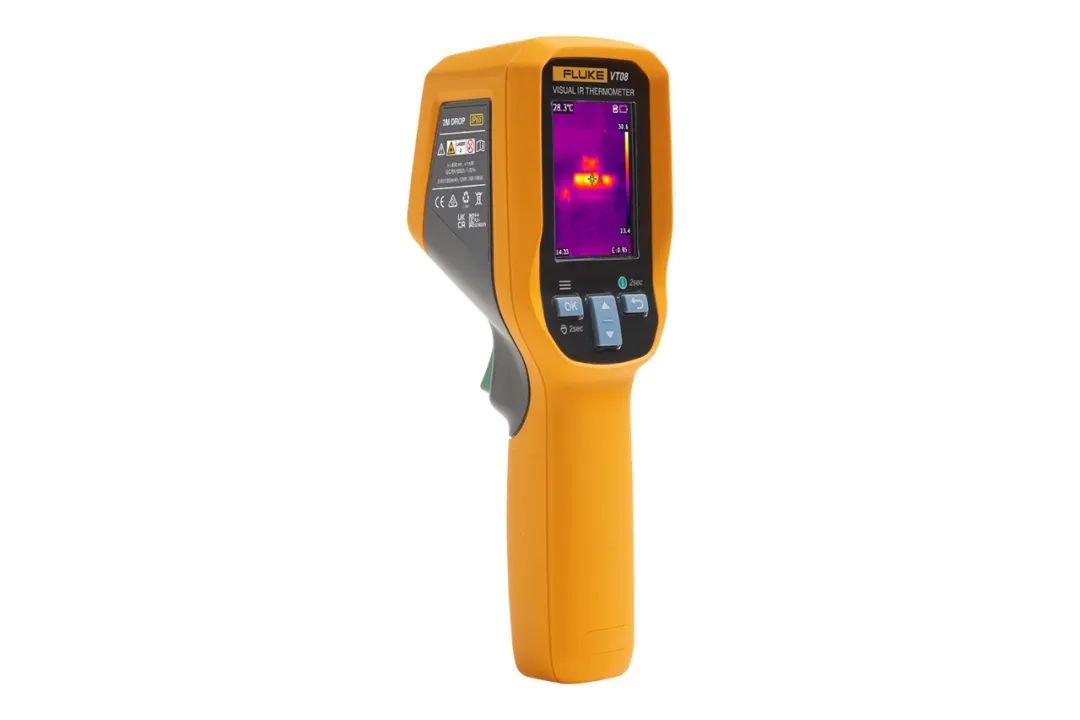

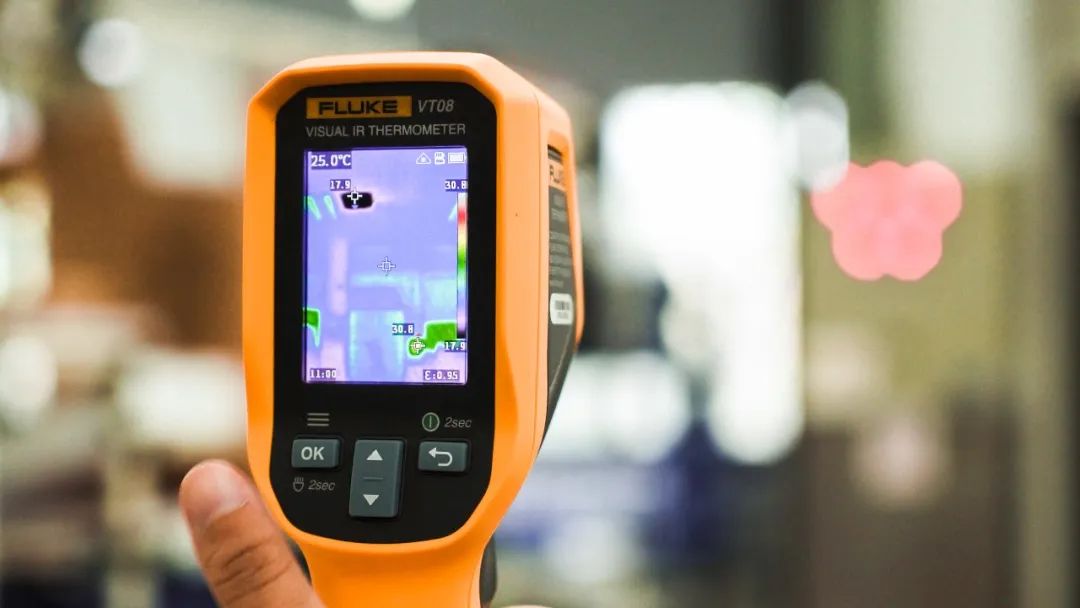

VT08輕便型紅外熱像儀
