示波器是電子工程師必備工具之一，常使用在電路設計、PCB制造、電子設備維修等場景中。示波器如此重要，選購時需要注意什么呢？下面我們一起來看看選擇示波器要考量的10個因素。

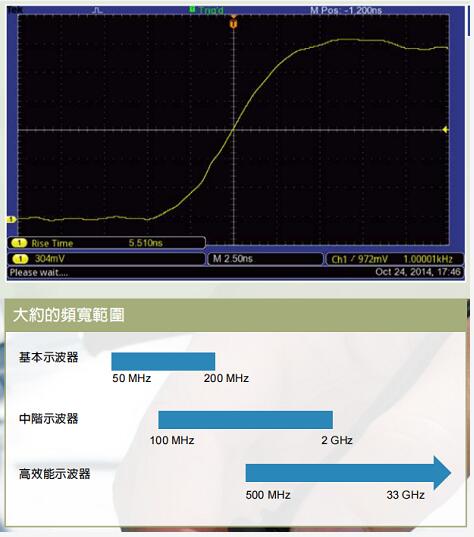

1、頻寬
頻寬決定了示波器量測類比訊號的能力，這決定了儀器可以準確量測的最大頻率。頻寬也是價格的關鍵的決定因素。
選擇示波器前先確定您的需求。例如，100 MHz的示波器通?？杀ＷC在100MHz下具有少于30%的衰減。為了確保優于2%的振幅準確度，輸入應該低于20MHz。
當選擇頻寬時，請使用「五倍規則」。示波器頻寬大于或等于您想要的最大頻率的五倍，如果頻寬太低，您的示波器將無法解析高頻率的變化。
基本示波器的范圍通常為50 MHz至200 MHz。如果您需要更多的頻寬，則可使用更高效能示波器，以涵蓋350 MHz以上，可達數十個GHz的范圍。
2、取樣率
取樣率(每秒取樣數)是示波器取樣訊號的速率，類似于攝影機的訊框率；這決定了示波器能擷取多少波形細節。
同樣地，我們建議采用「五倍法則」：使用至少5倍于您電路最高頻率分量的取樣率。
大多數的基本示波器皆具有1至2 GS/s的(最大)取樣率。請記住，基本示波器擁有高達200MHz的頻寬，所以示波器設計人員通常會在最大頻寬下，以5至10倍超取樣來設計示波器。
取樣的速度越快，就會遺失越少的信息，以及示波器將能更有效地呈現待測訊號；但是，這也會越快填滿內存，也連帶限制了可以擷取數據的時間。
大多數的入門級示波器擁有1至2 GS/s的最大取樣率，而中階示波器則可有5至10 GS/s的最大取樣率。
3、足夠的輸入通道和正確的通道
示波器使用類比通道來儲存并顯示訊號，在一般情況下，越多通道越好，盡管增加通道即會增加價格。
是否要選擇2個或4個類比通道將取決于您的應用。例如，您可使用兩個通道來比較分量的輸入和輸出。四個類比通道則可讓您比較更多的訊號，并提供更大的靈活性，以數學方式來結合通道(例如，相乘可取得功率，或相減可取得差動式訊號)。
但要注意：您開啟的通道數量可能會降低取樣率。
4、相容的探棒
良好的量測始于探棒頭。示波器和探棒是作為一個系統搭配使用，所以在選擇示波器時一定要考慮探棒。
在量測期間，探棒實際上即成為電路、引入電阻、電容和電感負載(改變量測)的一部分。為了盡可能地減少影響，最好使用示波器搭配的專門探棒。各種相容的探棒將可讓您在更多的應用中使用您的示波器。
另外，選擇具有足夠頻寬的被動式探棒也很重要，探棒的頻寬應該與示波器的頻寬相符。

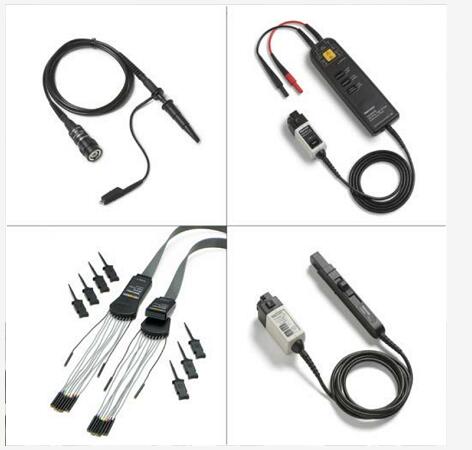

探棒的分類：
被動式探棒：被動式探棒具有10倍衰減，會呈現電路的受控制阻抗和電容，并適用于大多數接地參考的量測，大多數示波器均隨附此種探棒。針對每個輸入通道，您將需要備一個被動式探棒。
高電壓差動式探棒：差動式探棒可讓接地參考的示波器進行安全、準確的浮動和差動式量測。每個實驗室應該都至少擁有一個！
邏輯探棒：邏輯探棒會提供數位訊號至混合訊號示波器的前端，包括「浮動引線」與專為連接至電路板上微小測試點所設計的配件。
電流探棒：若增加電流探棒，可讓示波器量測電流，當然，還能讓示波器計算并顯示瞬時功率。

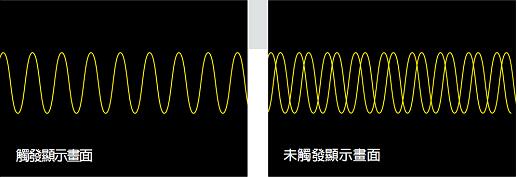

5、觸發
觸發功能可提供穩定的顯示畫面，讓您能在復雜波型的特定部分上調整歸零。
所有的示波器皆可提供邊緣觸發功能，且大多數均可提供脈沖寬度觸發功能。而示波器可用的觸發選項范圍越寬，示波器越靈活(您將會更快找出問題的根源！
6、記錄長度
記錄長度是完整波型記錄中的點數。在一般情況下，示波器僅能儲存有限數量的取樣，所以，記錄長度越大越好。
擷取的時間=記錄長度/取樣率
所以，若具有1M點的記錄長度，且取樣率為250 MS/s時，示波器將可擷取4 ms。
良好的基本示波器一般儲存超過2,000點，這對穩定的正弦波訊號(可能需要500點)而言已綽綽有余。但要找出復雜的數位資料流中的時序異常原因，則應考慮1M點以上的記錄長度。
具有記錄長度為數百萬點的示波器可以顯示出許多訊號活動的畫面，對研究復雜的波型而言是必不可少的功能。
7、自動量測及分析
自動化波型量測可讓您更輕松地獲得準確的數值讀數。
大多數的示波器皆提供了前面板按鈕和/或螢?zāi)皇焦δ鼙?，以進行準確的自動化量測，包括振幅、週期和上升/下降時間。許多數位示波器還提供了平均值和RMS計算、工作周期和其他數學運算。
比如通道運算功能讓您可對波型進行加、減和乘等運算。使用波型相乘功能將電壓和電流相乘即可獲得功率值；使用減法功能則可粗略估計差動式量測?？焖俑盗⑷~變換(FFT)功能將可讓您查看擷取波型的頻率頻譜。
8、易于操作
示波器應易于操作非常重要，即使是偶爾使用。易于操作的標準包括：
·常用的調整功能應該擁有專門的旋鈕。
·AUTOSET和/或DEFAULT按鈕將可用于即時設定。
·示波器應對不斷變化的事件能快速響應和反應。
·示波器應可支持您的語言，包括功能表系統、內建的說明、手冊和合適的前面板說明。
9、連接性
直接將示波器連接至電腦或透過可攜式媒體傳輸資料，可讓您進行進階的分析，并簡化記錄和分享成果。
比如許多示波器均可產生JPG、BMP或PNG文件，輕松地納入資料。許多示波器均隨付軟件，或使其可用于下載，以協助擷取螢?zāi)划嬅?、收集波型資料或儲存儀器設定。還有些示波器提供了VGA輸出，讓您連接外部顯示器以便于檢視。
選示波器時，可看看有哪些功能是您需要的，現成的驅動程式可為您節省顯著的時間和精力。

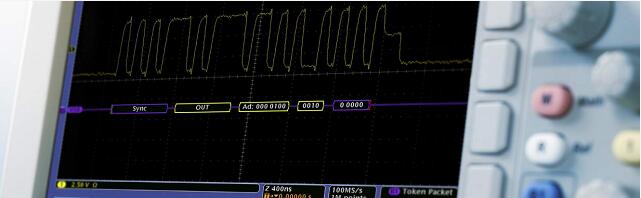

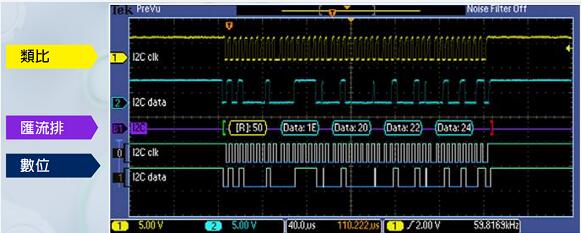

10、串列匯流排解碼
大多數系統級(電腦到電腦)通訊均是在串列資料連接上傳輸。即使在現今的電路板上，大部分的芯片對芯片資料仍是在串列匯流排上傳輸。
有些示波器能夠解碼串列匯流排，并顯示資料時間相關的其他波型。相較于手工解碼，自動解碼耗時少得多且不易出錯。除了解碼，某些示波器還提供觸發和搜尋串列資料值的能力。這些功能有助于加速疑難排解的程序。
