本文續《帶你了解SIS安全儀表系統（一）》

13、到底是單體儀表還是系統？

SIS這個術語是否包括測量?jī)x表和執行機構？不同的場景和語境有不同的答案。如TRICONEX的設備叫什么？答案是：安全儀表系統，包括檢測元件和執行元件嗎？答案是：不包括。

這是用詞的問題：tank在軍事上叫坦克，在煉油廠叫油罐，cock在水管子上叫水龍頭，在雞窩里是公雞。

IEC標準把測量?jī)x表、執行機構+開關閥稱為“元件”也說明這兩項標準是脫離實際的。把安全控制器稱為“邏輯解算器”，一是表示可以采用不同的設備實現，二來也表明SIS的作用是根據預定的程序執行邏輯動作，停止或緩解裝置運行，確實不管過程控制的事兒。

SIS采用開關信號為主，根據信號變化的邏輯輸出開關信號驅動執行機構。

SIS有兩個含義：　一是實現邏輯控制功能的控制器，有人翻譯成“邏輯解算器”；二是包括過程檢測器、邏輯控制器和執行機構在內的系統，有人還加上邏輯控制器的軟件。

SIS是safetyinstrumentationsystem的縮寫，但常常指用于安全系統的PLC，如《×××裝置安全儀表系統SIS招標技術文件》一定是采購“邏輯解算器”的，多年來已經成為專有名詞。

IEC標準說SIS是“由測量?jī)x表、邏輯控制器和最終元件等組成”，但在核算SIL等級或響應失效概率PFD（probabilityoffailureondemand）時又多以單體儀表為單位。另外，如果說SIS是“實現安全功能”的系統，就不僅應該包括“測量?jī)x表、邏輯控制器和最終元件”，還應該包括測量管路、電線、電氣連接、氣動連接等環節，這些環節就不需要“核算”了嗎？有的人還提出包括PLC中的軟件，軟件包括PLC的系統軟件（操作系統和程序語言）和工程實現軟件（組態或應用程序）。在安全PLC核算的時候是沒有包括軟件的，是不需要了嗎？而工程實現軟件的編制不確定性往往是執行安全功能的隱形因素。而軟件又怎么驗證呢？怎樣評估軟件的失效率呢？

有人延伸安全系統的范圍，提出電源系統和機械結構的閥門也需要有SIL等級，這是明顯帶有盲目、隨意行為的。

14、什么是故障安全？

安全儀表系統的設置有兩個原則：故障安全和獨立設置。

IEC 兩項標準關于SIS的核心內容之一是實現過程的故障安全、用安全功能實現功能安全，不具備故障安全的過程用不著SIS。

火災或者可燃?xì)怏w有毒氣體泄漏有故障安全狀態和手段嗎？因?yàn)闆]有手段自動撲滅裝置中不可預見的火災，或者沒有手段停止意外大量泄漏的可燃?xì)怏w或有毒氣體！所以不具備故障安全過程。有必要采用SIS嗎？著火燒壞了儀表和閥門，不去琢磨火是怎么著起來的，不琢磨怎么避免著火，而是想法兒怎么讓儀表和閥門燒不壞。就像家里水管漏水淹了地板和家具，不去修水管，而是琢磨不怕水淹的地板和家具。

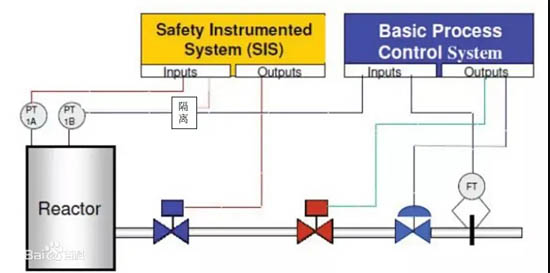

15、獨立設置的來龍去脈

關于SIS與BPCS的分開或者說是獨立設置的問題既簡單又復雜。

老外推崇的是工作按導則行事兒，專業分工細致，標準規范指南齊全，只要讀了指南就能干活，不過難免記不住，時常也出錯。所以老外認為人是最不可靠的，只有自動化設備才是可靠的。中國人認為有了盡職敬業、訓練有素的人，什么問題都能解決。

正因?yàn)闅W美的SIS是不要人干預的，是作為人工操作的安全補充手段，才有了需要獨立設置的做法，才有了不采用BPCS的做法，避免“人工”這個“共因”失效，解釋為獨立保護層，也似乎有些勉強，實際上這不是什么新鮮概念。

SIS與BPCS分開，獨立設置應該到什么程度？作為過程控制的安全冗余，只要能夠?qū)崿F(xiàn)不受影響的故障安全控制即可。

按照IEC標準，不能給人機會。SIS是不配備顯示操作的人機接口的，也不配備人工干預的停車按鈕。SIS的邏輯解算器是按照安全功能配置的，本身不聯網。由此可見：“獨立設置”是指安全儀表系統本身，而不是延伸設備，更不能隨意擴大范圍。

SIS獨立設置是循序漸進的，是相對的，不是絕對的，不可隨意延伸?，F(xiàn)在資金充裕，有條件把檢測儀表、控制器、執行機構都獨立設置，當然不錯。例如：　有個項目的某測量回路采用“三取二”設置聯鎖，在控制系統中用3臺變送器取平均值做測量值，一下子就用了6臺變送器，這下子變送器不愁賣了！

16、供電的UPS要獨立嗎？

SIS獨立設置的目的是避免操作人員使用控制系統的時候，對SIS產生人為干預的影響，同時在控制系統外配備1套SIS作為備用的自動停車手段，跟UPS是否獨立沒有直接關系。何況電源是一級負荷中的特別重要負荷！SIS是故障安全型，即使停電也是安全的！如果一級負荷停電，意味著至少是變電站系統停電，裝置就該停了，能夠?qū)崿F(xiàn)裝置停車就夠了。工程技術人員要熟悉和了解相關規范，領會其中的科學道理，首先要搞清楚：　規范說獨立設置指的是SIS和DCS要分別設置，沒有說專用UPS！現在有些專家不管三七二十一，不搞清楚SIS的設置用意，不顧企業的實際情況，弄得工廠為難。說得嚴重點，要不要獨立變電站和獨立的高壓外線？

17、設不設監視接口？

SIS的設置初衷之一是不需要人工干預自動執行防災減災動作的，所以，規定了SIS的獨立設置和不設人機接口，放任SIS自動行事。包括安全PLC和執行機構都不設人為干預手段。

但是，隨著石油化工等過程控制的工藝流程發展和對安全聯鎖的關注，老外也覺得SIS平時看不見，摸不著，只有聯鎖動作才知道，有點不甘心，操作人員有時也關心SIS是不是正常？于是有的項目就利用PLC的通信方式把一些數據傳到有人機接口的DCS上顯示，其實也是不符合IEC標準的初衷的。由于通信涉及PLC和DCS兩個系統，采用串行接口或聯網方式，不時會發生通信故障。這也是“通信”不可靠的由來。

倒是中國人沒那么多顧慮，給PLC插塊通信卡，接臺PC機，畫幾幅圖添上變量，取消報警燈屏，實現了高效、可靠、可觀測、簡潔好用。由于操作站是直接接在PLC的通信卡上，又沒有別的任務，所以可靠性非常令人滿意。后來又采用變送器代替開關檢測，提高了可靠性和可觀察性。

18、為什么要驗證安全系統的功能？

儀表專業在設計工作中承擔了很重要的工作：按照安全專業提交的資料，即為具備SIL等級的控制回路和聯鎖方案設計配備儀表和PLC，實現所需要的功能。到這一步按理說就應該完成工作了。但是！有人不相信儀表所做的設計和選配的儀表能夠滿足安全專業提出的安全功能的需要，于是就有了驗證。

本來按照裁判員不當運動員的說法，應該由提出功能需要的安全專業進行驗證，所需要的儀表性能由儀表專業提資料，就像儀表給配管提安裝資料一樣?？墒牵瑖?guó)內很多設計單位沒有安全專業，有了安全專業也不會或者不愿意做此項工作。于是，驗證工作還是由儀表專業來做，還“教”給儀表專業一套驗證方法。

19、安全儀表系統失效率有用嗎？

計算和確定安全儀表系統失效率需要儀表或元件的失效率，要儀表供應商提數據。于是有些進口儀表供應商提交了，有的交不出來就采用某公司整理的通用數據表，聲稱只適用于國外生產的儀表。難道國外不同公司、不同設計、不同制造的產品就一致嗎？如果能用通用數據，還用得著供應商單獨提供嗎？?jī)x表產品更新?lián)Q代很快，平均5年到8年就徹底更新一代，有的連上一代產品的影子都沒了，有積累失效率的機會和時間嗎？國外的老牌儀表生產商采用收集故障儀表樣品分析和模擬計算的方式，間接獲取可靠性和失效率等數據，可信程度連老外自己都將信將疑。實際應用中，平均無故障時間計算出來為幾十年的儀表，不也照樣出故障嗎？

20、為什么和失效概率聯系起來？

IEC標準的HAZOP，LOPA，SIL等方法和評價程度是一種針對工業工藝裝置部件的評估方法，用于評估過程運行可能的風險和可以正常運行操作的程度。在確定SIL等級和評估SIS設備是否能夠滿足安全需要的時候，要有失效率、可靠性、可用性等基礎數據，這些數據是需要實驗或根據數學模型計算得到的，而且每一種設備、儀表、部件等數據不一樣，沒有基礎數據，評估方法和得到的結果就是無源之水、無本之木，是不符合實際的。這就是這些年來HAZOP安全評估和SIS的問題根源。

21、SIS和DCS在可靠性上有什么區別？

IEC的兩項標準最初版本是20年前出的，電子器件和設備平均5年更新一代，現在的DCS的可靠性比20年前高出不知道多少倍！即使是20年前的安全PLC，其可靠性也不比DCS高！現在還說DCS的可靠性不如SIS，那就是偏見了。

雖然SIS的設計考慮到冗余容錯和本身的故障安全，但受到高額認證費用的約束，制造商沒有更新?lián)Q代的積極性，反而是DCS每5年更新一代，緊密跟蹤并采用現代電子技術和網絡技術。

22、認證有什么作用和商機？

既然安全儀表功能SIF的PFD的計算那么煩，又那么沒譜兒，有沒有省事兒的路子呢？認證應運而生，德國的TUV等認證機構在中國大行其道，似乎只要經過認證的儀表那就是絕對安全可靠，是否真有用，無人知曉。

確實，IEC標準并沒有規定認證的事兒，只給出了驗證計算的方法。但是，對于使用者來說，要計算清楚那么多元器件組成的PLC、檢測儀表不是一件簡單事兒，所以早早就有安全PLC制造商取得認證來實現并證明安全功能符合IEC標準，為使用者提供了方便。

用于SIS的檢測儀表、執行機構必須經過認證嗎？IEC的兩項標準倒是有“使用經驗法”可以免于失效計算和認證，而自然符合需要之說。

近年來認證有蔓延泛濫的趨勢，一些制造商和認證機構也看準了這個商機，大肆宣傳用于SIS的儀表需要取得“權威機構”的認證，先是從某外國儀表公司的安全認證的變送器開始，繼而到安全柵、繼電器、電磁閥等，甚至到調節閥。

23、認證的代價是什么？還有哪些疑惑要解決？

如果作為證明性質或者資格性質的認證，收取適當費用，也無可厚非，但安全認證費用遠遠超出了人們的預期，認證的繁瑣程度和時間的拖累也復雜和漫長，尤其是對中國制造的儀表！幾乎到了沒有認證就寸步難行的地步！

根據老外的說法：要把儀表的所有設計資料和生產資料交給老外“驗證”。只做形式驗證和文檔驗證，不做也不可能做實驗驗證。

認證不僅需要付出幾十甚至幾百萬元人民幣的高昂費用，還要經過幾個月甚至幾年的漫長時間，難怪儀表制造商哀嘆：受煎熬啊！現在甚至連從事SIS相關工作的工程師都要被認證了。其實從事某種工作的人需要經過培訓，合格以后具備上崗資格，這屬于職業合格證書。對于有些行業或?qū)I(yè)是有用的，例如：建造師資格、壓力容器設計資格、高級電焊工資格、廚師等級資格等，但不是所有的職業都適用的。安全資格并非儀表專業的技術范圍。這幾年在儀表圈子里HAZOP培訓、SIL培訓大行其道，背后是利益的驅使。

現在某些認證證書甚至只有2年的有效時間，到期就要再去交費復審。既然取證的根據是沒有實驗根據的數據，認證的結論與產品實際的可靠性、可用性、安全性又有多少相關呢？既然認證是根據設計和文檔，根據定型產品的屬性，還有時間限制嗎？幾年以后設計和產品沒有變，為什么還要重復認證呢？

>>本文選自《石油化工自動化》期刊2021年第5期增刊
