在之前的技術文章《揭秘RIGOL RSA頻譜儀的矢量網絡分析（VNA）模式》以及《一文讀懂 VNA 進階測試》中，小編介紹了RIGOL RSA頻譜儀的矢量網絡分析模式的基本原理與相應的功能及應用。

在本篇，小編將為大家介紹矢網分析模式下DTF功能的測試應用案例，以便更好地幫助工程師解決實際應用問題！

本期內容

視頻示范如何使用RSA頻譜儀VNA模式下的DTF功能，實現線纜長度測量與故障點定位

案例背景：線纜故障點測試

在電信系統的安裝、操作和維護過程中，由于安裝不當或隨時間推移而導致的線路損壞，是造成傳輸故障的主要原因之一。例如在安裝前后，電纜可能會發生凹損、壓碎或因不恰當?shù)穆酚?，造成電纜損壞，進而降低電氣性能。在現場操作中，重要的一點是要對電纜的故障與損壞進行快速的故障診斷和定位。使用DTF可以及早發現線路的問題隱患，及早處理，很大程度上避免通信中斷事故的發生，降低事故處理的影響和成本。

快速回顧DTF測試原理

測試原理

DTF功能

DTF是S11測量的擴展應用，通過在頻域中測量被測電纜的反射波，定位線纜中存在的故障點。DTF首先通過比較反射信號和跟蹤源創建的參考信號來確定頻段范圍內的反射向量，然后執行快速傅里葉逆變換（IFFT）。結合線纜模型的特征，就能夠快速確定反射傳播的距離，準確定位線纜中的故障點。

測試步驟

測量線纜長度與故障點要幾步？

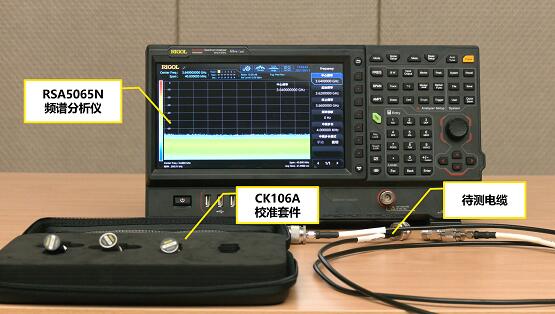

測試準備

1. 準備一臺內置了VNA矢量網絡分析模式的頻譜分析儀，本次使用RIGOL RSA5065N；

2. 準備RIGOL CK106A校準套件進行開路、短路及負載校準；

3. 連接待測線纜準備測試。

儀器校準

1. 點擊MODE，進入模式選擇界面，選擇VNA矢量網絡分析儀功能；

2. 點擊meas進入測試選項，選擇DTF功能；

3. 使用校準件進行校準，將開路校準件與RSA5065N的測量端口連接，點擊校準；

4. 顯示校準完成后，再分別連接短路校準件與負載校準件，進行校準。

線纜測試

1. 連接測試線纜，點擊peak，在屏幕左上角將顯示測試線纜長度；

2. 若線纜內部存在損壞的情況，可以通過峰值所在的線纜長度，定位線纜損壞點。

注意事項劃重點

校準過程中請勿與校準件接觸，確保校準的準確性。

在校準前需確認待測線纜的速度因子。
