如何提高PRE-EMI傳導騷擾預測試一致性

我們在EMI預測試中經常會遇到多次測試結果存在差異的問題,這個問題讓很多工程師為之苦惱。那么如何提高EMI傳導騷擾預測試的一致性呢?在標準認證實驗室,通過對人機料法環測等多方面的把控,以及定期的校準和實驗室間比對來保持測試一致性。


但是在研發階段的EMI預測試中,我們往往不具備這種條件,使用PRE-EMI設備測試時如何保持測試的一致性呢?


北京海洋儀器的EMC工程師在測試中總結出了以下經驗:


1. 環境控制

測試時保證周圍無強電磁干擾,比如電源適配器,大功率設備工作等。最好有一個專用區域,而不是在辦公桌上和其他辦公設備接在一起,也可以在電源輸入端增加一個EMI濾波器。

溫度控制:最好是在固定溫度環境中,部分被測設備會受環境溫度影響,調整自身散熱模式,影響功耗,從而影響EMI強度。


2. 測試接地

有條件的話,配置一個專用測試桌和接地線,將測試設備和輔助設備與其他電氣設備分開使用。避免相互之間的影響。


3. 測試布置

測試時被測件擺放的位置,包括電纜的擺放,輔助設備的擺放,設備之間的距離等,最好保持一致。我們可以參考GB9254中傳導騷擾測試的布置方法,如下圖:

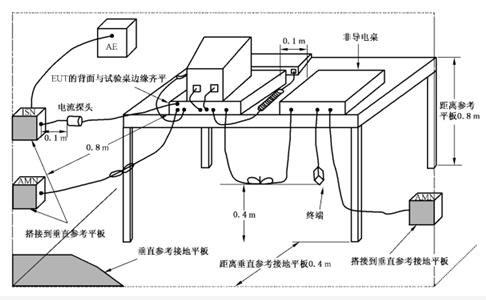

圖1 臺式設備測試布置圖


臺式設備應放置在非金屬的桌子,桌面的大小通常為1.5m ×1.0m×0.8m(高);但實際 尺寸取決于 EUT 的水平尺寸。受試系統(包括 EUT 以及與 EUT 相連的外設、輔助設備或裝置)所有單元之間的間隔距離為 0.1m。如果單元是上下重疊放置的,則應將它們重疊放置,其背面與布置的后面齊平。如果下垂的電纜與水平接地平板的距離小于0.4m,則 應將電纜的超長部分在其中心來回折疊按8字型捆扎成不超過0.4m 的線束,以使其在水平參考接地 平板上方至少0.4m。如果外部電源單元的電源輸入電纜長于0.8m,則將該單元放在試驗桌上,并且與宿主單元保 持0.1m 的間隔。

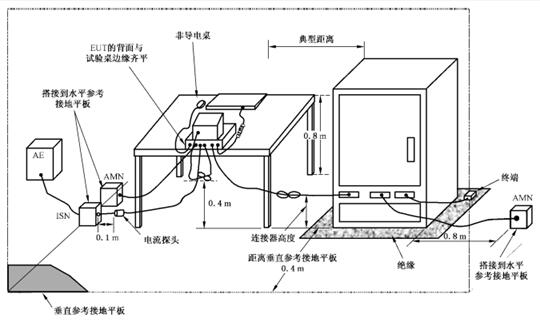

圖2 落地式設備測試布置圖

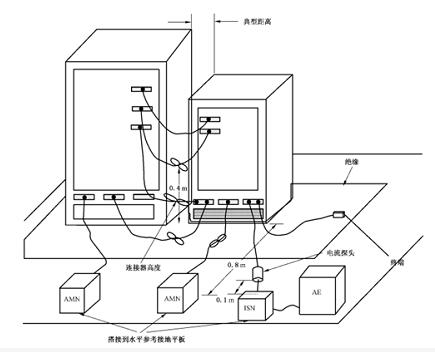

圖3 組合式設備測試布置圖


4. 被測設備工況

不同工況下被測設備功率不同,EMI強度會有所變化,在測試時,可以選擇固定的程序運行,對被測設備加載,保持功率一致性。比如有些設備具備智能散熱功能,可根據不同溫度調節散熱模式,設備工作一段時間后溫度升高,會啟動主動散熱風扇或者提高風扇轉速,隨之功率會有所變化。


5. 測試儀器的設置

接收設備的設置參數應一致,如檢波器,測試帶寬等。


6. 選用合適的設備


6.1 接收設備的選擇

在進行PRE-EMI測試時,接收設備可以選用頻譜分析儀加EMI測量功能選件,也可以使用EMI接收機進行測試。有條件的情況下,優先使用專業的EMI接收機。

選用不同的接收機,測試準確度也會有所差異。


6.2 人工電源網絡的選擇

針對不同行業,不同的被測設備,需要使用對應的人工電源網絡。如民標,軍標,汽車電子等。

民用產品測試人工電源網絡主要指標如下:

頻率范圍: 9 kHz - 30 MHz

阻抗: 50 Ω || (50 μH + 5 Ω)

推薦人工電源網絡型號:ENV216/GLN-5040A

軍用產品測試人工電源網絡主要指標如下:

頻率范圍: 9 kHz - 100 MHz

阻抗: 50 Ω || (50 μH + 5 Ω)

推薦人工電源網絡型號:LS-3

汽車電子產品測試人工電源網絡主要指標如下:

頻率范圍: 150 kHz - 100 MHz

阻抗: (5 μH + 1 ?) || 50 ? ±10 %

推薦人工電源網絡型號:8229-HV
