前　　言：

耐壓(Withstanding)、絕緣(Insulation Resistor)、接地電阻(Ground Bond)是電氣安規測試儀的測試功能，其中的耐壓測試是用電設備出廠前的必測項目，雖然這些測試應用廣泛，但是許多工程師還是存在著一些知其然卻不知其所以然的問題，在這份應用白皮書中我們整理了十個最常見的問題，從基本面來探討這些問題的解答。

電氣安規測試的十個為什么?

七、發現電弧ARC、閃絡(Flashover)是否意味絕緣已崩潰?

UL/IEC 60950-1章節5.2.2對于絕緣崩潰的原文還有一段關于ARC與Flashover的敘述，原文如下：Corona discharge or a single momentary flashover is not regarded as insulation breakdown. 電暈放電（Corona Discharge）與單一瞬間的閃絡（Flashover）并不會被認定為絕緣崩潰。

各位一定要有正確的觀念，ARC的測試其實是一種行業標準，并非國際法規，偵測到ARC與絕緣崩潰是兩回事。

過去的耐壓機無法顯示V-I特性曲線來判斷絕緣崩潰時，傳統的做法是看與聽，看看有沒有電弧發生，認為絕緣損壞與電弧為因果關系，由于室內的采光與照明會影響電弧的觀測，甚至?xí)貏e打造一間暗室來觀察電?。换蚴锹犅牽从袥]有電弧吱吱的聲響，有些電弧的聲響發生在人耳聽不到的超音波頻段，還會買一個超音波轉換器，將它轉為人耳聽得到的音頻。但從標準的定義得知電弧與絕緣崩潰是兩件事，我們應該思考為何會產生電弧以及電弧可能造成的危害，電弧的產生是電壓與距離的關系，以生活應用為例，打火機上的壓電材料，透過壓力產生電壓進而產生電弧來點燃瓦斯，從這個例子可以得知，電弧可能造成的危害是用電設施附近是否有可燃性氣體或粉塵而導致火災或塵爆。第二個危害是高溫，例如：工業用的電焊機，便是特意透過高壓產生電弧，以便應用它的高溫特性來切割堅硬的金屬，此應用的電弧最高溫度是太陽表面溫度的四倍(攝氏2萬度)，電弧閃光產生的弧光能量單位一般以cal/cm2 或J/cm2 表示，Cal/cm2 (每平方公分卡路里）系指一單位面積上的總能量，它是作為電弧量級的單位，1 cal/cm2的能量，相當于一個點燃的煙頭在指尖上1秒鐘。只要1-2 cal/cm2，就會使人的皮膚造成二級灼傷。

八、絕緣電阻與耐壓的測試順序，通過絕緣電阻測試后可以不測耐壓嗎?

許多的標準要求測試的順序為絕緣電阻(IR)+耐壓(ACW或DCW)+絕緣電阻(IR)，首先要思考的是絕緣電阻為什么要測兩次？再者是如果絕緣電阻很高，是不是就意味著絕緣沒有問題，所以就不用測耐壓？

絕緣電阻是以一般的工作電壓去量測(非破壞測試)，耐壓測試則是以高過數倍工作電壓的方式去量測泄漏電流(破壞性測試)。接下來量到很高的絕緣電阻時千萬不要高興得太早!

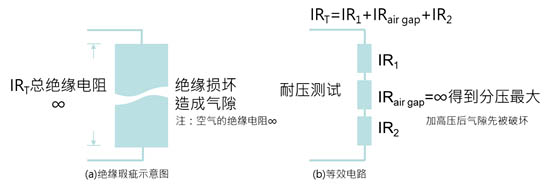

圖八絕緣瑕疵與其等效電路

圖八的左圖為絕緣材料有瑕疵產生氣隙的示意圖，這個氣隙在絕緣電阻量測時會反應出一個很大的絕緣電阻，但是當我們量完絕緣電阻后執行耐壓測試，從圖八的右圖的等效電路得知，絕緣瑕疵的氣隙因為電阻高，串聯分壓的結果大多數的電壓會分壓在其上，所以會先被破壞，等到第二次量測絕緣電阻時又會呈現出一個較低的絕緣電阻。

所以測試的順序為絕緣電阻(IR)+耐壓(ACW或DCW)+絕緣電阻(IR)是很有意義的，兩次絕緣電阻的差異如果太大，便表示之前有絕緣瑕疵，經過耐壓的破壞性測試后有瑕疵的絕緣材料被破壞，所以第二次絕緣電阻與第一次量測結果差異大。

九、高壓的耐壓測試是否會損壞電路中昂貴的芯片?

如果你的耐壓測試是通過的，一定不會造成損壞，因為要損壞芯片要嘛是過電壓，要嘛是過電流，當絕緣良好時，這兩者都不會發生。

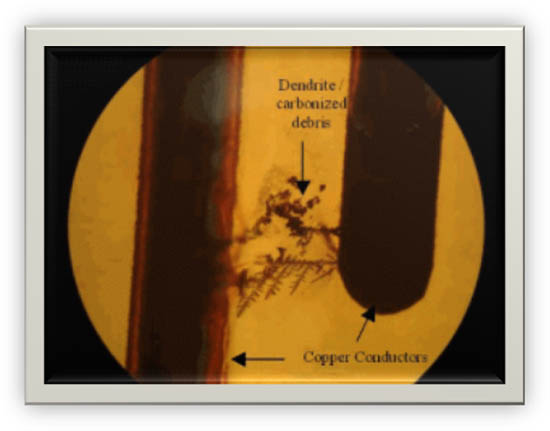

但是在耐壓測試的應用中，有一種很特別的測試，稱為離子遷移(Ion migration)，離子遷移的測試方式是透過環測設備將環境的相對濕度設為85%，溫度通常是80°C或以上，再把高壓打在PCB的銅箔上，圖九在電子顯微鏡下所看到兩條走線(Trace)間的絕緣層出現樹枝狀突觸造成的短路現象便稱為離子遷移。

圖九：電子顯微鏡下的離子遷移現象（本圖參考自NTS公司網站）

在PCB關鍵組件的周遭進行此測試有助于即早發現布局(Layout)上的議題，一旦關鍵組件周遭發生圖九的問題，便可能造成短路進而燒毀關鍵組件。

十、接地與導通性量測的差別?

絕緣良好是對設備使用者的第一道防線(不漏電、不電到人)，當?shù)谝坏婪谰€出現問題時，良好的接地便是保護使用者的第二道防線(漏電后，將電導引到地)，當設備出現漏電時，人摸到產品的外殼，對地而言，人體如果相對是一個高電阻時，從等效電路得知，兩個電阻并聯，大電阻的分流較小，這便是第二道防線的意義。所以用電設備的地線必須正確安裝，漏電時可以很快地把電流導到地。

接地電阻(GB)的測試，它是透過25到40安培的大電流，在接地在線產生的壓降為4~12伏特，透過奧姆定律的換算得知，此接地電阻為mΩ等級，GB的測試時間有些標準要求要測兩分鐘，至少也需要測5到10秒。

安規測試有具備交流耐壓(ACW)的單一功能機種或交流耐壓(ACW)/直流耐壓(DCW)的二合一機種，交流耐壓(ACW)/直流耐壓(DCW)/絕緣電阻(IR)的三合一機種以及交流耐壓(ACW)/直流耐壓(DCW)/絕緣電阻(IR)/接地電阻(GB)的四合一機種，如果要有接地電阻GB測試功能就要選擇四合一的機種，所以價格會比較貴，但是有一些耐壓分析儀，例如固緯的GPT-12000/15000系列電氣安規分析儀，它的導通性測試(GC)為標配，導通性測試(GC)是用一個小電流去測電阻，與三用電表的導通性測試原理相同，也就是量測接地的路徑是不是導通，測試時間快(1秒左右)，但是量測準確度(為Ω等級)就沒有GB那么好，當您的設備沒有GB功能時，有GC的測試功能至少能對接地的導通性進行評估。

用于絕緣電阻量測或耐壓測試的儀器是透過輸出高電壓，量測小電流，再透過歐姆定律換算電阻，過去的標準未思考到許多客戶端的安全隱患，這些隱患包含：

1、原本基本絕緣的要求不足以保證使用者的安全

2、意外輸出：操作儀器高電壓輸出的按鈕可能被誤觸

3、 電力系統斷電、電力恢復后儀器可能處于自動輸出的危險狀態

4、設備未能有效地將測試的殘余電壓放電至安全電位

5、后面板輸出時在后面板并未提供警告

IEC/EN 61010-1:2010 測量，控制和實驗室用電器設備的安全要求 - 第1部分：通用要求。儀器本身要符合IEC/EN61010的標準，因為以上的安全隱患，對于絕緣電阻和耐壓測試設備于2017年新增了IEC 61010-2-034:2017 測量，控制和實驗室用電器設備的安全要求 - 第2-034部分：絕緣電阻測量設備和耐壓測試設備的特殊需求，但凡輸出電壓超過50伏特(交流)或120伏特(直流)的絕緣電阻測量設備和耐壓測試設備的儀器須適用此新標準，標準公布后于2021年生效，UL于2019年7月12日參照IEC標準發布UL61010-2-034標準，中國于2020年12月24日國家標準化管理委員會下達2020年第四批推薦性國家標準計劃(文件號 國標委發[2020]53號)序號115將IEC61010-2-034編列計劃號20204746-T-604，由此可見此安全議題已受到主要國家的重視。

固緯電子于2020年4月16日發表全球第一臺符合IEC-61010-2-034標準的GPT-12000系列電氣安規分析儀，針對上述的安全隱患提出了完整的對策。

高壓繼電器、高壓變壓器改采符合雙重絕緣的零件，高壓板的走線距離亦符合雙重絕緣的要求，量測回路變更設計，加入保護阻抗，隔離高壓側危險電壓，以符合雙重絕緣要求。

IEC新規范對于意外輸出的規定，可采取以下對策的其中之一來因應。

2-1 高壓輸出開關要長按1秒后才可以有輸出 (考慮安全與產測的便利與效率，固緯GPT-12000/15000系列采取此對策)

2-2 輸出開關需要鑰匙才能啟動

2-3 輸出開關需在彈簧蓋之下，啟動時需打開彈簧蓋才能按輸出開關

2-4 需要使用兩只手同時按壓兩個開關才能輸出

設備輸入端電源供應失效再回復后，即便輸出開關是按下的，設備還是要處在安全的情況(無危害)，固緯的GPT-12000/15000系列在偵測輸入電源消失10個周期后便會停止輸出。

在放電回路加上56k歐姆的放電電阻，確保直流模式下針對大電容測試完成后的放電機制必須要在10秒內放電至低于30%的安全電壓。

IEC的標準要求使用閃爍(50-300次/分鐘，亮起的時間至少40%)或恒亮的紅色警示燈號?；蚩刹捎酶邔Ρ榷壬目梢?可變指示器，或采用高音量的聲音警示(70 dBA以上/小于5kHz)。固緯電子采用前、后面板皆設置輸出警示燈方式處理。

高壓儀器使用上的自保之道

即使采用了符合IEC61010-2-034最新安全標準的儀器，如果在使用現場未能依據安全的安裝及操作方法，儀器操作人員還是會有安全顧慮。

儀器一定要正確接地，本文的問題十已討論過接地的重要性，但是建筑物的接地狀況如何確定? 看到插座有三孔就是有接地嗎?

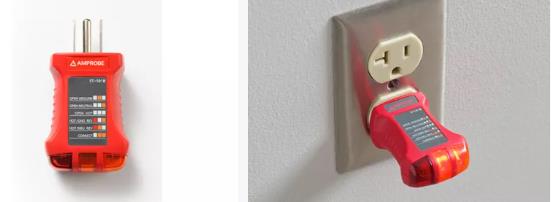

圖十：為Amprobe公司的電源插座檢查器(本圖參考自Amprobe公司網站)

可用三用電表來檢查或是用圖十簡易的電源檢查器，這種檢查器可確認接地是否正確接地，火線、水線是否反接等電源配電議題。固緯的GPT-12000/15000系列后面板具備額外的接地連接端子，當電源的三插無正確接地時，可透過此端子另做接地，再者儀器本身具備接地失效偵測功能，當偵測到儀器接地失效時會停止輸出以達到保護要求(此功能亦可關閉)。

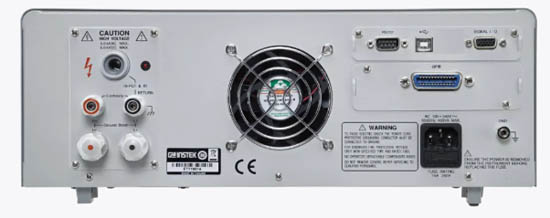

圖十一：固緯GPT-12000系列后面板

絕緣桌墊、絕緣地板、絕緣手套、護目鏡等安全措施一個不能少，也由于操作時須戴絕緣手套，所以耐壓測試儀器不建議采用觸控屏幕的操作接口設計。

從研發到產測的測試計劃及設備布建

研發階段：透過破壞性實驗，了解絕緣材料余裕度。安規分析儀須具備V-I曲線掃描功能，確認絕緣崩潰。接下來透過統計功能，計算平均值，設定產測允收標準。可回顧圖七的絕緣崩潰V-I曲線，統計分析請見圖十二。GPT-12000/15000系列提供屏幕快拍功能，可儲存測試畫面，簡化您制作測試報告或產測的標準作業流程(SOP)的工作以節省時間，產測的布建：當制程穩定、良率高時，可透過多信道的掃描盒或多信道的安規分析儀(請見圖十三)來提高產測的效率，產測的安規分析儀若支持U盤的設定復制功能，則可以節省產線的測試布建時間。

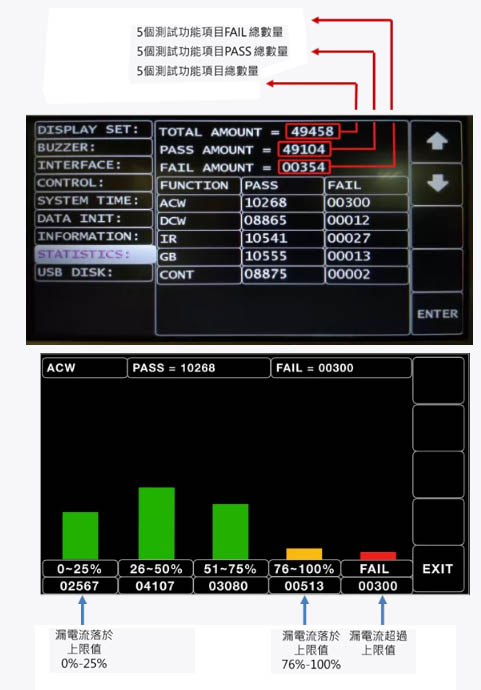

圖十二：統計分析

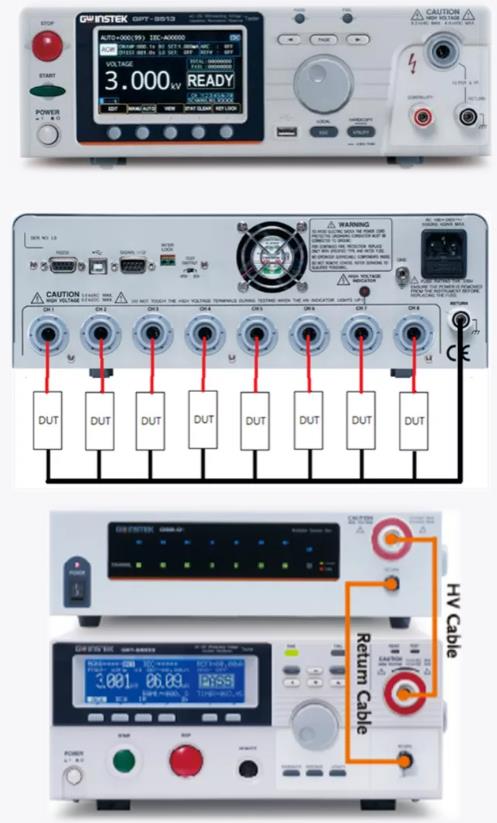

圖十三：圖左多信道GPT-9500系列

圖右GPT-9800系列搭配掃描盒

結　論：

選擇符合最新安全標準IEC 61010-2-034:2017的耐壓/絕緣測試設備并正確的接地是保障使用安全的第一要務，應用層面的不二法門便是了解測試標準與儀器工作原理，透過這十個問題的釋疑希望對安規工程師的工作有所幫助。而根據臺北市2017~2019年的統計，電氣因素造成的火災占20.1%(783件/2560件)，電氣因素火災造成的傷亡為受傷29人占46.8%、死亡15人占34.1%，從這些數據我們更期盼安規工程師能為產品的電氣安全嚴格把關，讓這些不幸事件可以降到最低。
